Einstellungen Für Typ 3: Variante C - Deif AGC-4 Mk II Bedienungsanleitung

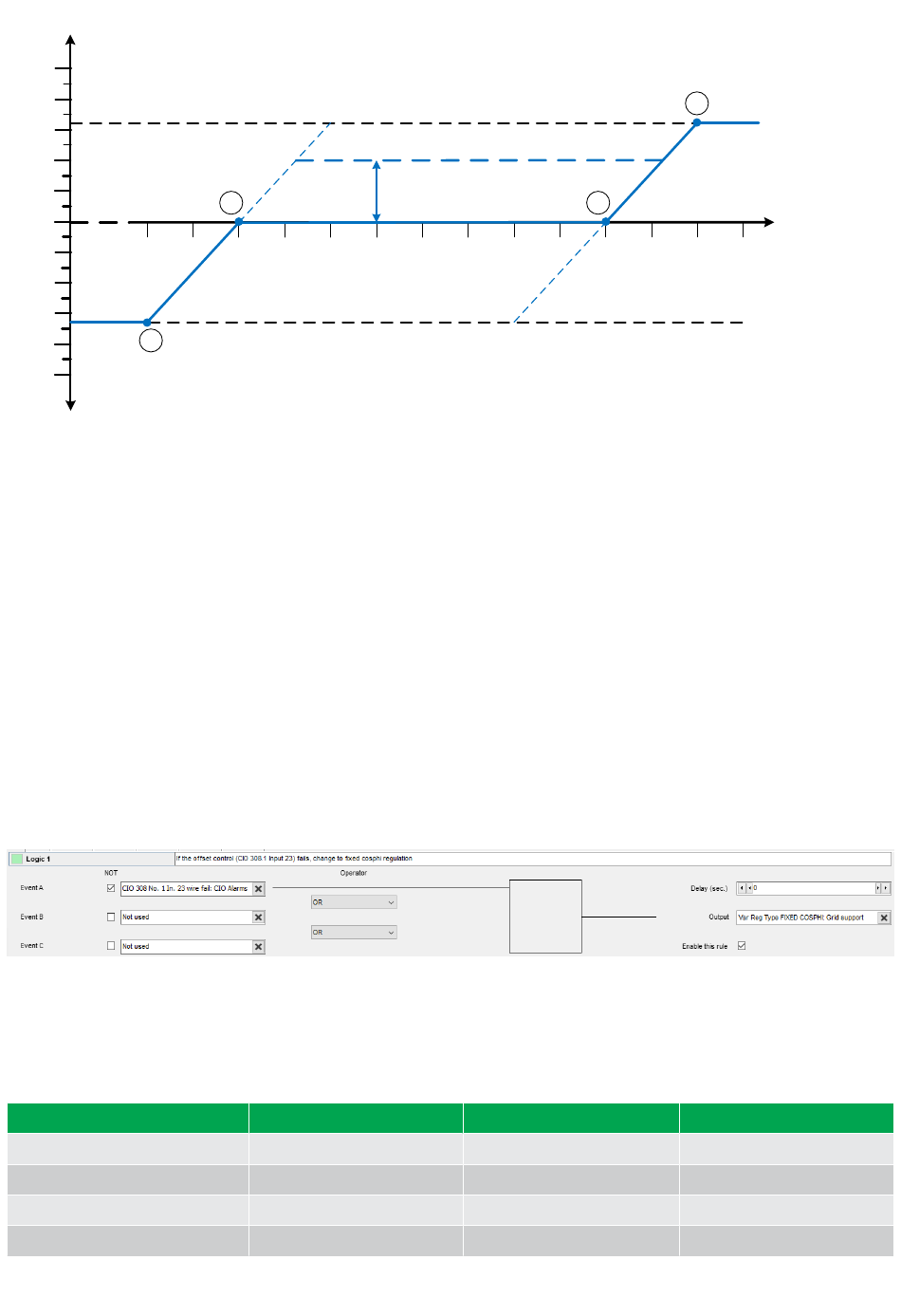

Beispiel für Typ 3: Variante C) Q(U) Q-Verschiebung
Q/Pref
0.5
0.4
0.3
0.2
0.1
0.94
-0.1
-0.2
-0.3
1
-0.4
-0.5
Der Blindleistungswert zwischen den Punkten 2 und 3 kann durch einen Offset verschoben werden. Der Offset kann durch
Einstellung, Modbus oder Analogeingang definiert werden. Der Offset wird zur tatsächlichen Blindleistung addiert.
Die Offset-Einstellung ist Q(U) Verschiebung Y-Achse [Q/Pref].
Zur Offsetregelung über Modbus siehe die Modbus-Tabellen.
Das Analogsignal für die Offsetregelung muss vom CIO 308 Eingang 1.23 kommen.
Drahtbruchüberwachung und Rückfallfunktion
Bei Verwendung eines Analogeingangs muss die Drahtbruchüberwachung von CIO 308, Eingang 1.23, aktiviert werden. Dies erfolgt
in der USW. Wählen Sie das CIO-Symbol und anschließend den CIO 308.Wählen Sie das CIO-Symbol und anschließend den CIO
308. Wählen Sie I23. Wählen Sie unter Drahtbrucherkennung die Option Aktiviert.
Eine der drei anderen Blindleistungsregelungsfunktionen muss ebenfalls (mit M-Logic) als Rückfallfunktion ausgewählt werden,
wenn der Eingang ausfällt.
M-Logik-Beispiel: Verwenden Sie bei einem Ausfall des Eingangs die Regelung mit festem Cosφ.
4.3.10 Einstellungen für Typ 3: Variante C
Konfigurieren Sie die Einstellungen unter Advanced Protection, var(Q)-grid support, Type 3: Q(U) Q-shift.
Kurveneinstellungen
Spannung
[U/Unom] set-point 1
[U/Unom] set-point 2
[U/Unom] set-point 3
[U/Unom] set-point 4
OPTION A10 4189341213E DE
2
0.95 0.96 0.97 0.98
Max. reactive power over-excited = -0.33
Werkseinstellung
0,94
0,96
1,04
1,06
Max. reactive power under-excited = 0.33
Parallel shift of the line when
Q/Pref = +0.2
0.99 1.00 1.01 1.02 1.03
Blindleistung
[Q/Pref] Sollwert 1
[Q/Pref] Sollwert 2
[Q/Pref] Sollwert 3
[Q/Pref] Sollwert 4
4
3
1.04 1.05 1.06 1.07
Werkseinstellung
-0,33
0
0
0,33
U/Uc
Seite 35 von 45
