Die Nennleistung ist definiert in Nom. P 1, Parameter 6002; Nom. P 2, Parameter 6012; Nom. P 3, Parameter 6022; oder Nom. P 4,
Parameter 6032. nom. set aktivieren, Parameter 6006 bestimmt, welcher Wert verwendet wird.
4.2.1

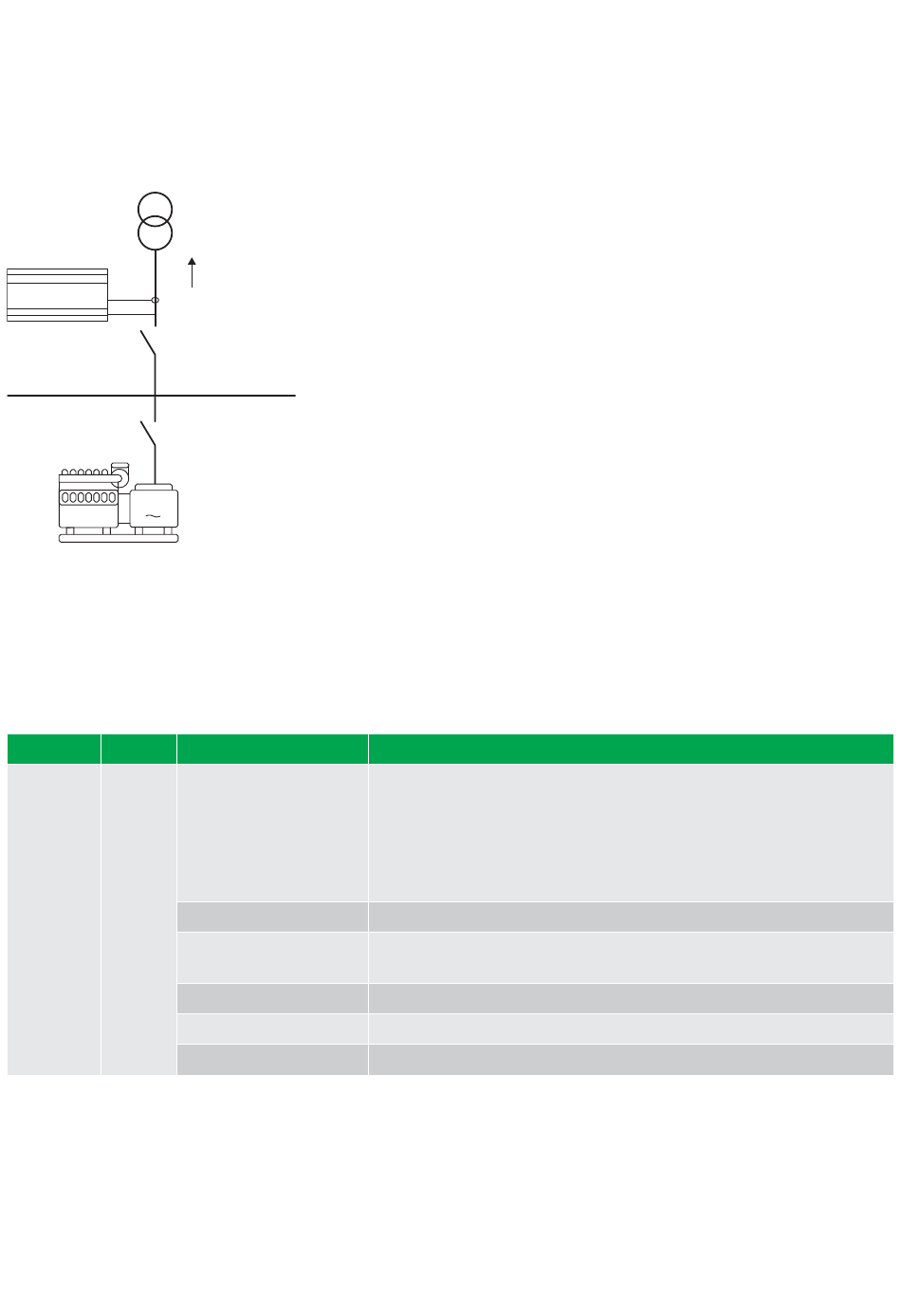

Leistungsrichtung

Für alle Schutzfunktionen, die Cosφ-Regelung und die RRCR-Sollwerte ist die ins Netz eingespeiste Leistung positiv.
Positive Leistung ins Netz
AGC Mains
I
V
Grid connection point
Consumer(s) busbar
G
ANMERKUNG Für die Blindleistungsrichtung siehe
4.3

Blindleistungsregelung

Für die Option A10 gibt es sechs Arten der Blindleistungsregelung in der Netzsteuerung. Wählen Sie die Regelungsart unter
Advanced Protection, var(Q)-grid support:
Varianten der Blindleistungsregelung
Parameter Standard Bereich
Variant type Default
Die Standard-Regelungsart ist mit den BDEW-Regeln kompatibel. Die Variante kann über die Einstellung, einen Digitaleingang oder
M-Logic (Output, Grid Support, Var Reg Type ...) ausgewählt werden.
OPTION A10 4189341213E DE
Mains transformer
P > 0
Default
Variant A: Q(U) U-Shift
Variant B: Q(P) 10pts reg-
curve
Variant C: Q(U) Q-Shift
Variant D: Cosphi (fixed)
Variante E: Q (fest)
Blindleistungsrichtung für die Varianten A, B, C und
Beschreibung
Die Blindleistungsregelung nutzt P-Grad-Kurve 2, sofern aktiviert.
Andernfalls, wenn Aus in 7055 gewählt wird, verwendet die
Blindleistungsregelung Parameter 7052 (Cosφ) als Sollwert. Wenn Q fest in
7055 gewählt wird, verwendet die Blindleistungsregelung den Parameter
7054 (Q) als Sollwert.
Die Blindleistungsregelung verwendet Type 1: Q(U) U-shift.
Die Blindleistungsregelung verwendet Type 2: Q(P) Regulation.
Die Blindleistungsregelung verwendet Type 3: Q(U) Q-Shift.
Die Blindleistungsregelung verwendet Type 4: Cosphi (fixed).
Die Blindleistungsregelung verwendet Type 5: Q (fest).
E.
