Positive Blindleistung aus dem Netz
AGC Mains
I
V
Grid connection point
Consumer(s) busbar
G
4.3.5

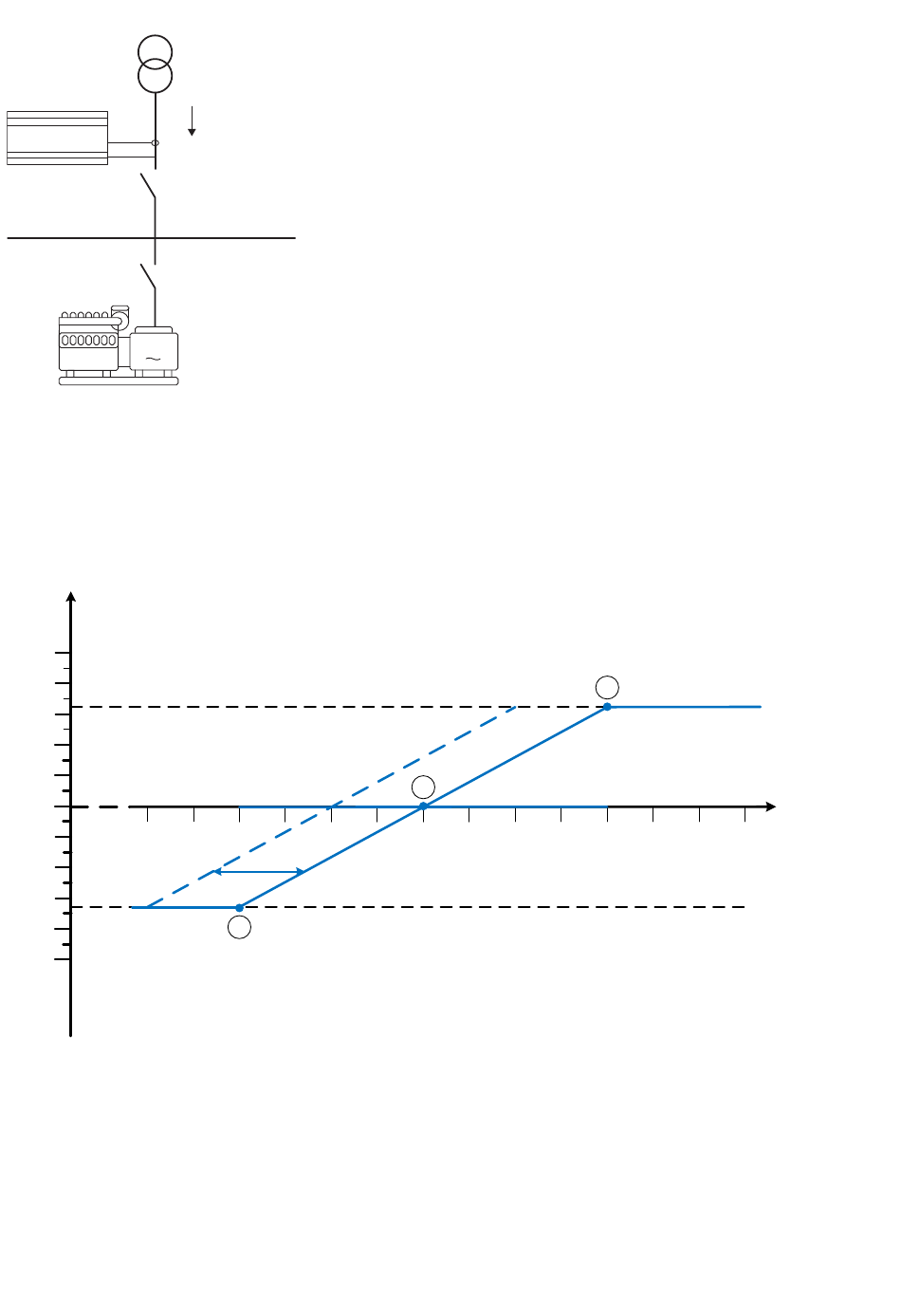

Typ 1: Variante A) Q(U) U-Shift

Wird die Kurve Q(U)-U-Shift gewählt, wird die Blindleistung in Abhängigkeit von der Netzspannung geregelt. Bei steigender
Netzspannung wird die Blindleistung in kapazitiver Richtung geregelt. Bei abnehmender Netzspannung wird die Blindleistung in
induktiver Richtung geregelt.
Standardeinstellungen für Q(U) U-Shift
Q/Pref
0.5
0.4
0.3
0.2
0.1
0.94
-0.1
-0.2
-0.3
-0.4
-0.5
Die Kurve Q(U) U-Shift ist unter Advanced Protection, var(Q) grid support definiert.
Punkt 1 ist definiert durch Q(U) [U/Uc at Q=0kvar].
Punkt 2 ist definiert durch Q(U) [U/Uc bei Q max] und Q(U) [Q/Pref max] (übererregt).
Punkt 3 ist definiert durch Q(U) [U/Uc bei Q max], und Q(U) [Q/Pref min] (untererregt). Der Spannungswert für Punkt 3 wird
automatisch definiert.
OPTION A10 4189341213E DE
Mains transformer
Q > 0
Max. reactive power under-excited = 0.33
0.95 0.96 0.97 0.98
Parallel shift of the line dictated by Q(U) [U/Uc at Q = 0kvar]
3
1
0.99 1.00 1.01 1.02 1.03
Max. reactive power over-excited = -0.33
2
1.04 1.05 1.06 1.07
U/Uc
