Standardeinstellungen für Q(U) U-Shift
Q/Pnom
0.5
0.4
0.3
0.2
0.1
0.94
-0.1
-0.2
-0.3
-0.4
-0.5

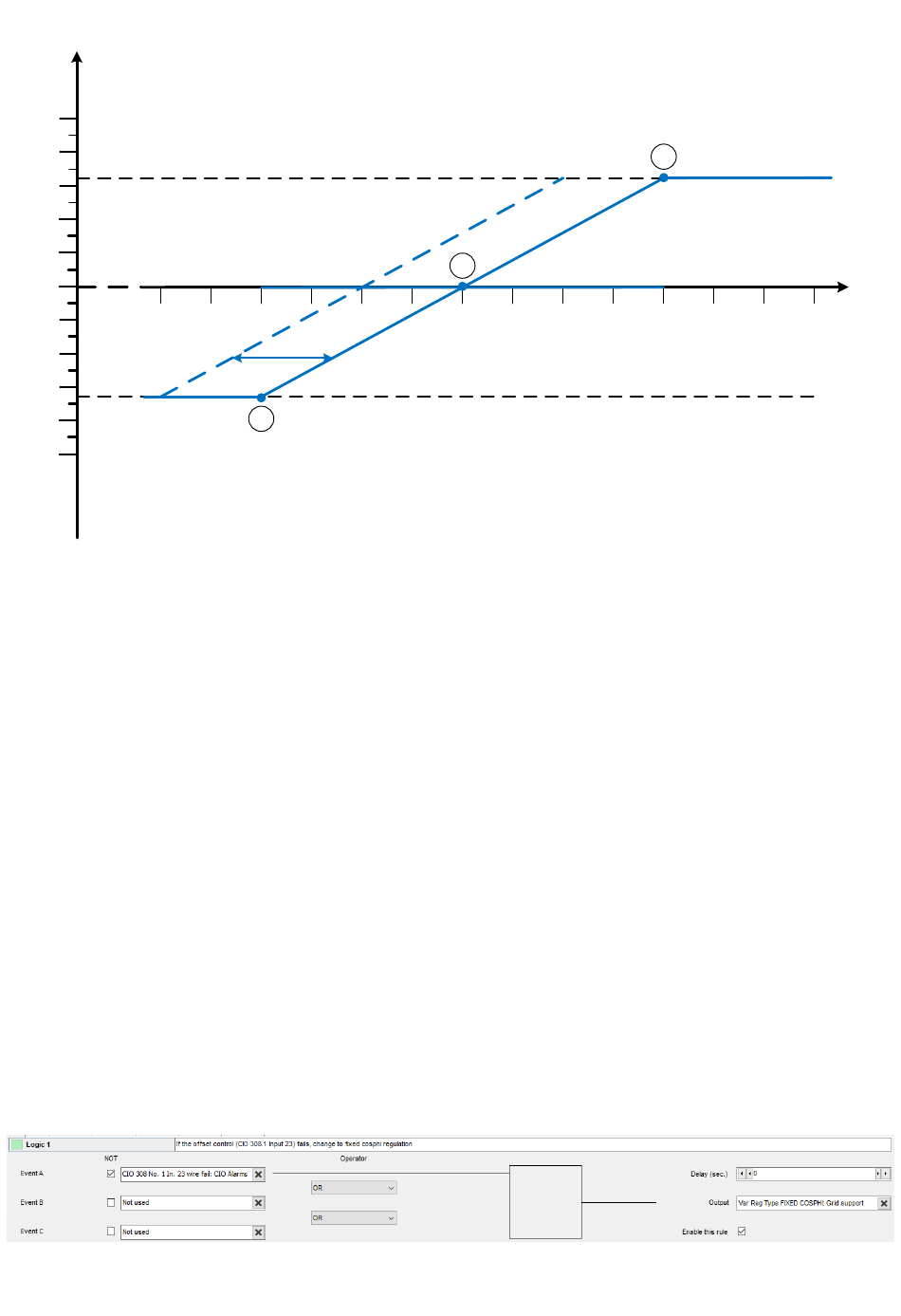

Die Kurve Q(U) U-Shift ist unter Advanced Protection, var(Q) grid support definiert.
Punkt 1 ist definiert durch Q(U) [U/Uc at Q=0kvar].
Punkt 2 ist definiert durch Q(U) [U/Uc at Q max] und Q(U) [Q/Pnom max] (übererregt).
Punkt 3 ist definiert durch Q(U) [U/Uc at Q max], und Q(U) [Q/Pnom min] (untererregt). Der Spannungswert für Punkt 3 wird
automatisch definiert.
Der Punkt 1 kann horizontal mit Q(U) shift X-axis [U/Uc], Modbus oder einem Analogeingang (4 bis 20 mA) bewegt werden. Die
Bewegung von Punkt 1 betrifft die Punkte 2 und 3.
Zur Offsetregelung über Modbus siehe die Modbus-Tabellen.
Das Analogsignal für die Offsetregelung muss vom CIO 308 Eingang 1.23 kommen.
Drahtbruchüberwachung und Rückfallfunktion
Bei Verwendung eines Analogeingangs muss die Drahtbruchüberwachung von CIO 308, Eingang 1.23, aktiviert werden. Dies erfolgt
in der USW. Wählen Sie das CIO-Symbol und anschließend den CIO 308.Wählen Sie das CIO-Symbol und anschließend den CIO
308. Wählen Sie I23. Wählen Sie unter Drahtbrucherkennung die Option Aktiviert.
Eine der drei anderen Blindleistungsregelungsfunktionen muss ebenfalls (mit M-Logic) als Rückfallfunktion ausgewählt werden,
wenn der Eingang ausfällt.
M-Logik-Beispiel: Verwenden Sie bei einem Ausfall des Eingangs die Regelung mit festem Cosφ.
OPTION A10 4189341213E DE
Max. reactive power under-excited = 0.33
0.95 0.96 0.97 0.98
Parallel shift of the line dictated by Q(U) [U/Uc at Q = 0kvar]
3
1
0.99 1.00 1.01 1.02 1.03
Max. reactive power over-excited = -0.33
2
1.04 1.05 1.06 1.07
Seite 22 von 45
U/Uc
