95% 96%

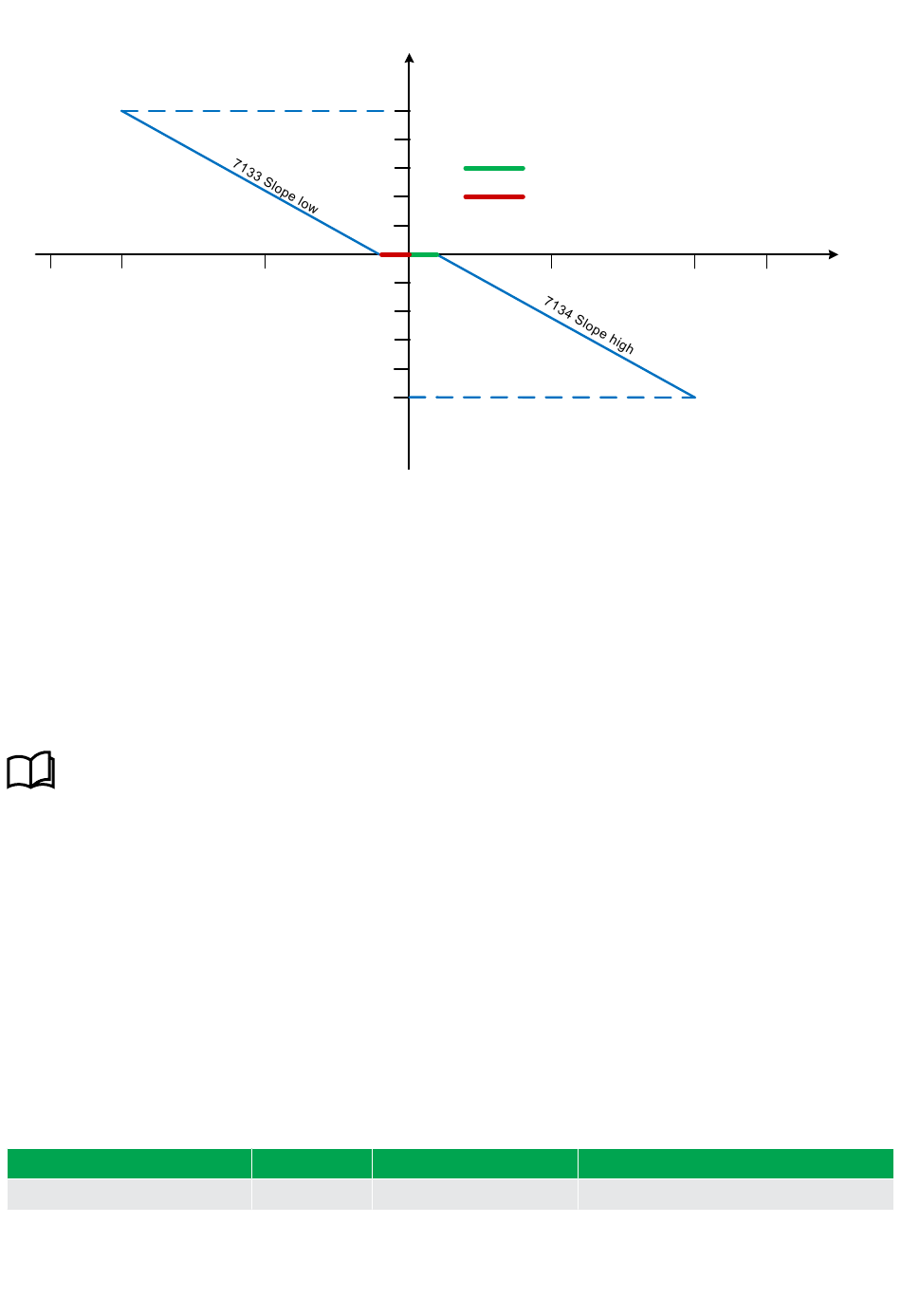

Sie können die Droop curve 1 verwenden, um eine Kurve zur Regelung der erzeugten Wirkleistung zu erstellen, die auf der Unter-
und Überfrequenz des Netzes basiert. Liegt die Frequenz außerhalb der Totzone, wird die erzeugte Wirkleistung mit einer
Gradientenreaktion (Leistungsrampe 2) geregelt.
Wenn die Netzfrequenz in die Totzone zurückkehrt, wird die Verzögerungszeit aktiviert (Recover delay) aktiviert, und es erfolgt eine
Gradientenänderung (Leistungsrampe 3) zur Leistungsregelung.
Wenn der Wiederkehr-VerzögerungsTimer (Recover delay) abgelaufen ist und die Netzfrequenz in der Totzone bleibt, wechselt der
Gradient in den Normalbetrieb (Leistungsrampe 1).
Zusätzliche Informationen
Externe Sollwerte für die Leistung der Eingänge des Funk-Rundsteuerempfängers (RRCR) haben eine höhere Priorität als
über- und unterFrequenzabhängige Wirkleistungsregelung, und alle anderen Sollwerte werden ignoriert (z.B. Modbus).
Weitere Informationen über RRCR finden Sie im Handbuch für Konstrukteure.
Die Skalierung kann in Parameter 9030 geändert werden. Für die verschiedenen Messbereiche der Droop curve 1 gibt es vier
Auswahlmöglichkeiten.
Die Berechnung der Abnahme oder Zunahme der Wirkleistung kann zwischen Installierter Leistung (Nennleistung) und tatsächlicher
Leistung (Istleistung) umgeschaltet werden.
Der Gradient kann auf Absolutwert oder Prozent bezogen werden.
5.3.1

Einstellungen und Parameter

Konfigurieren Sie diese Einstellungen unter Advanced Protection, Droop curve 1.

Grundeinstellungen

Parameter
Kurvenauswahl
OPTION A10 4189341213E DE
P [kW or MW]
7132 maximum output
98%
Standard
P(X1)
7122 Deadband high
7121 Deadband low
102%
7131 minimum output
Bereich
P(X1)
104%
105%
Beschreibung
P(X1): Die X-Achse ist Leistung.
Grid freq/
fnom [%]
