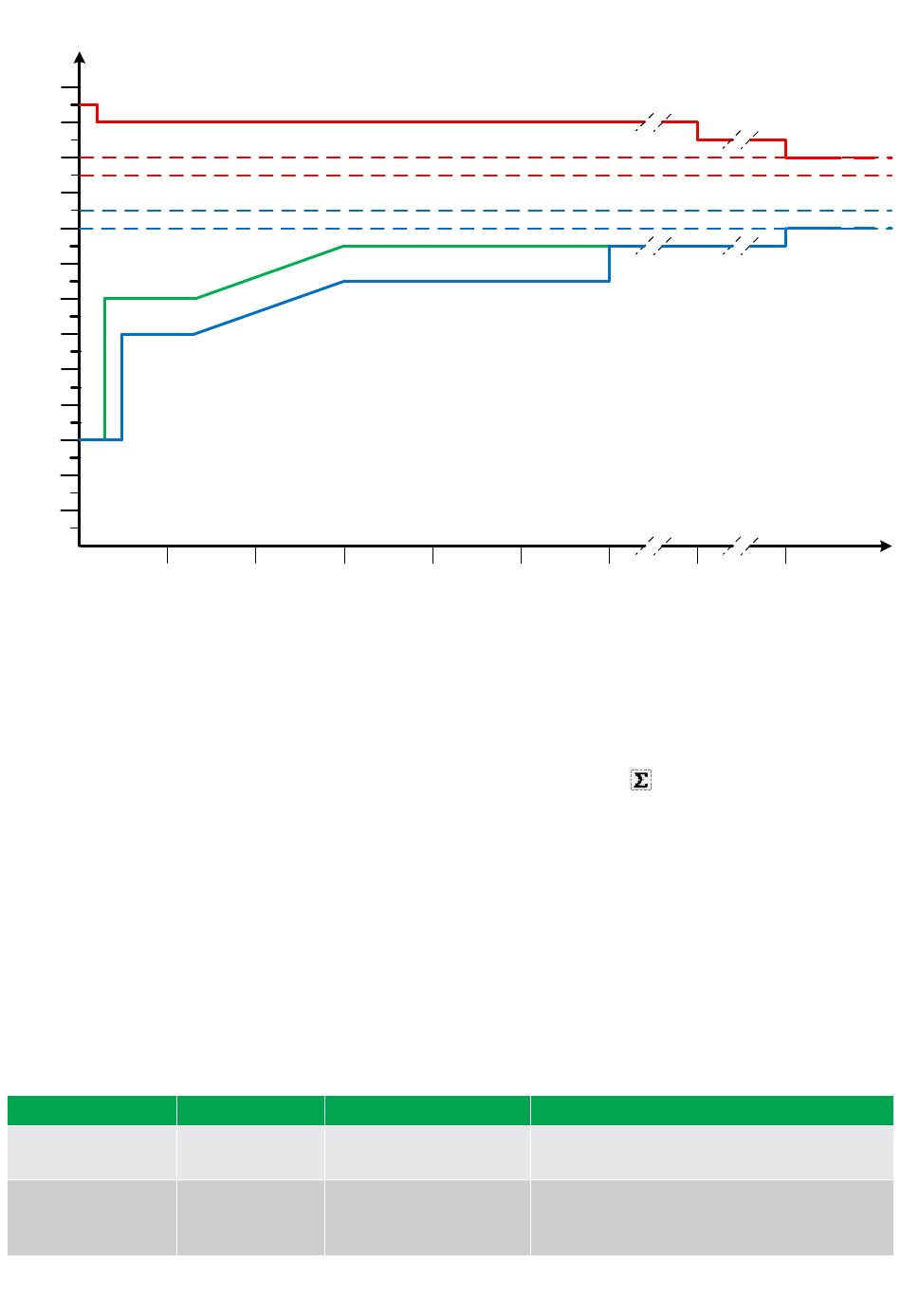

Beispiel für FRT-Kurven
U/Unom
[%]
130
120
HVRT Activate
110
HVRT Recovery
100
LVRT Recovery
LVRT Activate
90
80
70
60
50
40
30
20
10
0.5
Konfigurieren Sie für jede Kurve einen Schutz, um den Generator vom Netz zu trennen. Es können auch Schwellwerte für
Aktivierung und Deaktivierung der FRT Kurven eingestellt werden. Der LVRT-Schutz wird aktiviert, wenn die angegebenen Phasen
unter die eingestellten Spannungswerte (unterhalb der Kurve) fallen. Zwischen zwei beliebigen benachbarten Punkten ist die Kurve
eine gerade Linie.
Es gibt konfigurierbare Einstellungen, um die DZR und/oder SPR für bis zu 5 Sekunden während des FRT zu stoppen.
Die Steuerung zählt FRT-Aktivierungen. Wählen Sie in der USW das Symbol Zähler, um das
wählen Sie dann LVRT/HVRT. Für jede Kurve wird die Anzahl der Aktivierungen und Auslösungen angezeigt.
Externer FRT für Aggregatsteuerungen
Wenn die Aggregatsteuerung die Option M12 enthält, können Sie einen Eingang Externer FRT aktiv an den Eingängen 43 bis 55
konfigurieren. Wenn der Eingang aktiviert wird, schaltet die Aggregatsteuerung die FRT-Kurve ein.
5.2.1 Einstellungen für FRT-Kurven

Einstellungen des FRT-Setups

Konfigurieren Sie diese Einstellungen unter Advanced Protection, FRT-Einstellung.

Aktivierungsmodus: Anzahl der Phasen

Parameter
Aktivierungsmodus
LVRT 1-Typ auswählen
LVRT 2-Typ auswählen
HVRT 1-Typ auswählen
OPTION A10 4189341213E DE
1.5
1.0
Standard Bereich
Anzahl der Phasen
Anzahl der Phasen
Symmetrisch - Asymmetrisch
Beliebige Phase-Phase
Beliebige Phase-
1 Phase-Phase
Phase
2 Phase-Phase
Ut> (HVRT)
Ut< (LVRT 1)
Ut< (LVRT 2)
2.0 2.5
Beschreibung
Anzahl der Phasen: Die FRT-Aktivierung zählt die
Anzahl der Phasen, die den Sollwert überschreiten.
Messungen zur Überschreitung des Sollwertes zur
Aktivierung der Fault Ride Through-Kurve.
3.0 5.0
Fenster Zähler zu öffnen, und
Time [s]
60.0
