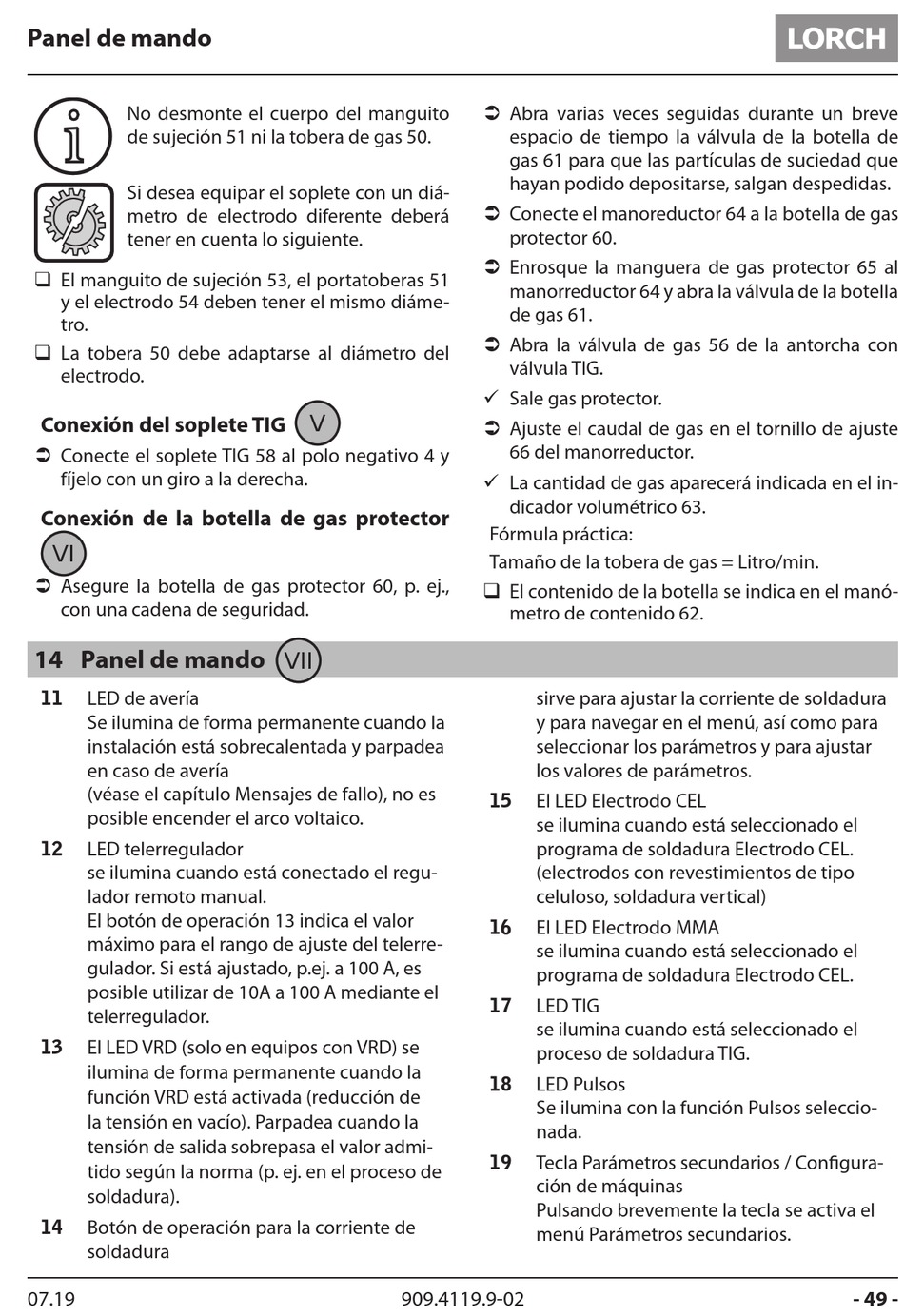

Panel de mando

i
No desmonte el cuerpo del manguito
de sujeción 51 ni la tobera de gas 50.
Si desea equipar el soplete con un diá-
metro de electrodo diferente deberá
tener en cuenta lo siguiente.
‰ El manguito de sujeción 53, el portatoberas 51
y el electrodo 54 deben tener el mismo diáme-
tro.
‰ La tobera 50 debe adaptarse al diámetro del
electrodo.
Conexión del soplete TIG
 Conecte el soplete TIG 58 al polo negativo 4 y
fíjelo con un giro a la derecha.
Conexión de la botella de gas protector
VI
 Asegure la botella de gas protector 60, p. ej.,
con una cadena de seguridad.
14 Panel de mando
11 LED de avería
Se ilumina de forma permanente cuando la
instalación está sobrecalentada y parpadea
en caso de avería
(véase el capítulo Mensajes de fallo), no es
posible encender el arco voltaico.
12 LED telerregulador
se ilumina cuando está conectado el regu-
lador remoto manual.
El botón de operación 13 indica el valor
máximo para el rango de ajuste del telerre-
gulador. Si está ajustado, p.ej. a 100 A, es
posible utilizar de 10A a 100 A mediante el
telerregulador.
13 El LED VRD (solo en equipos con VRD) se
ilumina de forma permanente cuando la
función VRD está activada (reducción de
la tensión en vacío). Parpadea cuando la
tensión de salida sobrepasa el valor admi-
tido según la norma (p. ej. en el proceso de
soldadura).
14 Botón de operación para la corriente de
soldadura
07.19
V
VII
909.4119.9-02
 Abra varias veces seguidas durante un breve
espacio de tiempo la válvula de la botella de
gas 61 para que las partículas de suciedad que
hayan podido depositarse, salgan despedidas.
 Conecte el manoreductor 64 a la botella de gas
protector 60.
 Enrosque la manguera de gas protector 65 al
manorreductor 64 y abra la válvula de la botella
de gas 61.
 Abra la válvula de gas 56 de la antorcha con
válvula TIG.
9 Sale gas protector.
 Ajuste el caudal de gas en el tornillo de ajuste
66 del manorreductor.
9 La cantidad de gas aparecerá indicada en el in-
dicador volumétrico 63.
Fórmula práctica:
Tamaño de la tobera de gas = Litro/min.
‰ El contenido de la botella se indica en el manó-
metro de contenido 62.
sirve para ajustar la corriente de soldadura
y para navegar en el menú, así como para
seleccionar los parámetros y para ajustar
los valores de parámetros.
15 El LED Electrodo CEL
se ilumina cuando está seleccionado el
programa de soldadura Electrodo CEL.
(electrodos con revestimientos de tipo
celuloso, soldadura vertical)
16 El LED Electrodo MMA
se ilumina cuando está seleccionado el
programa de soldadura Electrodo CEL.
LED TIG
17
se ilumina cuando está seleccionado el
proceso de soldadura TIG.
18 LED Pulsos
Se ilumina con la función Pulsos seleccio-
nada.
19 Tecla Parámetros secundarios / Configura-
ción de máquinas
Pulsando brevemente la tecla se activa el
menú Parámetros secundarios.
- 49 -
