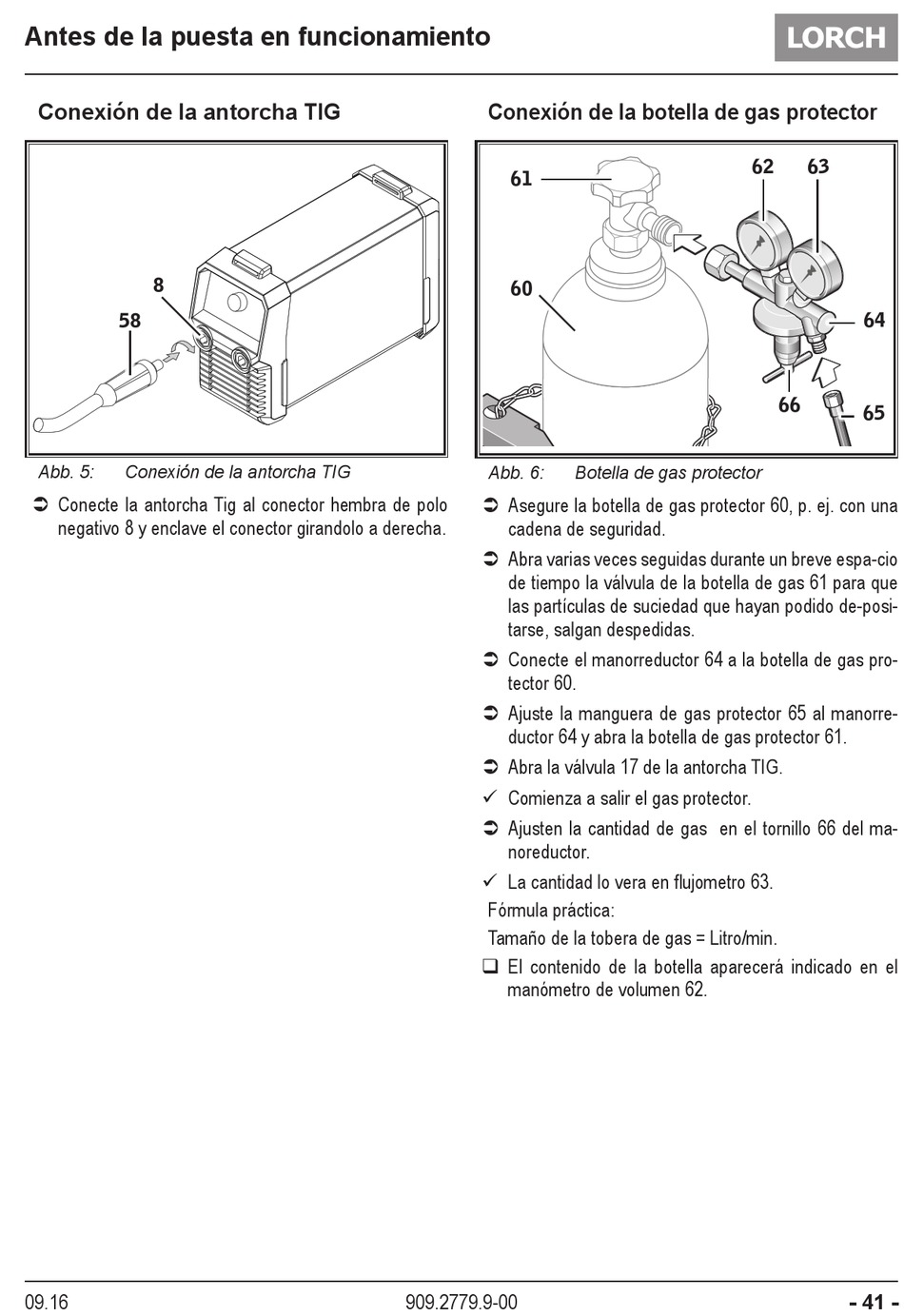

Antes de la puesta en funcionamiento
Conexión de la antorcha TIG
8
58
Abb. 5: Conexión de la antorcha TIG
 Conecte la antorcha Tig al conector hembra de polo
negativo 8 y enclave el conector girandolo a derecha.
09.16
Conexión de la botella de gas protector
61
60
Abb. 6: Botella de gas protector
 Asegure la botella de gas protector 60, p. ej. con una
cadena de seguridad.
 Abra varias veces seguidas durante un breve espa-cio
de tiempo la válvula de la botella de gas 61 para que
las partículas de suciedad que hayan podido de-posi-
tarse, salgan despedidas.
 Conecte el manorreductor 64 a la botella de gas pro-
tector 60.
 Ajuste la manguera de gas protector 65 al manorre-
ductor 64 y abra la botella de gas protector 61.
 Abra la válvula 17 de la antorcha TIG.
9 Comienza a salir el gas protector.
 Ajusten la cantidad de gas en el tornillo 66 del ma-
noreductor.
9 La cantidad lo vera en flujometro 63.
Fórmula práctica:
Tamaño de la tobera de gas = Litro/min.
‰ El contenido de la botella aparecerá indicado en el
manómetro de volumen 62.
909.2779.9-00
62 63
64
66
65
- 41 -
