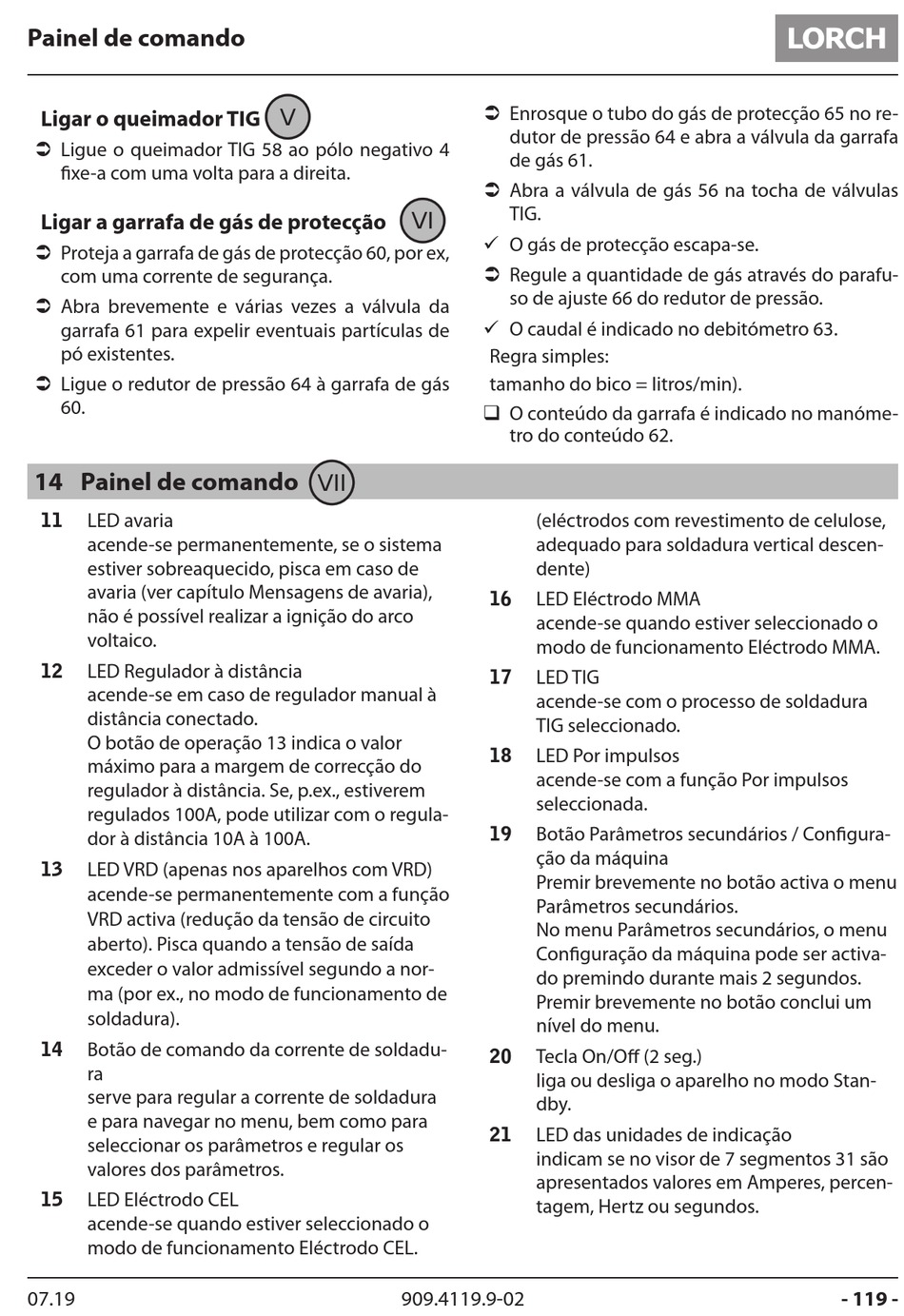

Painel De Comando - LORCH MicorStick 180 ControlPro Bedienungshandbuch

Painel de comando

Ligar o queimador TIG
 Ligue o queimador TIG 58 ao pólo negativo 4
fixe-a com uma volta para a direita.
Ligar a garrafa de gás de protecção
 Proteja a garrafa de gás de protecção 60, por ex,
com uma corrente de segurança.
 Abra brevemente e várias vezes a válvula da
garrafa 61 para expelir eventuais partículas de
pó existentes.
 Ligue o redutor de pressão 64 à garrafa de gás
60.
14 Painel de comando
LED avaria
11
acende-se permanentemente, se o sistema
estiver sobreaquecido, pisca em caso de
avaria (ver capítulo Mensagens de avaria),
não é possível realizar a ignição do arco
voltaico.
12 LED Regulador à distância
acende-se em caso de regulador manual à
distância conectado.
O botão de operação 13 indica o valor
máximo para a margem de correcção do
regulador à distância. Se, p.ex., estiverem
regulados 100A, pode utilizar com o regula-
dor à distância 10A à 100A.
13 LED VRD (apenas nos aparelhos com VRD)
acende-se permanentemente com a função
VRD activa (redução da tensão de circuito
aberto). Pisca quando a tensão de saída
exceder o valor admissível segundo a nor-
ma (por ex., no modo de funcionamento de
soldadura).
Botão de comando da corrente de soldadu-
14
ra
serve para regular a corrente de soldadura
e para navegar no menu, bem como para
seleccionar os parâmetros e regular os
valores dos parâmetros.
15 LED Eléctrodo CEL
acende-se quando estiver seleccionado o
modo de funcionamento Eléctrodo CEL.
07.19
V
VI
VII
909.4119.9-02
 Enrosque o tubo do gás de protecção 65 no re-
dutor de pressão 64 e abra a válvula da garrafa
de gás 61.
 Abra a válvula de gás 56 na tocha de válvulas
TIG.
9 O gás de protecção escapa-se.
 Regule a quantidade de gás através do parafu-
so de ajuste 66 do redutor de pressão.
9 O caudal é indicado no debitómetro 63.
Regra simples:
tamanho do bico = litros/min).
‰ O conteúdo da garrafa é indicado no manóme-
tro do conteúdo 62.
(eléctrodos com revestimento de celulose,
adequado para soldadura vertical descen-
dente)
16 LED Eléctrodo MMA
acende-se quando estiver seleccionado o
modo de funcionamento Eléctrodo MMA.
17 LED TIG
acende-se com o processo de soldadura
TIG seleccionado.
18 LED Por impulsos
acende-se com a função Por impulsos
seleccionada.
19 Botão Parâmetros secundários / Configura-
ção da máquina
Premir brevemente no botão activa o menu
Parâmetros secundários.
No menu Parâmetros secundários, o menu
Configuração da máquina pode ser activa-
do premindo durante mais 2 segundos.
Premir brevemente no botão conclui um
nível do menu.
Tecla On/Off (2 seg.)
20
liga ou desliga o aparelho no modo Stan-
dby.
21 LED das unidades de indicação
indicam se no visor de 7 segmentos 31 são
apresentados valores em Amperes, percen-
tagem, Hertz ou segundos.
