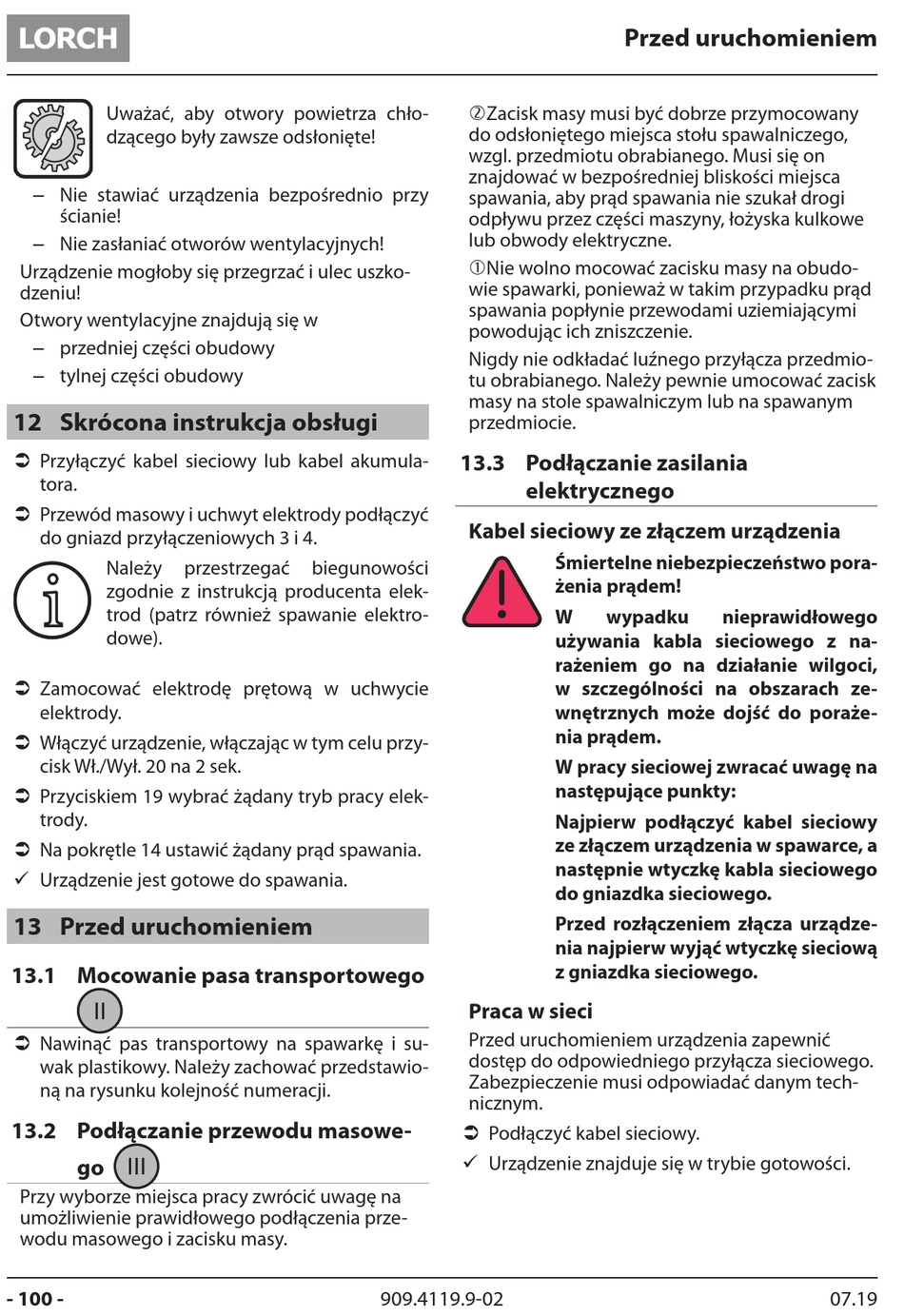

Uważać, aby otwory powietrza chło-
dzącego były zawsze odsłonięte!
– Nie stawiać urządzenia bezpośrednio przy
ścianie!
– Nie zasłaniać otworów wentylacyjnych!
Urządzenie mogłoby się przegrzać i ulec uszko-
dzeniu!
Otwory wentylacyjne znajdują się w
– przedniej części obudowy
– tylnej części obudowy
12 Skrócona instrukcja obsługi
 Przyłączyć kabel sieciowy lub kabel akumula-
tora.
 Przewód masowy i uchwyt elektrody podłączyć
do gniazd przyłączeniowych 3 i 4.
Należy
i
zgodnie z instrukcją producenta elek-
trod (patrz również spawanie elektro-
dowe).
 Zamocować elektrodę prętową w uchwycie
elektrody.
 Włączyć urządzenie, włączając w tym celu przy-
cisk Wł./Wył. 20 na 2 sek.
 Przyciskiem 19 wybrać żądany tryb pracy elek-
trody.
 Na pokrętle 14 ustawić żądany prąd spawania.
9 Urządzenie jest gotowe do spawania.
13 Przed uruchomieniem
13.1 Mocowanie pasa transportowego
II
 Nawinąć pas transportowy na spawarkę i su-
wak plastikowy. Należy zachować przedstawio-
ną na rysunku kolejność numeracji.
13.2 Podłączanie przewodu masowe-
go III
Przy wyborze miejsca pracy zwrócić uwagę na
umożliwienie prawidłowego podłączenia prze-
wodu masowego i zacisku masy.
- 100 -
przestrzegać
biegunowości
Zacisk masy musi być dobrze przymocowany
do odsłoniętego miejsca stołu spawalniczego,
wzgl. przedmiotu obrabianego. Musi się on
znajdować w bezpośredniej bliskości miejsca
spawania, aby prąd spawania nie szukał drogi
odpływu przez części maszyny, łożyska kulkowe
lub obwody elektryczne.
Nie wolno mocować zacisku masy na obudo-
wie spawarki, ponieważ w takim przypadku prąd
spawania popłynie przewodami uziemiającymi
powodując ich zniszczenie.
Nigdy nie odkładać luźnego przyłącza przedmio-
tu obrabianego. Należy pewnie umocować zacisk
masy na stole spawalniczym lub na spawanym
przedmiocie.
13.3 Podłączanie zasilania
elektrycznego
Kabel sieciowy ze złączem urządzenia
Praca w sieci
Przed uruchomieniem urządzenia zapewnić
dostęp do odpowiedniego przyłącza sieciowego.
Zabezpieczenie musi odpowiadać danym tech-
nicznym.
 Podłączyć kabel sieciowy.
9 Urządzenie znajduje się w trybie gotowości.
909.4119.9-02
Przed uruchomieniem
Śmiertelne niebezpieczeństwo pora-
żenia prądem!
W
wypadku
nieprawidłowego
używania kabla sieciowego z na-
rażeniem go na działanie wilgoci,
w szczególności na obszarach ze-
wnętrznych może dojść do poraże-
nia prądem.
W pracy sieciowej zwracać uwagę na
następujące punkty:
Najpierw podłączyć kabel sieciowy
ze złączem urządzenia w spawarce, a
następnie wtyczkę kabla sieciowego
do gniazdka sieciowego.
Przed rozłączeniem złącza urządze-
nia najpierw wyjąć wtyczkę sieciową
z gniazdka sieciowego.
07.19
