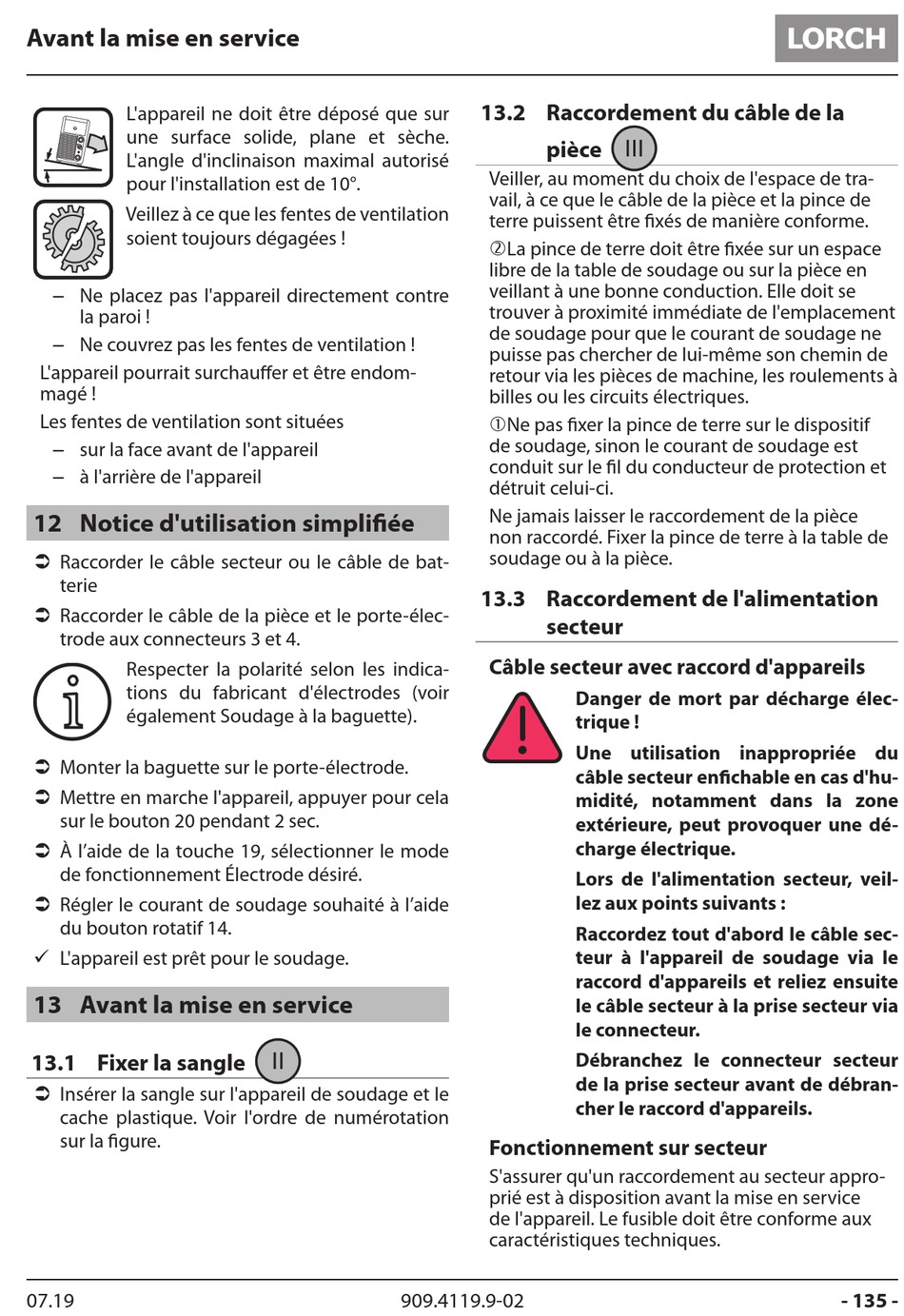

Avant la mise en service
L'appareil ne doit être déposé que sur
une surface solide, plane et sèche.
L'angle d'inclinaison maximal autorisé
pour l'installation est de 10°.
Veillez à ce que les fentes de ventilation
soient toujours dégagées !
– Ne placez pas l'appareil directement contre
la paroi !
– Ne couvrez pas les fentes de ventilation !
L'appareil pourrait surchauffer et être endom-
magé !
Les fentes de ventilation sont situées
– sur la face avant de l'appareil
– à l'arrière de l'appareil
12 Notice d'utilisation simplifiée
 Raccorder le câble secteur ou le câble de bat-
terie
 Raccorder le câble de la pièce et le porte-élec-
trode aux connecteurs 3 et 4.
Respecter la polarité selon les indica-
i
tions du fabricant d'électrodes (voir
également Soudage à la baguette).
 Monter la baguette sur le porte-électrode.
 Mettre en marche l'appareil, appuyer pour cela
sur le bouton 20 pendant 2 sec.
 À l'aide de la touche 19, sélectionner le mode
de fonctionnement Électrode désiré.
 Régler le courant de soudage souhaité à l'aide
du bouton rotatif 14.
9 L'appareil est prêt pour le soudage.
13 Avant la mise en service
13.1 Fixer la sangle
 Insérer la sangle sur l'appareil de soudage et le
cache plastique. Voir l'ordre de numérotation
sur la figure.
07.19
II
909.4119.9-02
13.2 Raccordement du câble de la
pièce III
Veiller, au moment du choix de l'espace de tra-
vail, à ce que le câble de la pièce et la pince de
terre puissent être fixés de manière conforme.
La pince de terre doit être fixée sur un espace
libre de la table de soudage ou sur la pièce en
veillant à une bonne conduction. Elle doit se
trouver à proximité immédiate de l'emplacement
de soudage pour que le courant de soudage ne
puisse pas chercher de lui-même son chemin de
retour via les pièces de machine, les roulements à
billes ou les circuits électriques.
Ne pas fixer la pince de terre sur le dispositif
de soudage, sinon le courant de soudage est
conduit sur le fil du conducteur de protection et
détruit celui-ci.
Ne jamais laisser le raccordement de la pièce
non raccordé. Fixer la pince de terre à la table de
soudage ou à la pièce.
13.3 Raccordement de l'alimentation
secteur
Câble secteur avec raccord d'appareils
Danger de mort par décharge élec-
trique !
Une utilisation inappropriée du
câble secteur enfichable en cas d'hu-
midité, notamment dans la zone
extérieure, peut provoquer une dé-
charge électrique.
Lors de l'alimentation secteur, veil-
lez aux points suivants :
Raccordez tout d'abord le câble sec-
teur à l'appareil de soudage via le
raccord d'appareils et reliez ensuite
le câble secteur à la prise secteur via
le connecteur.
Débranchez le connecteur secteur
de la prise secteur avant de débran-
cher le raccord d'appareils.

Fonctionnement sur secteur

S'assurer qu'un raccordement au secteur appro-
prié est à disposition avant la mise en service
de l'appareil. Le fusible doit être conforme aux
caractéristiques techniques.
