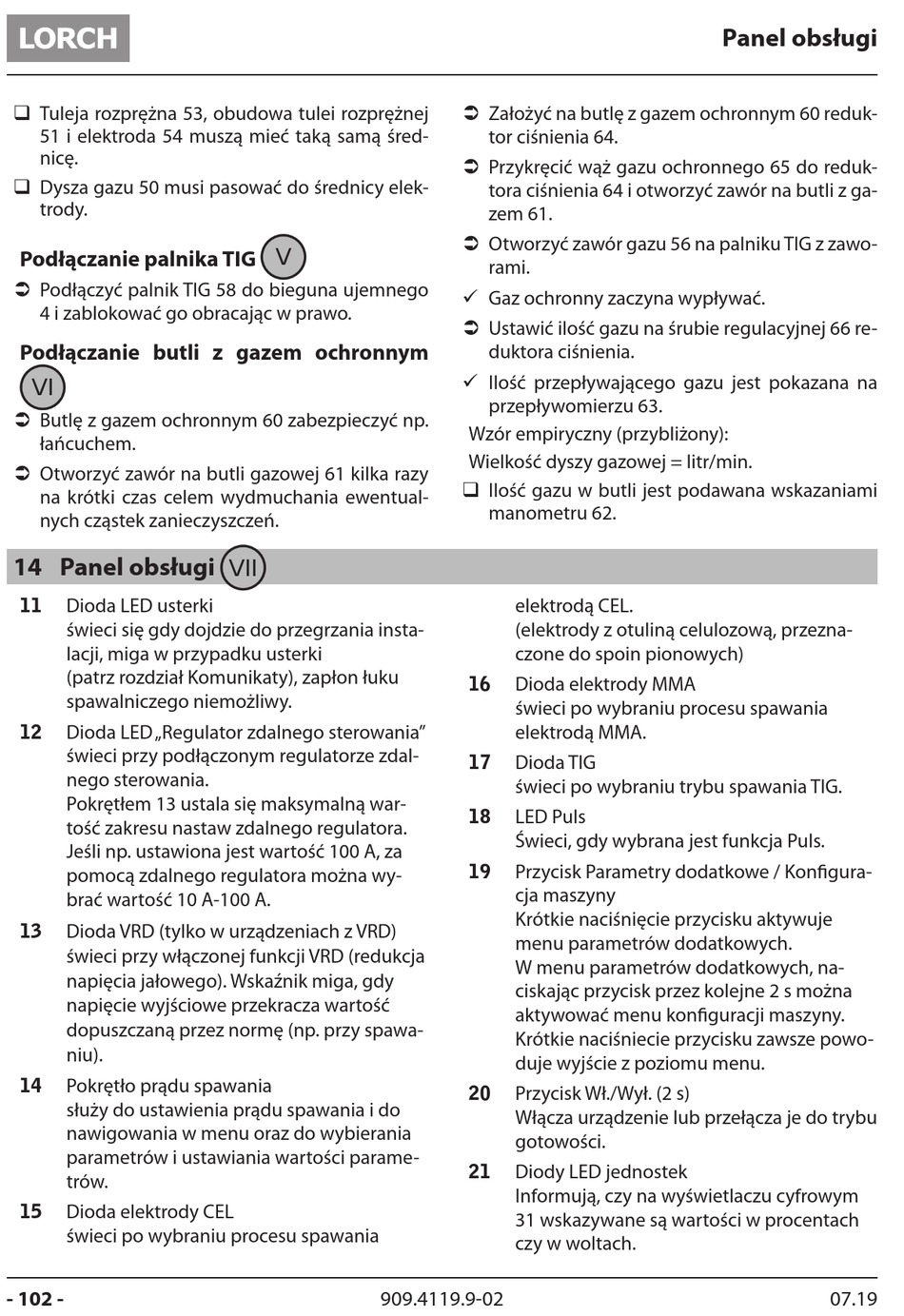

‰ Tuleja rozprężna 53, obudowa tulei rozprężnej
51 i elektroda 54 muszą mieć taką samą śred-
nicę.
‰ Dysza gazu 50 musi pasować do średnicy elek-
trody.
Podłączanie palnika TIG
 Podłączyć palnik TIG 58 do bieguna ujemnego
4 i zablokować go obracając w prawo.
Podłączanie butli z gazem ochronnym
VI
 Butlę z gazem ochronnym 60 zabezpieczyć np.
łańcuchem.
 Otworzyć zawór na butli gazowej 61 kilka razy
na krótki czas celem wydmuchania ewentual-
nych cząstek zanieczyszczeń.
14 Panel obsługi
11
Dioda LED usterki
świeci się gdy dojdzie do przegrzania insta-
lacji, miga w przypadku usterki
(patrz rozdział Komunikaty), zapłon łuku
spawalniczego niemożliwy.
12
Dioda LED „Regulator zdalnego sterowania"
świeci przy podłączonym regulatorze zdal-
nego sterowania.
Pokrętłem 13 ustala się maksymalną war-
tość zakresu nastaw zdalnego regulatora.
Jeśli np. ustawiona jest wartość 100 A, za
pomocą zdalnego regulatora można wy-
brać wartość 10 A-100 A.
13
Dioda VRD (tylko w urządzeniach z VRD)
świeci przy włączonej funkcji VRD (redukcja
napięcia jałowego). Wskaźnik miga, gdy
napięcie wyjściowe przekracza wartość
dopuszczaną przez normę (np. przy spawa-
niu).
Pokrętło prądu spawania
14
służy do ustawienia prądu spawania i do
nawigowania w menu oraz do wybierania
parametrów i ustawiania wartości parame-
trów.
15
Dioda elektrody CEL
świeci po wybraniu procesu spawania
- 102 -
V
VII
909.4119.9-02
 Założyć na butlę z gazem ochronnym 60 reduk-
tor ciśnienia 64.
 Przykręcić wąż gazu ochronnego 65 do reduk-
tora ciśnienia 64 i otworzyć zawór na butli z ga-
zem 61.
 Otworzyć zawór gazu 56 na palniku TIG z zawo-
rami.
9 Gaz ochronny zaczyna wypływać.
 Ustawić ilość gazu na śrubie regulacyjnej 66 re-
duktora ciśnienia.
9 Ilość przepływającego gazu jest pokazana na
przepływomierzu 63.
Wzór empiryczny (przybliżony):
Wielkość dyszy gazowej = litr/min.
‰ Ilość gazu w butli jest podawana wskazaniami
manometru 62.
elektrodą CEL.
(elektrody z otuliną celulozową, przezna-
czone do spoin pionowych)
16
Dioda elektrody MMA
świeci po wybraniu procesu spawania
elektrodą MMA.
17
Dioda TIG
świeci po wybraniu trybu spawania TIG.
LED Puls
18
Świeci, gdy wybrana jest funkcja Puls.
19
Przycisk Parametry dodatkowe / Konfigura-
cja maszyny
Krótkie naciśnięcie przycisku aktywuje
menu parametrów dodatkowych.
W menu parametrów dodatkowych, na-
ciskając przycisk przez kolejne 2 s można
aktywować menu konfiguracji maszyny.
Krótkie naciśniecie przycisku zawsze powo-
duje wyjście z poziomu menu.
20
Przycisk Wł./Wył. (2 s)
Włącza urządzenie lub przełącza je do trybu
gotowości.
21
Diody LED jednostek
Informują, czy na wyświetlaczu cyfrowym
31 wskazywane są wartości w procentach
czy w woltach.
Panel obsługi
07.19
