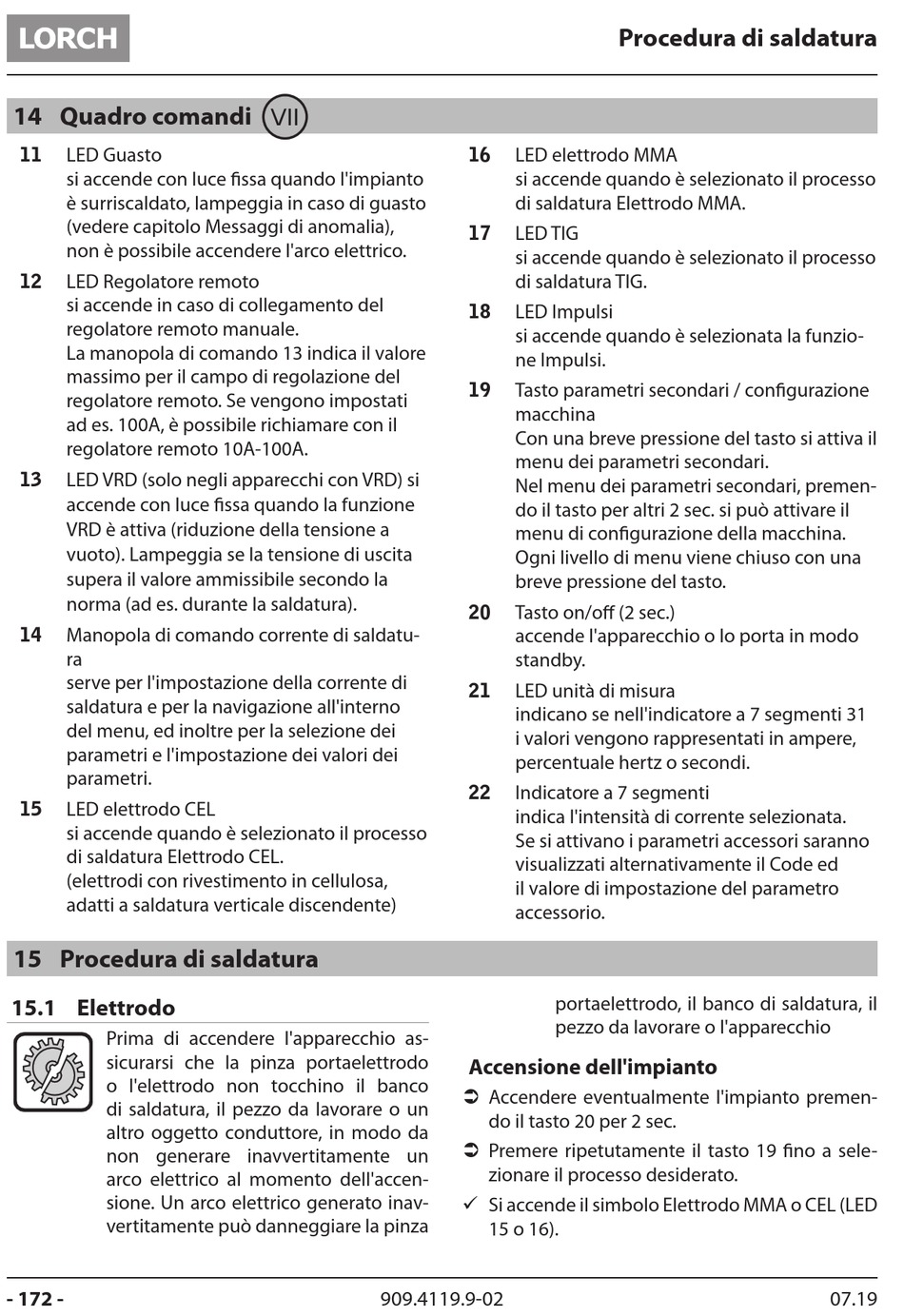

14 Quadro comandi

LED Guasto
11
si accende con luce fissa quando l'impianto
è surriscaldato, lampeggia in caso di guasto
(vedere capitolo Messaggi di anomalia),
non è possibile accendere l'arco elettrico.
12 LED Regolatore remoto
si accende in caso di collegamento del
regolatore remoto manuale.
La manopola di comando 13 indica il valore
massimo per il campo di regolazione del
regolatore remoto. Se vengono impostati
ad es. 100A, è possibile richiamare con il
regolatore remoto 10A-100A.
13 LED VRD (solo negli apparecchi con VRD) si
accende con luce fissa quando la funzione
VRD è attiva (riduzione della tensione a
vuoto). Lampeggia se la tensione di uscita
supera il valore ammissibile secondo la
norma (ad es. durante la saldatura).
Manopola di comando corrente di saldatu-
14
ra
serve per l'impostazione della corrente di
saldatura e per la navigazione all'interno
del menu, ed inoltre per la selezione dei
parametri e l'impostazione dei valori dei
parametri.
15 LED elettrodo CEL
si accende quando è selezionato il processo
di saldatura Elettrodo CEL.
(elettrodi con rivestimento in cellulosa,
adatti a saldatura verticale discendente)
15 Procedura di saldatura
15.1 Elettrodo
Prima di accendere l'apparecchio as-
sicurarsi che la pinza portaelettrodo
o l'elettrodo non tocchino il banco
di saldatura, il pezzo da lavorare o un
altro oggetto conduttore, in modo da
non generare inavvertitamente un
arco elettrico al momento dell'accen-
sione. Un arco elettrico generato inav-
vertitamente può danneggiare la pinza
- 172 -
VII
909.4119.9-02
Procedura di saldatura
LED elettrodo MMA
16
si accende quando è selezionato il processo
di saldatura Elettrodo MMA.
17 LED TIG
si accende quando è selezionato il processo
di saldatura TIG.
18 LED Impulsi
si accende quando è selezionata la funzio-
ne Impulsi.
Tasto parametri secondari / configurazione
19
macchina
Con una breve pressione del tasto si attiva il
menu dei parametri secondari.
Nel menu dei parametri secondari, premen-
do il tasto per altri 2 sec. si può attivare il
menu di configurazione della macchina.
Ogni livello di menu viene chiuso con una
breve pressione del tasto.
20 Tasto on/off (2 sec.)
accende l'apparecchio o lo porta in modo
standby.
21 LED unità di misura
indicano se nell'indicatore a 7 segmenti 31
i valori vengono rappresentati in ampere,
percentuale hertz o secondi.
22 Indicatore a 7 segmenti
indica l'intensità di corrente selezionata.
Se si attivano i parametri accessori saranno
visualizzati alternativamente il Code ed
il valore di impostazione del parametro
accessorio.
portaelettrodo, il banco di saldatura, il
pezzo da lavorare o l'apparecchio

Accensione dell'impianto

 Accendere eventualmente l'impianto premen-
do il tasto 20 per 2 sec.
 Premere ripetutamente il tasto 19 fino a sele-
zionare il processo desiderato.
9 Si accende il simbolo Elettrodo MMA o CEL (LED
15 o 16).
