4.2
Sicherheit
Nehmen Sie die Maschine nur unter folgenden Voraussetzungen in Betrieb:
Der technische Zustand der Maschine ist einwandfrei.
Die Maschine wird bestimmungsgemäß eingesetzt.
Die Betriebsanleitung wird beachtet.
Alle Sicherheitseinrichtungen sind vorhanden und aktiv.
Beseitigen Sie oder lassen Sie Störungen umgehend beseitigen. Setzen Sie die Maschine bei
Funktionsstörungen sofort still und sichern Sie sie gegen unabsichtliches oder unbefugtes
Einschalten.
Melden Sie jede Veränderung sofort der verantwortlichen Stelle.
Sicherheitsmaßnahmen während des Betriebs auf Seite 13
4.2.1
Bedienfeld
Getriebewahlschalter
Geschwindigkeitstabelle
Kühlmittelpumpe EIN/AUS
Stufen/Drehrichtungsschalter
Motor
Drucktaster
Drehrichtungswechsel
Drucktaster „AUS"
Betriebsarten Wahlschalter
Mit dem Wahlschalter wird die Betriebsart „Bohren oder Gewindeschneiden" ausgewählt.
Bohrtiefenanschlag
Die Getriebebohrmaschine besitzt im Bohrtiefenanschlag zwei Mikroschalter.
Die Position des verschiebbaren Schaltpunktes wird mit der Einstellschraube des
Bohrtiefenanschlags verändert.
Drucktaster Drehrichtungswechsel
Der
Drucktaster
verändert
Drehrichtungswechsel ist nur in der Betriebsart Gewindeschneiden aktiv.
Stufen/ Drehrichtungsschalter
Mit dem Stufen/ Drehrichtungsschalter wird die Drehzahlstufe bzw. Drehrichtung des Motors
gewählt.
DE
B40 GSP
30

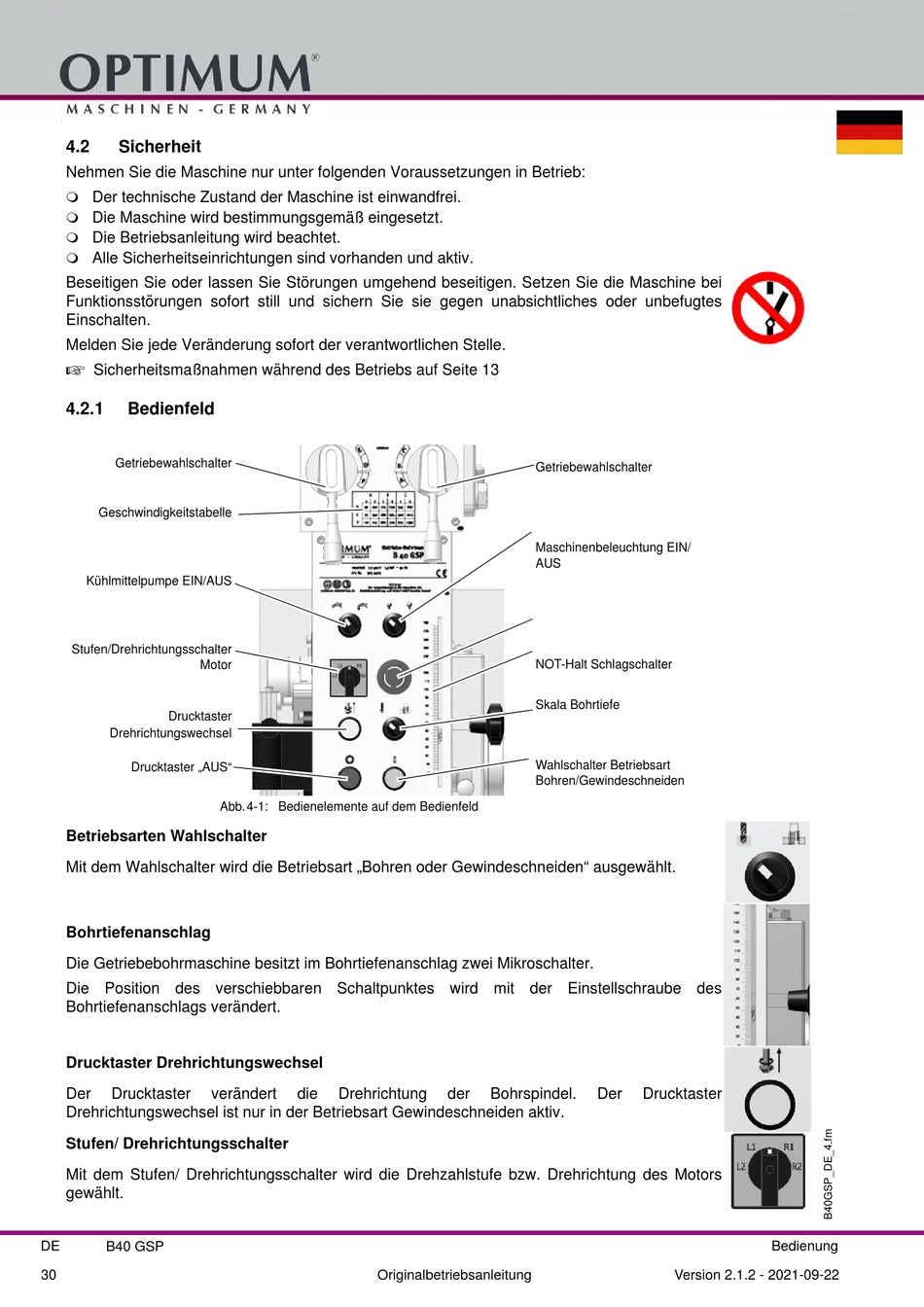

Abb.4-1: Bedienelemente auf dem Bedienfeld
die
Drehrichtung
Originalbetriebsanleitung
Getriebewahlschalter
Maschinenbeleuchtung EIN/
AUS
NOT-Halt Schlagschalter
Skala Bohrtiefe
Wahlschalter Betriebsart
Bohren/Gewindeschneiden
der
Bohrspindel.
Der
Drucktaster
Bedienung
Version 2.1.2 - 2021-09-22
