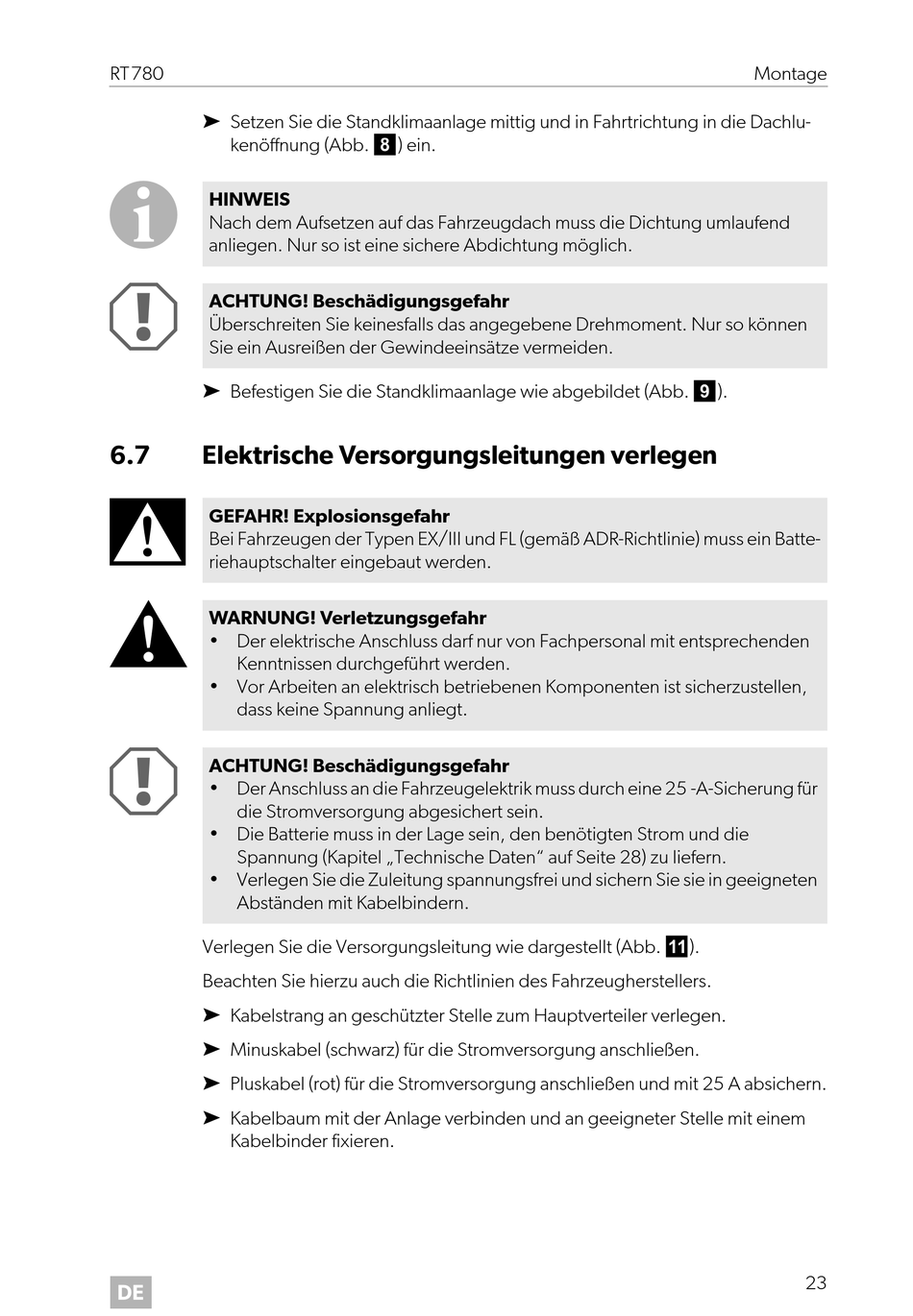

RT780
➤ Setzen Sie die Standklimaanlage mittig und in Fahrtrichtung in die Dachlu-
kenöffnung (Abb. 8) ein.
I
HINWEIS
Nach dem Aufsetzen auf das Fahrzeugdach muss die Dichtung umlaufend
anliegen. Nur so ist eine sichere Abdichtung möglich.
A
ACHTUNG! Beschädigungsgefahr
Überschreiten Sie keinesfalls das angegebene Drehmoment. Nur so können
Sie ein Ausreißen der Gewindeeinsätze vermeiden.
➤ Befestigen Sie die Standklimaanlage wie abgebildet (Abb. 9).
6.7

Elektrische Versorgungsleitungen verlegen

D
GEFAHR! Explosionsgefahr
Bei Fahrzeugen der Typen EX/III und FL (gemäß ADR-Richtlinie) muss ein Batte-
riehauptschalter eingebaut werden.
!
WARNUNG! Verletzungsgefahr
• Der elektrische Anschluss darf nur von Fachpersonal mit entsprechenden
Kenntnissen durchgeführt werden.
• Vor Arbeiten an elektrisch betriebenen Komponenten ist sicherzustellen,
dass keine Spannung anliegt.
A
ACHTUNG! Beschädigungsgefahr
• Der Anschluss an die Fahrzeugelektrik muss durch eine 25 -A-Sicherung für
die Stromversorgung abgesichert sein.
• Die Batterie muss in der Lage sein, den benötigten Strom und die
Spannung (Kapitel „Technische Daten" auf Seite 28) zu liefern.
• Verlegen Sie die Zuleitung spannungsfrei und sichern Sie sie in geeigneten
Abständen mit Kabelbindern.
Verlegen Sie die Versorgungsleitung wie dargestellt (Abb. a).
Beachten Sie hierzu auch die Richtlinien des Fahrzeugherstellers.
➤ Kabelstrang an geschützter Stelle zum Hauptverteiler verlegen.
➤ Minuskabel (schwarz) für die Stromversorgung anschließen.
➤ Pluskabel (rot) für die Stromversorgung anschließen und mit 25 A absichern.
➤ Kabelbaum mit der Anlage verbinden und an geeigneter Stelle mit einem
Kabelbinder fixieren.
DE
Montage
23
