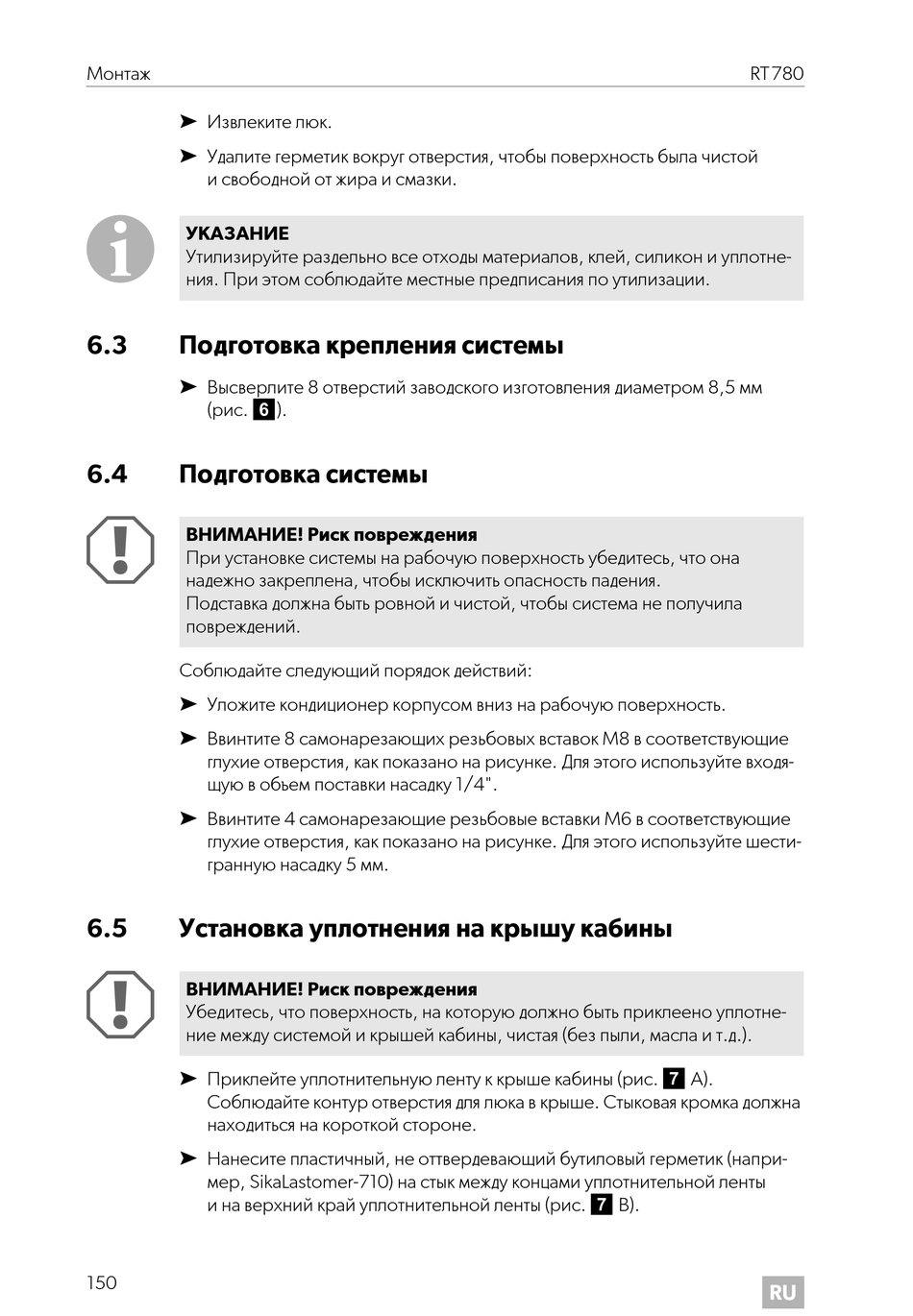

Монтаж
➤ Извлеките люк.
➤ Удалите герметик вокруг отверстия, чтобы поверхность была чистой
и свободной от жира и смазки.
I
УКАЗАНИЕ
Утилизируйте раздельно все отходы материалов, клей, силикон и уплотне-
ния. При этом соблюдайте местные предписания по утилизации.
6.3 Подготовка крепления системы
➤ Высверлите 8 отверстий заводского изготовления диаметром 8,5 мм
(рис. 6).
6.4 Подготовка системы
A
ВНИМАНИЕ! Риск повреждения
При установке системы на рабочую поверхность убедитесь, что она
надежно закреплена, чтобы исключить опасность падения.
Подставка должна быть ровной и чистой, чтобы система не получила
повреждений.
Соблюдайте следующий порядок действий:
➤ Уложите кондиционер корпусом вниз на рабочую поверхность.
➤ Ввинтите 8 самонарезающих резьбовых вставок M8 в соответствующие
глухие отверстия, как показано на рисунке. Для этого используйте входя-
щую в объем поставки насадку 1/4".
➤ Ввинтите 4 самонарезающие резьбовые вставки M6 в соответствующие
глухие отверстия, как показано на рисунке. Для этого используйте шести-
гранную насадку 5 мм.
6.5 Установка уплотнения на крышу кабины
A
ВНИМАНИЕ! Риск повреждения
Убедитесь, что поверхность, на которую должно быть приклеено уплотне-
ние между системой и крышей кабины, чистая (без пыли, масла и т.д.).
➤ Приклейте уплотнительную ленту к крыше кабины (рис. 7 A).
Соблюдайте контур отверстия для люка в крыше. Стыковая кромка должна
находиться на короткой стороне.
➤ Нанесите пластичный, не оттвердевающий бутиловый герметик (напри-
мер, SikaLastomer-710) на стык между концами уплотнительной ленты
и на верхний край уплотнительной ленты (рис. 7 B).
