Montaż

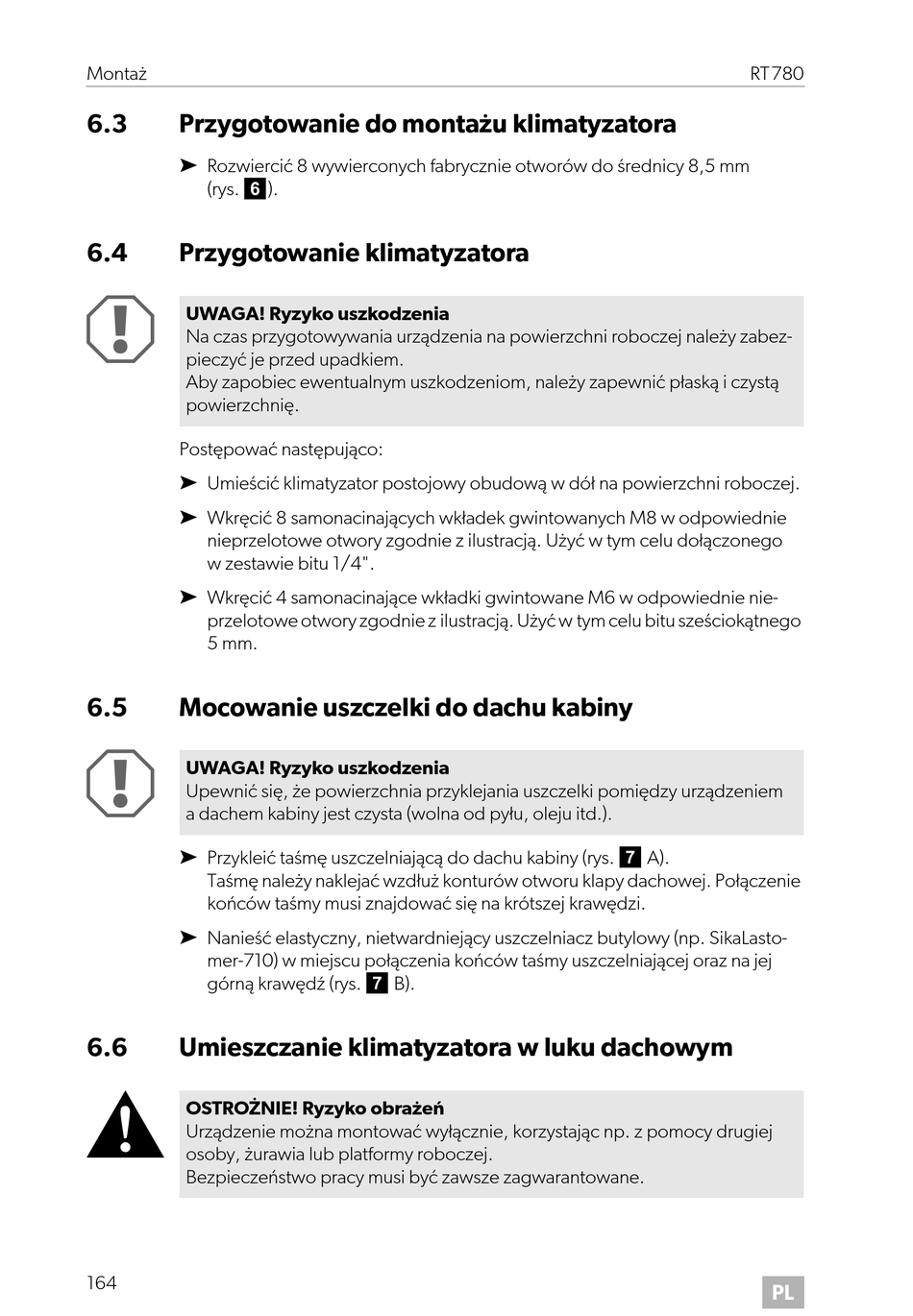

6.3 Przygotowanie do montażu klimatyzatora
➤ Rozwiercić 8 wywierconych fabrycznie otworów do średnicy 8,5 mm
(rys. 6).
6.4

Przygotowanie klimatyzatora

A
UWAGA! Ryzyko uszkodzenia
Na czas przygotowywania urządzenia na powierzchni roboczej należy zabez-
pieczyć je przed upadkiem.
Aby zapobiec ewentualnym uszkodzeniom, należy zapewnić płaską i czystą
powierzchnię.
Postępować następująco:
➤ Umieścić klimatyzator postojowy obudową w dół na powierzchni roboczej.
➤ Wkręcić 8 samonacinających wkładek gwintowanych M8 w odpowiednie
nieprzelotowe otwory zgodnie z ilustracją. Użyć w tym celu dołączonego
w zestawie bitu 1/4".
➤ Wkręcić 4 samonacinające wkładki gwintowane M6 w odpowiednie nie-
przelotowe otwory zgodnie z ilustracją. Użyć w tym celu bitu sześciokątnego
5 mm.
6.5

Mocowanie uszczelki do dachu kabiny

A
UWAGA! Ryzyko uszkodzenia
Upewnić się, że powierzchnia przyklejania uszczelki pomiędzy urządzeniem
a dachem kabiny jest czysta (wolna od pyłu, oleju itd.).
➤ Przykleić taśmę uszczelniającą do dachu kabiny (rys. 7 A).
Taśmę należy naklejać wzdłuż konturów otworu klapy dachowej. Połączenie
końców taśmy musi znajdować się na krótszej krawędzi.
➤ Nanieść elastyczny, nietwardniejący uszczelniacz butylowy (np. SikaLasto-
mer-710) w miejscu połączenia końców taśmy uszczelniającej oraz na jej
górną krawędź (rys. 7 B).
6.6

Umieszczanie klimatyzatora w luku dachowym

!
OSTROŻNIE! Ryzyko obrażeń
Urządzenie można montować wyłącznie, korzystając np. z pomocy drugiej
osoby, żurawia lub platformy roboczej.
Bezpieczeństwo pracy musi być zawsze zagwarantowane.
164
RT780
PL
