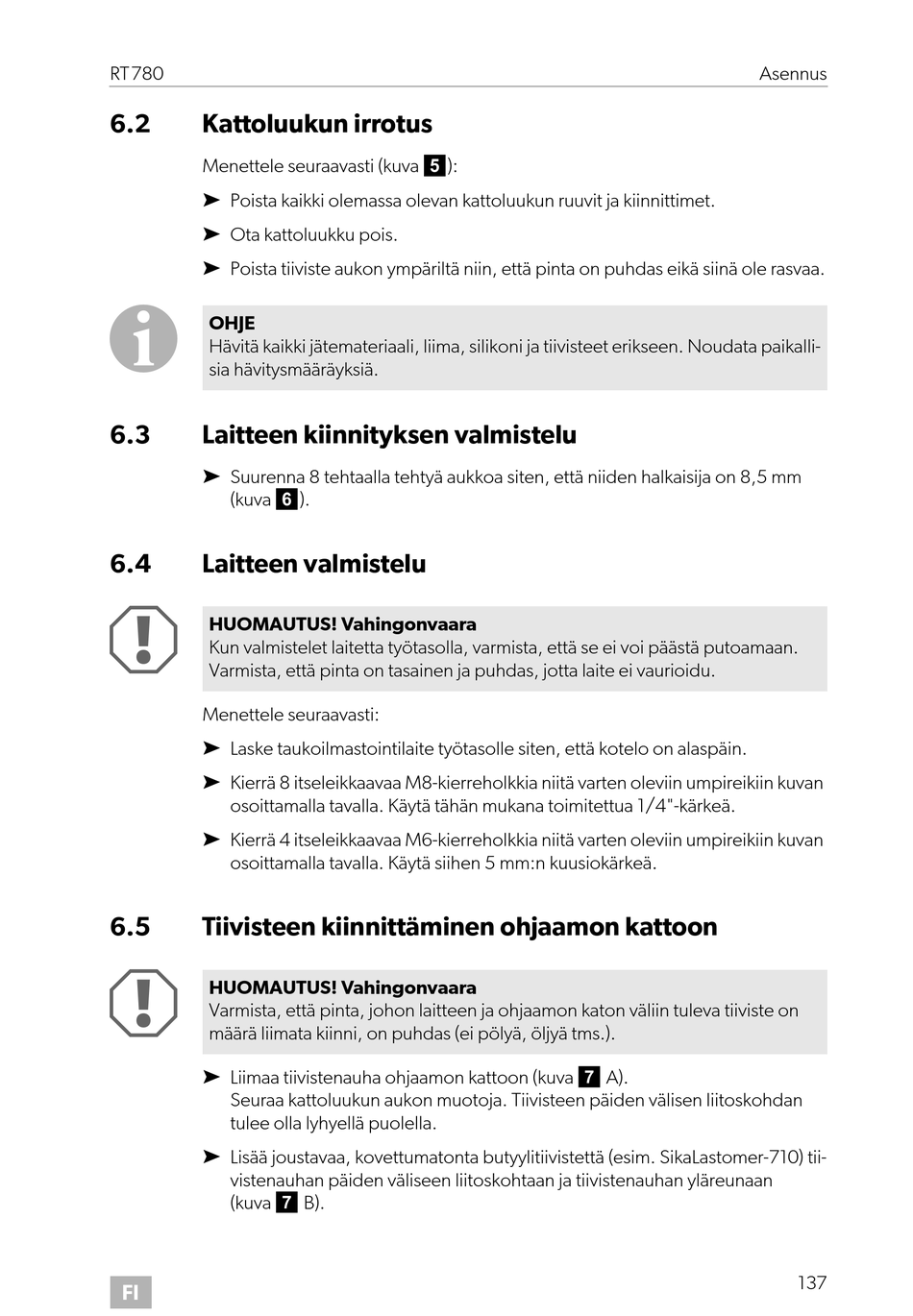

RT780
6.2

Kattoluukun irrotus

Menettele seuraavasti (kuva 5):
➤ Poista kaikki olemassa olevan kattoluukun ruuvit ja kiinnittimet.
➤ Ota kattoluukku pois.
➤ Poista tiiviste aukon ympäriltä niin, että pinta on puhdas eikä siinä ole rasvaa.
I
OHJE
Hävitä kaikki jätemateriaali, liima, silikoni ja tiivisteet erikseen. Noudata paikalli-
sia hävitysmääräyksiä.
6.3

Laitteen kiinnityksen valmistelu

➤ Suurenna 8 tehtaalla tehtyä aukkoa siten, että niiden halkaisija on 8,5 mm
(kuva 6).
6.4

Laitteen valmistelu

A
HUOMAUTUS! Vahingonvaara
Kun valmistelet laitetta työtasolla, varmista, että se ei voi päästä putoamaan.
Varmista, että pinta on tasainen ja puhdas, jotta laite ei vaurioidu.
Menettele seuraavasti:
➤ Laske taukoilmastointilaite työtasolle siten, että kotelo on alaspäin.
➤ Kierrä 8 itseleikkaavaa M8-kierreholkkia niitä varten oleviin umpireikiin kuvan
osoittamalla tavalla. Käytä tähän mukana toimitettua 1/4"-kärkeä.
➤ Kierrä 4 itseleikkaavaa M6-kierreholkkia niitä varten oleviin umpireikiin kuvan
osoittamalla tavalla. Käytä siihen 5 mm:n kuusiokärkeä.
6.5 Tiivisteen kiinnittäminen ohjaamon kattoon
A
HUOMAUTUS! Vahingonvaara
Varmista, että pinta, johon laitteen ja ohjaamon katon väliin tuleva tiiviste on
määrä liimata kiinni, on puhdas (ei pölyä, öljyä tms.).
➤ Liimaa tiivistenauha ohjaamon kattoon (kuva 7 A).
Seuraa kattoluukun aukon muotoja. Tiivisteen päiden välisen liitoskohdan
tulee olla lyhyellä puolella.
➤ Lisää joustavaa, kovettumatonta butyylitiivistettä (esim. SikaLastomer-710) tii-
vistenauhan päiden väliseen liitoskohtaan ja tiivistenauhan yläreunaan
(kuva 7 B).
FI
Asennus
137
