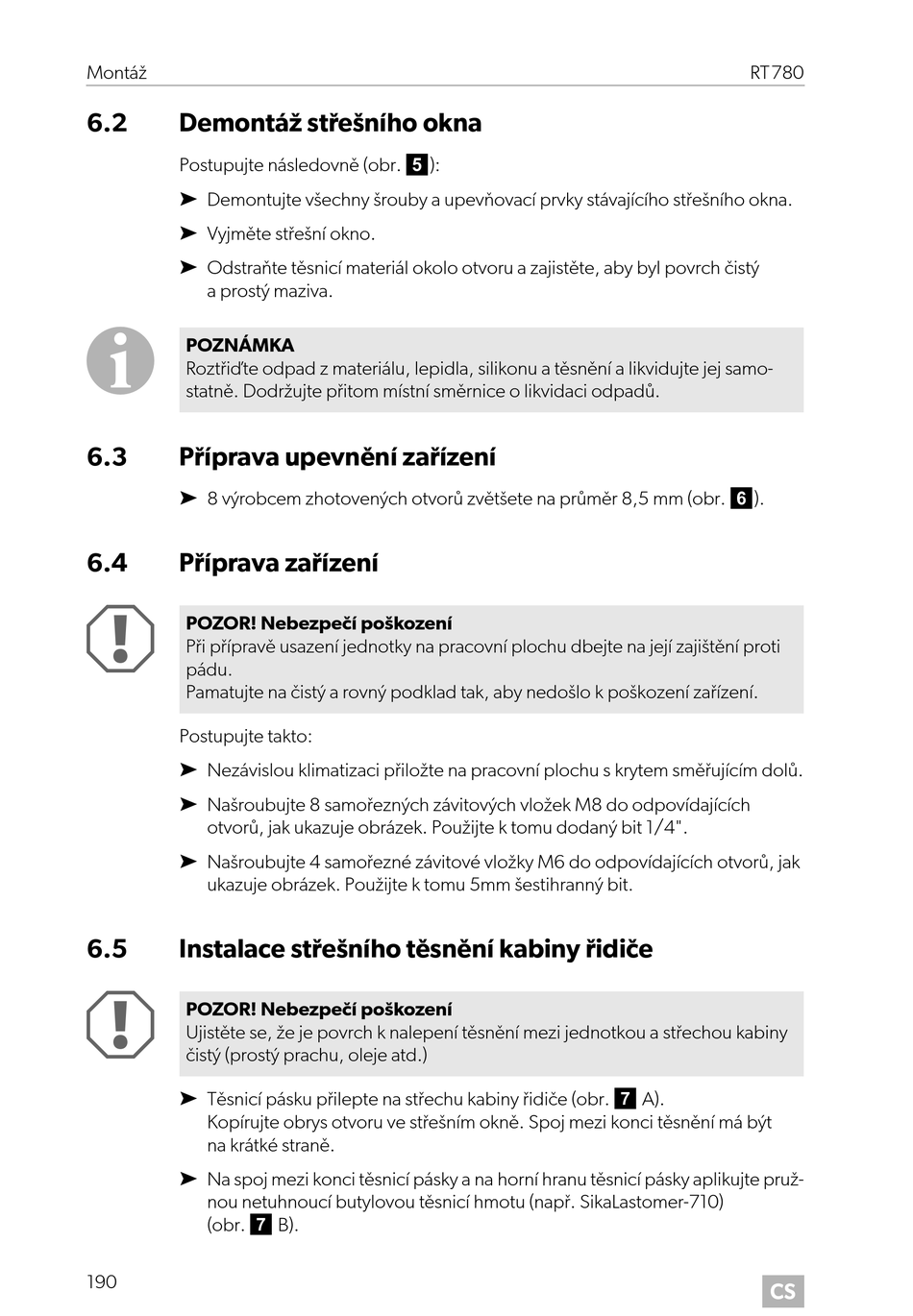

Montáž
6.2 Demontáž střešního okna
Postupujte následovně (obr. 5):
➤ Demontujte všechny šrouby a upevňovací prvky stávajícího střešního okna.
➤ Vyjměte střešní okno.
➤ Odstraňte těsnicí materiál okolo otvoru a zajistěte, aby byl povrch čistý
a prostý maziva.
I
POZNÁMKA
Roztřiďte odpad z materiálu, lepidla, silikonu a těsnění a likvidujte jej samo-
statně. Dodržujte přitom místní směrnice o likvidaci odpadů.
6.3 Příprava upevnění zařízení
➤ 8 výrobcem zhotovených otvorů zvětšete na průměr 8,5 mm (obr. 6).
6.4 Příprava zařízení
A
POZOR! Nebezpečí poškození
Při přípravě usazení jednotky na pracovní plochu dbejte na její zajištění proti
pádu.
Pamatujte na čistý a rovný podklad tak, aby nedošlo k poškození zařízení.
Postupujte takto:
➤ Nezávislou klimatizaci přiložte na pracovní plochu s krytem směřujícím dolů.
➤ Našroubujte 8 samořezných závitových vložek M8 do odpovídajících
otvorů, jak ukazuje obrázek. Použijte k tomu dodaný bit 1/4".
➤ Našroubujte 4 samořezné závitové vložky M6 do odpovídajících otvorů, jak
ukazuje obrázek. Použijte k tomu 5mm šestihranný bit.
6.5 Instalace střešního těsnění kabiny řidiče
A
POZOR! Nebezpečí poškození
Ujistěte se, že je povrch k nalepení těsnění mezi jednotkou a střechou kabiny
čistý (prostý prachu, oleje atd.)
➤ Těsnicí pásku přilepte na střechu kabiny řidiče (obr. 7 A).
Kopírujte obrys otvoru ve střešním okně. Spoj mezi konci těsnění má být
na krátké straně.
➤ Na spoj mezi konci těsnicí pásky a na horní hranu těsnicí pásky aplikujte pruž-
nou netuhnoucí butylovou těsnicí hmotu (např. SikaLastomer-710)
(obr. 7 B).
