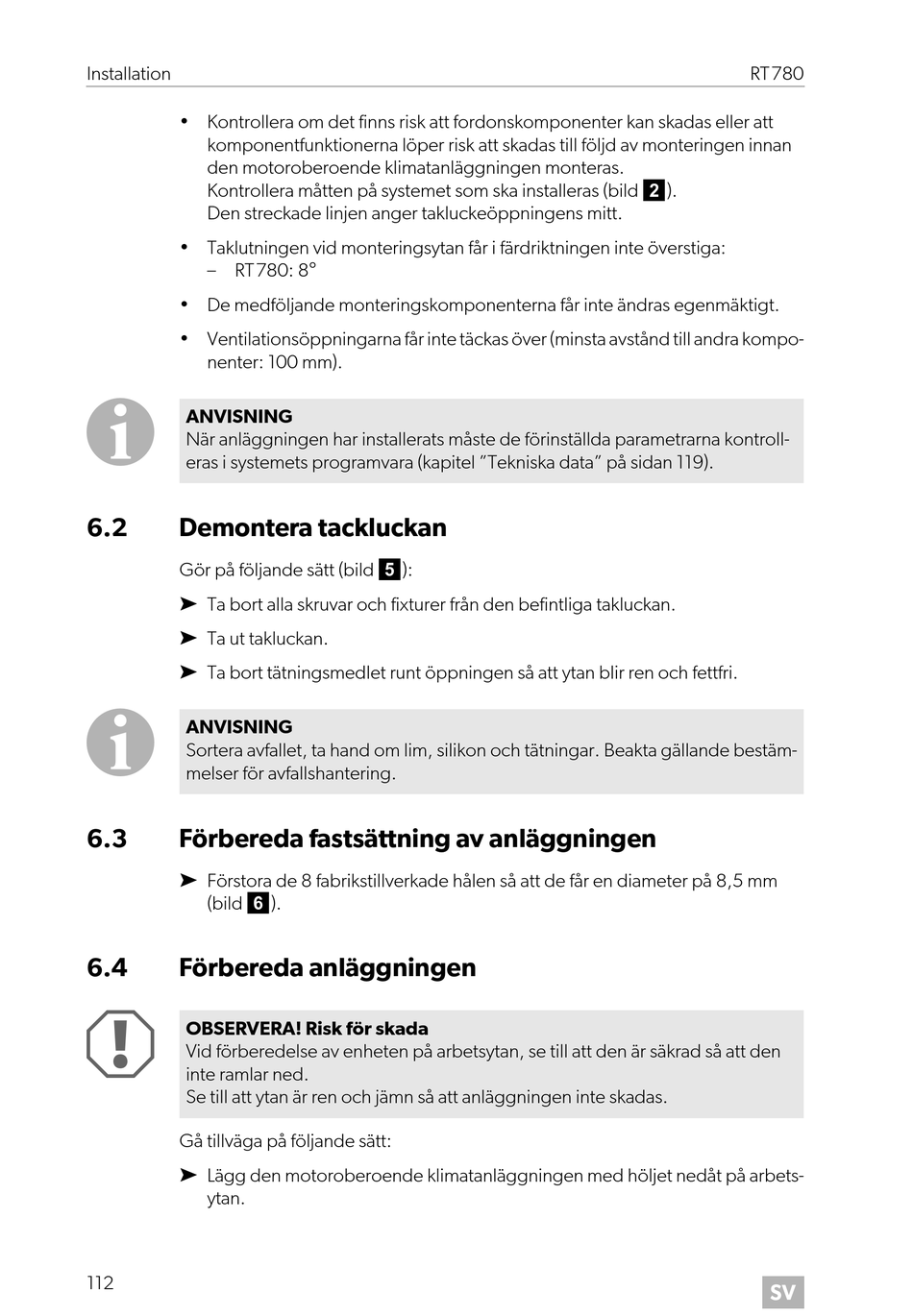

Installation
• Kontrollera om det finns risk att fordonskomponenter kan skadas eller att
komponentfunktionerna löper risk att skadas till följd av monteringen innan
den motoroberoende klimatanläggningen monteras.
Kontrollera måtten på systemet som ska installeras (bild 2).
Den streckade linjen anger takluckeöppningens mitt.
• Taklutningen vid monteringsytan får i färdriktningen inte överstiga:
– RT780: 8°
• De medföljande monteringskomponenterna får inte ändras egenmäktigt.
• Ventilationsöppningarna får inte täckas över (minsta avstånd till andra kompo-
nenter: 100 mm).
I
ANVISNING
När anläggningen har installerats måste de förinställda parametrarna kontroll-
eras i systemets programvara (kapitel "Tekniska data" på sidan 119).
6.2

Demontera tackluckan

Gör på följande sätt (bild 5):
➤ Ta bort alla skruvar och fixturer från den befintliga takluckan.
➤ Ta ut takluckan.
➤ Ta bort tätningsmedlet runt öppningen så att ytan blir ren och fettfri.
I
ANVISNING
Sortera avfallet, ta hand om lim, silikon och tätningar. Beakta gällande bestäm-
melser för avfallshantering.
6.3 Förbereda fastsättning av anläggningen
➤ Förstora de 8 fabrikstillverkade hålen så att de får en diameter på 8,5 mm
(bild 6).
6.4 Förbereda anläggningen
A
OBSERVERA! Risk för skada
Vid förberedelse av enheten på arbetsytan, se till att den är säkrad så att den
inte ramlar ned.
Se till att ytan är ren och jämn så att anläggningen inte skadas.
Gå tillväga på följande sätt:
➤ Lägg den motoroberoende klimatanläggningen med höljet nedåt på arbets-
ytan.
112
RT780
SV
