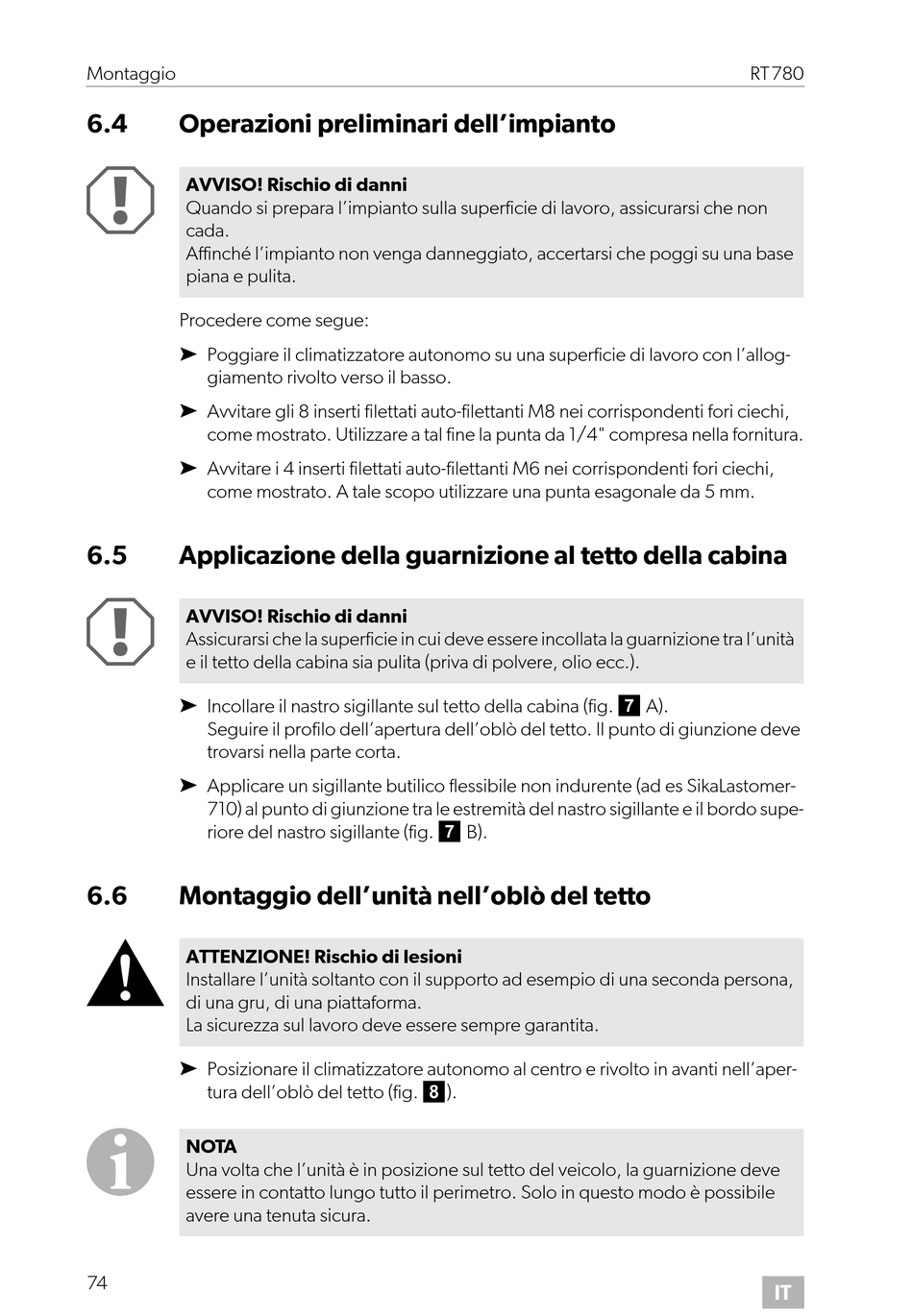

Montaggio
6.4

Operazioni preliminari dell'impianto

A
AVVISO! Rischio di danni
Quando si prepara l'impianto sulla superficie di lavoro, assicurarsi che non
cada.
Affinché l'impianto non venga danneggiato, accertarsi che poggi su una base
piana e pulita.
Procedere come segue:
➤ Poggiare il climatizzatore autonomo su una superficie di lavoro con l'allog-
giamento rivolto verso il basso.
➤ Avvitare gli 8 inserti filettati auto-filettanti M8 nei corrispondenti fori ciechi,
come mostrato. Utilizzare a tal fine la punta da 1/4" compresa nella fornitura.
➤ Avvitare i 4 inserti filettati auto-filettanti M6 nei corrispondenti fori ciechi,
come mostrato. A tale scopo utilizzare una punta esagonale da 5 mm.
6.5

Applicazione della guarnizione al tetto della cabina

A
AVVISO! Rischio di danni
Assicurarsi che la superficie in cui deve essere incollata la guarnizione tra l'unità
e il tetto della cabina sia pulita (priva di polvere, olio ecc.).
➤ Incollare il nastro sigillante sul tetto della cabina (fig. 7 A).
Seguire il profilo dell'apertura dell'oblò del tetto. Il punto di giunzione deve
trovarsi nella parte corta.
➤ Applicare un sigillante butilico flessibile non indurente (ad es SikaLastomer-
710) al punto di giunzione tra le estremità del nastro sigillante e il bordo supe-
riore del nastro sigillante (fig. 7 B).
6.6 Montaggio dell'unità nell'oblò del tetto
!
ATTENZIONE! Rischio di lesioni
Installare l'unità soltanto con il supporto ad esempio di una seconda persona,
di una gru, di una piattaforma.
La sicurezza sul lavoro deve essere sempre garantita.
➤ Posizionare il climatizzatore autonomo al centro e rivolto in avanti nell'aper-
tura dell'oblò del tetto (fig. 8).
I
NOTA
Una volta che l'unità è in posizione sul tetto del veicolo, la guarnizione deve
essere in contatto lungo tutto il perimetro. Solo in questo modo è possibile
avere una tenuta sicura.
74
RT780
IT
