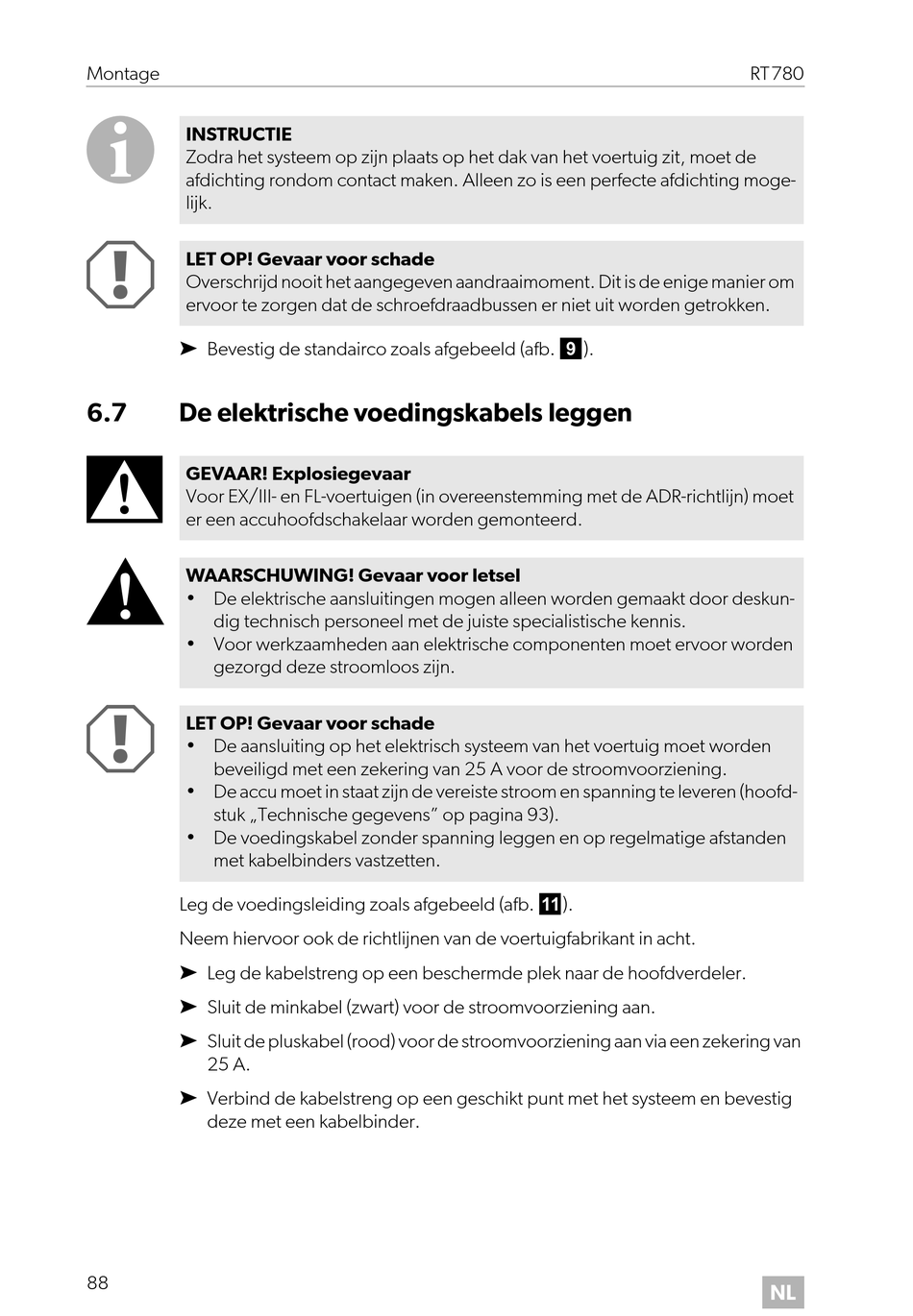

Montage
I
INSTRUCTIE
Zodra het systeem op zijn plaats op het dak van het voertuig zit, moet de
afdichting rondom contact maken. Alleen zo is een perfecte afdichting moge-
lijk.
A
LET OP! Gevaar voor schade
Overschrijd nooit het aangegeven aandraaimoment. Dit is de enige manier om
ervoor te zorgen dat de schroefdraadbussen er niet uit worden getrokken.
➤ Bevestig de standairco zoals afgebeeld (afb. 9).
6.7

De elektrische voedingskabels leggen

D
GEVAAR! Explosiegevaar
Voor EX/III- en FL-voertuigen (in overeenstemming met de ADR-richtlijn) moet
er een accuhoofdschakelaar worden gemonteerd.
!
WAARSCHUWING! Gevaar voor letsel
• De elektrische aansluitingen mogen alleen worden gemaakt door deskun-
dig technisch personeel met de juiste specialistische kennis.
• Voor werkzaamheden aan elektrische componenten moet ervoor worden
gezorgd deze stroomloos zijn.
A
LET OP! Gevaar voor schade
• De aansluiting op het elektrisch systeem van het voertuig moet worden
beveiligd met een zekering van 25 A voor de stroomvoorziening.
• De accu moet in staat zijn de vereiste stroom en spanning te leveren (hoofd-
stuk „Technische gegevens" op pagina 93).
• De voedingskabel zonder spanning leggen en op regelmatige afstanden
met kabelbinders vastzetten.
Leg de voedingsleiding zoals afgebeeld (afb. a).
Neem hiervoor ook de richtlijnen van de voertuigfabrikant in acht.
➤ Leg de kabelstreng op een beschermde plek naar de hoofdverdeler.
➤ Sluit de minkabel (zwart) voor de stroomvoorziening aan.
➤ Sluit de pluskabel (rood) voor de stroomvoorziening aan via een zekering van
25 A.
➤ Verbind de kabelstreng op een geschikt punt met het systeem en bevestig
deze met een kabelbinder.
88
RT780
NL
