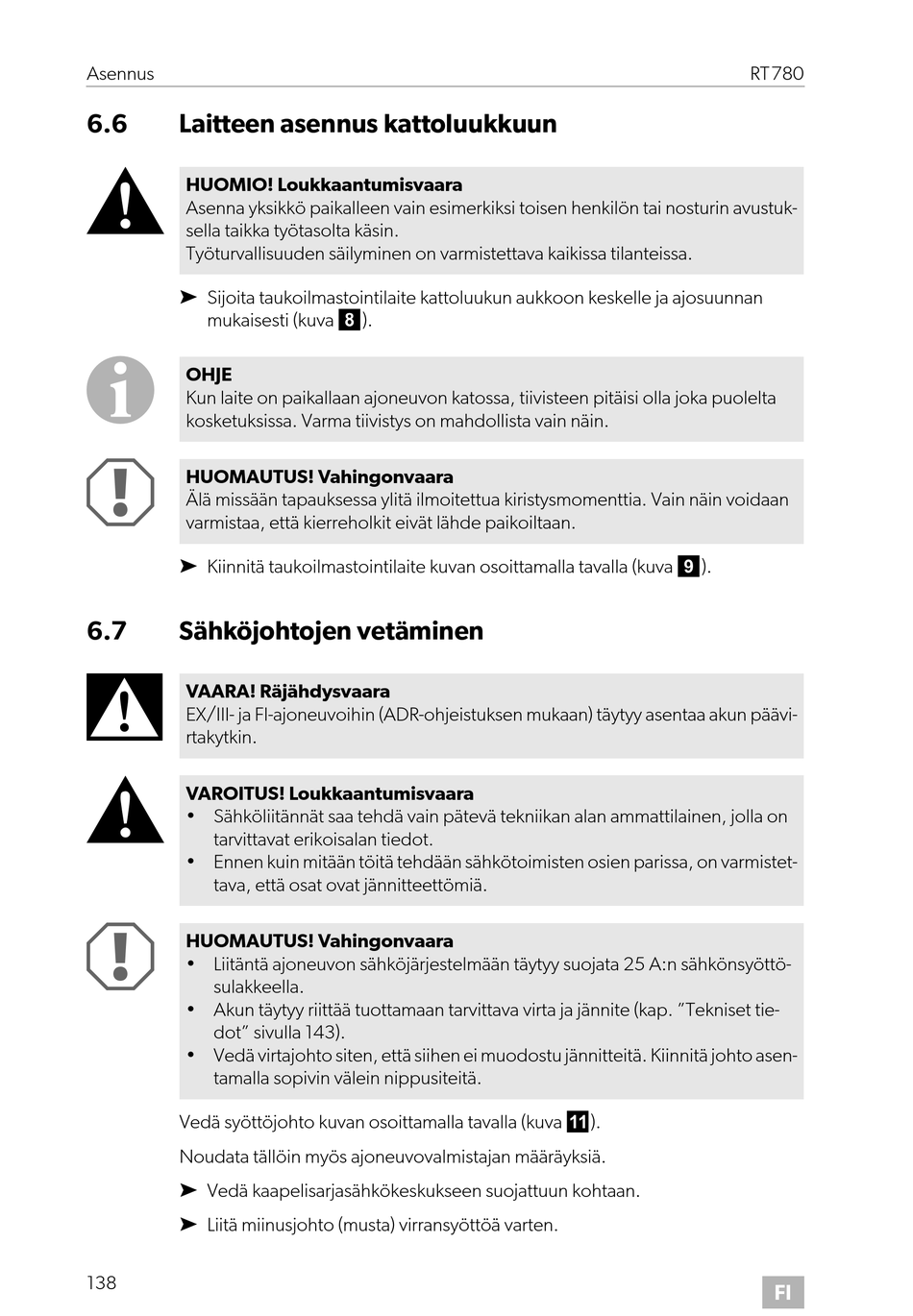

Laitteen Asennus Kattoluukkuun; Sähköjohtojen Vetäminen - Dometic COOLAIR RT780 Montageanleitung

Asennus
6.6

Laitteen asennus kattoluukkuun

!
HUOMIO! Loukkaantumisvaara
Asenna yksikkö paikalleen vain esimerkiksi toisen henkilön tai nosturin avustuk-
sella taikka työtasolta käsin.
Työturvallisuuden säilyminen on varmistettava kaikissa tilanteissa.
➤ Sijoita taukoilmastointilaite kattoluukun aukkoon keskelle ja ajosuunnan
mukaisesti (kuva 8).
I
OHJE
Kun laite on paikallaan ajoneuvon katossa, tiivisteen pitäisi olla joka puolelta
kosketuksissa. Varma tiivistys on mahdollista vain näin.
A
HUOMAUTUS! Vahingonvaara
Älä missään tapauksessa ylitä ilmoitettua kiristysmomenttia. Vain näin voidaan
varmistaa, että kierreholkit eivät lähde paikoiltaan.
➤ Kiinnitä taukoilmastointilaite kuvan osoittamalla tavalla (kuva 9).
6.7 Sähköjohtojen vetäminen
D
VAARA! Räjähdysvaara
EX/III- ja Fl-ajoneuvoihin (ADR-ohjeistuksen mukaan) täytyy asentaa akun päävi-
rtakytkin.
!
VAROITUS! Loukkaantumisvaara
• Sähköliitännät saa tehdä vain pätevä tekniikan alan ammattilainen, jolla on
tarvittavat erikoisalan tiedot.
• Ennen kuin mitään töitä tehdään sähkötoimisten osien parissa, on varmistet-
tava, että osat ovat jännitteettömiä.
A
HUOMAUTUS! Vahingonvaara
• Liitäntä ajoneuvon sähköjärjestelmään täytyy suojata 25 A:n sähkönsyöttö-
sulakkeella.
• Akun täytyy riittää tuottamaan tarvittava virta ja jännite (kap. "Tekniset tie-
dot" sivulla 143).
• Vedä virtajohto siten, että siihen ei muodostu jännitteitä. Kiinnitä johto asen-
tamalla sopivin välein nippusiteitä.
Vedä syöttöjohto kuvan osoittamalla tavalla (kuva a).
Noudata tällöin myös ajoneuvovalmistajan määräyksiä.
➤ Vedä kaapelisarjasähkökeskukseen suojattuun kohtaan.
➤ Liitä miinusjohto (musta) virransyöttöä varten.
138
RT780
FI
