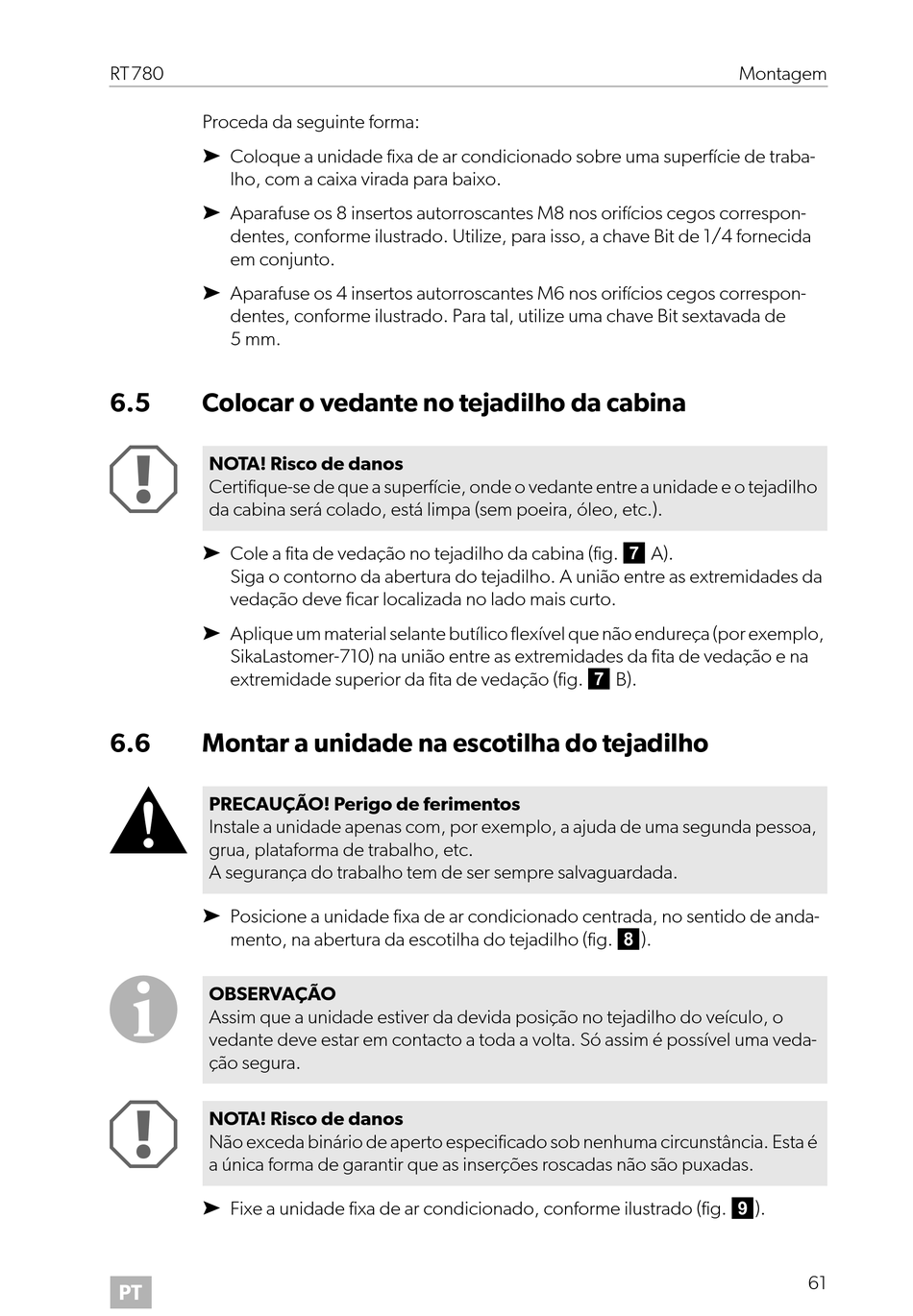

RT780
Proceda da seguinte forma:
➤ Coloque a unidade fixa de ar condicionado sobre uma superfície de traba-
lho, com a caixa virada para baixo.
➤ Aparafuse os 8 insertos autorroscantes M8 nos orifícios cegos correspon-
dentes, conforme ilustrado. Utilize, para isso, a chave Bit de 1/4 fornecida
em conjunto.
➤ Aparafuse os 4 insertos autorroscantes M6 nos orifícios cegos correspon-
dentes, conforme ilustrado. Para tal, utilize uma chave Bit sextavada de
5 mm.
6.5

Colocar o vedante no tejadilho da cabina

A
NOTA! Risco de danos
Certifique-se de que a superfície, onde o vedante entre a unidade e o tejadilho
da cabina será colado, está limpa (sem poeira, óleo, etc.).
➤ Cole a fita de vedação no tejadilho da cabina (fig. 7 A).
Siga o contorno da abertura do tejadilho. A união entre as extremidades da
vedação deve ficar localizada no lado mais curto.
➤ Aplique um material selante butílico flexível que não endureça (por exemplo,
SikaLastomer-710) na união entre as extremidades da fita de vedação e na
extremidade superior da fita de vedação (fig. 7 B).
6.6

Montar a unidade na escotilha do tejadilho

!
PRECAUÇÃO! Perigo de ferimentos
Instale a unidade apenas com, por exemplo, a ajuda de uma segunda pessoa,
grua, plataforma de trabalho, etc.
A segurança do trabalho tem de ser sempre salvaguardada.
➤ Posicione a unidade fixa de ar condicionado centrada, no sentido de anda-
mento, na abertura da escotilha do tejadilho (fig. 8).
I
OBSERVAÇÃO
Assim que a unidade estiver da devida posição no tejadilho do veículo, o
vedante deve estar em contacto a toda a volta. Só assim é possível uma veda-
ção segura.
A
NOTA! Risco de danos
Não exceda binário de aperto especificado sob nenhuma circunstância. Esta é
a única forma de garantir que as inserções roscadas não são puxadas.
➤ Fixe a unidade fixa de ar condicionado, conforme ilustrado (fig. 9).
PT
Montagem
61
