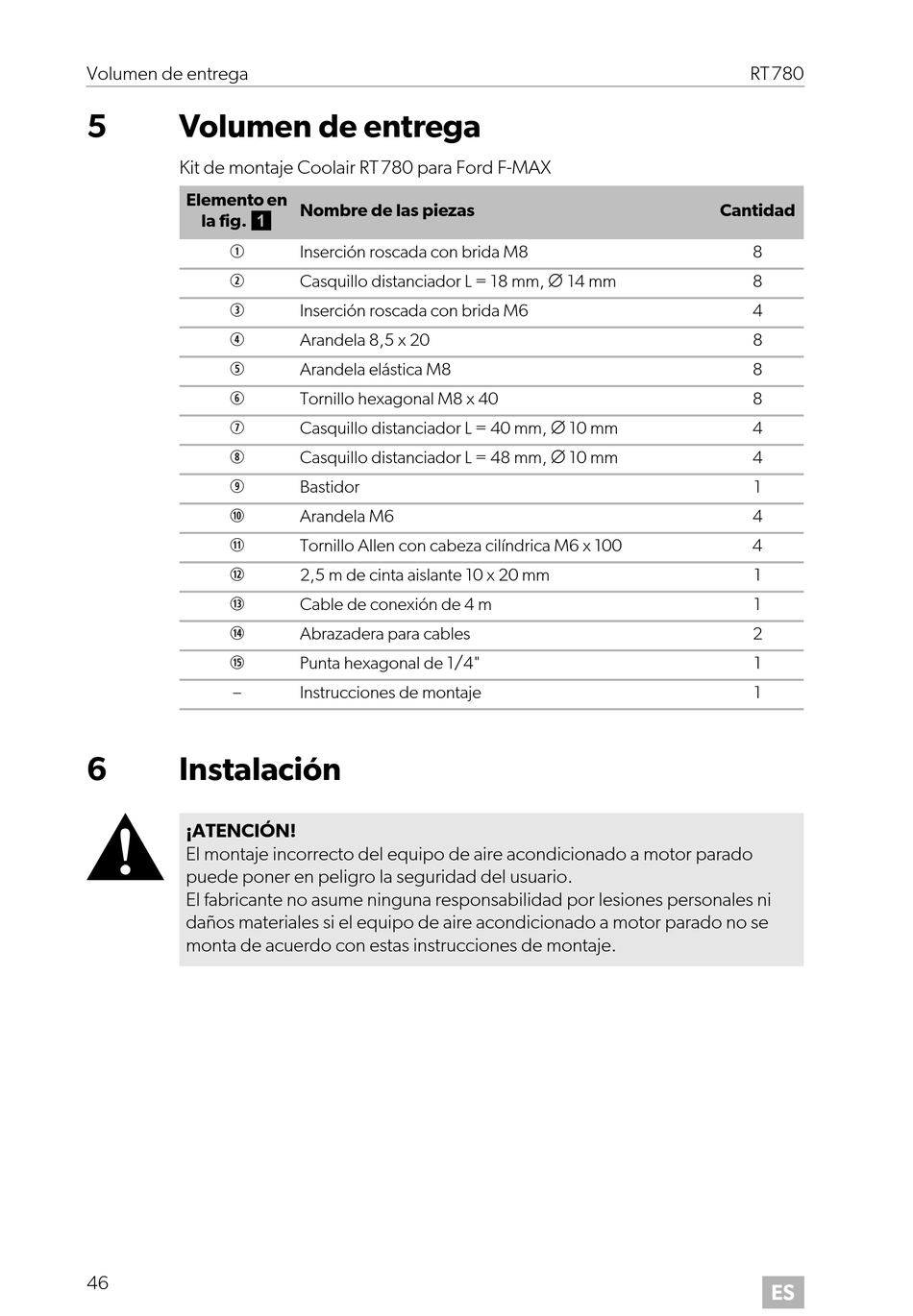

Volumen de entrega

5 Volumen de entrega
Kit de montaje Coolair RT780 para Ford F-MAX
Elemento en
la fig. 1















–
6 Instalación
!
¡ATENCIÓN!
El montaje incorrecto del equipo de aire acondicionado a motor parado
puede poner en peligro la seguridad del usuario.
El fabricante no asume ninguna responsabilidad por lesiones personales ni
daños materiales si el equipo de aire acondicionado a motor parado no se
monta de acuerdo con estas instrucciones de montaje.
46
Nombre de las piezas
Inserción roscada con brida M8
Casquillo distanciador L = 18 mm, ∅ 14 mm
Inserción roscada con brida M6
Arandela 8,5 x 20
Arandela elástica M8
Tornillo hexagonal M8 x 40
Casquillo distanciador L = 40 mm, ∅ 10 mm
Casquillo distanciador L = 48 mm, ∅ 10 mm
Bastidor
Arandela M6
Tornillo Allen con cabeza cilíndrica M6 x 100
2,5 m de cinta aislante 10 x 20 mm
Cable de conexión de 4 m
Abrazadera para cables
Punta hexagonal de 1/4"
Instrucciones de montaje
RT780
Cantidad
8
8
4
8
8
8
4
4
1
4
4
1
1
2
1
1
