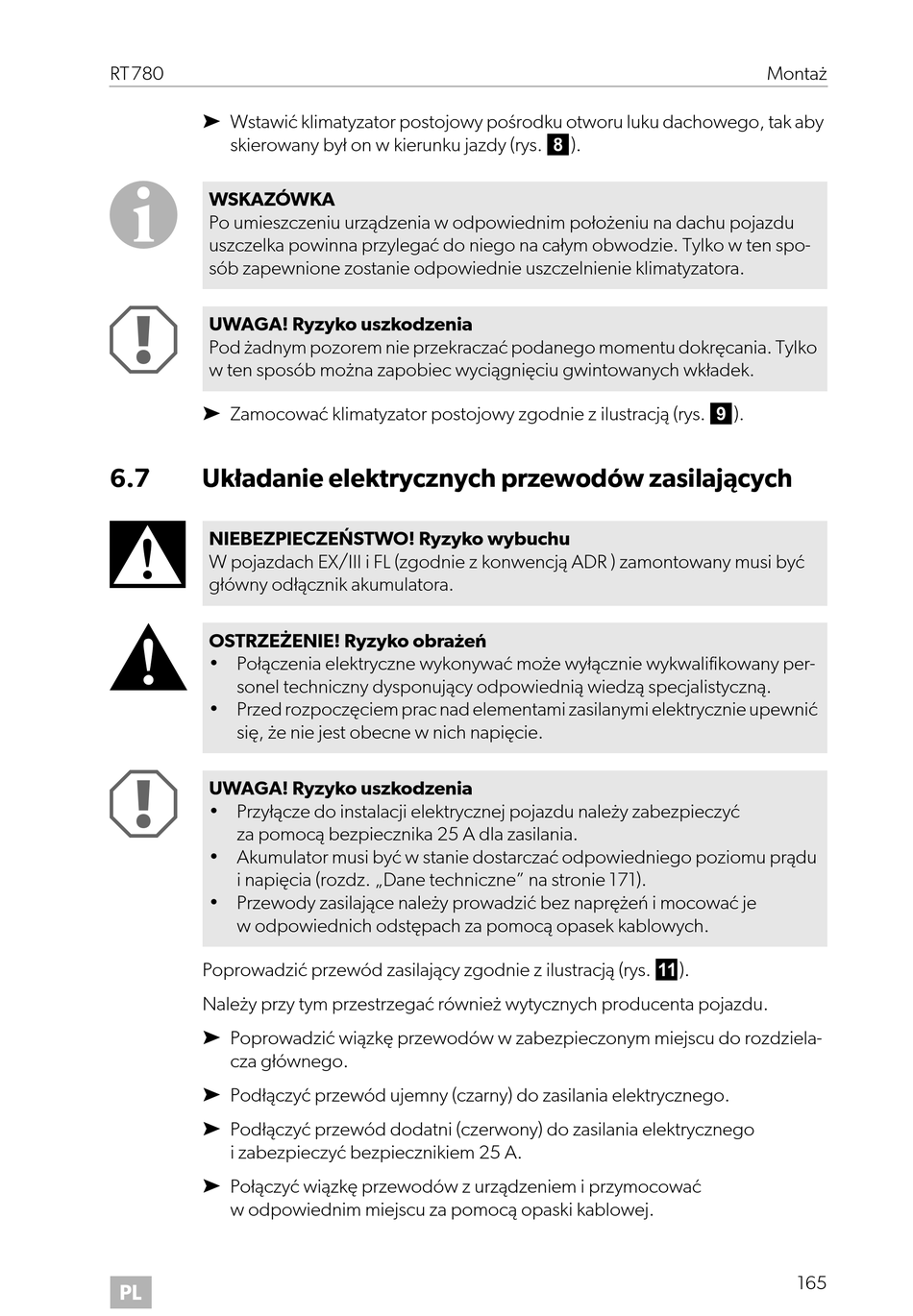

RT780
➤ Wstawić klimatyzator postojowy pośrodku otworu luku dachowego, tak aby
skierowany był on w kierunku jazdy (rys. 8).
I
WSKAZÓWKA
Po umieszczeniu urządzenia w odpowiednim położeniu na dachu pojazdu
uszczelka powinna przylegać do niego na całym obwodzie. Tylko w ten spo-
sób zapewnione zostanie odpowiednie uszczelnienie klimatyzatora.
A
UWAGA! Ryzyko uszkodzenia
Pod żadnym pozorem nie przekraczać podanego momentu dokręcania. Tylko
w ten sposób można zapobiec wyciągnięciu gwintowanych wkładek.
➤ Zamocować klimatyzator postojowy zgodnie z ilustracją (rys. 9).
6.7 Układanie elektrycznych przewodów zasilających
D
NIEBEZPIECZEŃSTWO! Ryzyko wybuchu
W pojazdach EX/III i FL (zgodnie z konwencją ADR ) zamontowany musi być
główny odłącznik akumulatora.
!
OSTRZEŻENIE! Ryzyko obrażeń
• Połączenia elektryczne wykonywać może wyłącznie wykwalifikowany per-
sonel techniczny dysponujący odpowiednią wiedzą specjalistyczną.
• Przed rozpoczęciem prac nad elementami zasilanymi elektrycznie upewnić
się, że nie jest obecne w nich napięcie.
A
UWAGA! Ryzyko uszkodzenia
• Przyłącze do instalacji elektrycznej pojazdu należy zabezpieczyć
za pomocą bezpiecznika 25 A dla zasilania.
• Akumulator musi być w stanie dostarczać odpowiedniego poziomu prądu
i napięcia (rozdz. „Dane techniczne" na stronie 171).
• Przewody zasilające należy prowadzić bez naprężeń i mocować je
w odpowiednich odstępach za pomocą opasek kablowych.
Poprowadzić przewód zasilający zgodnie z ilustracją (rys. a).
Należy przy tym przestrzegać również wytycznych producenta pojazdu.
➤ Poprowadzić wiązkę przewodów w zabezpieczonym miejscu do rozdziela-
cza głównego.
➤ Podłączyć przewód ujemny (czarny) do zasilania elektrycznego.
➤ Podłączyć przewód dodatni (czerwony) do zasilania elektrycznego
i zabezpieczyć bezpiecznikiem 25 A.
➤ Połączyć wiązkę przewodów z urządzeniem i przymocować
w odpowiednim miejscu za pomocą opaski kablowej.
PL
Montaż
165
