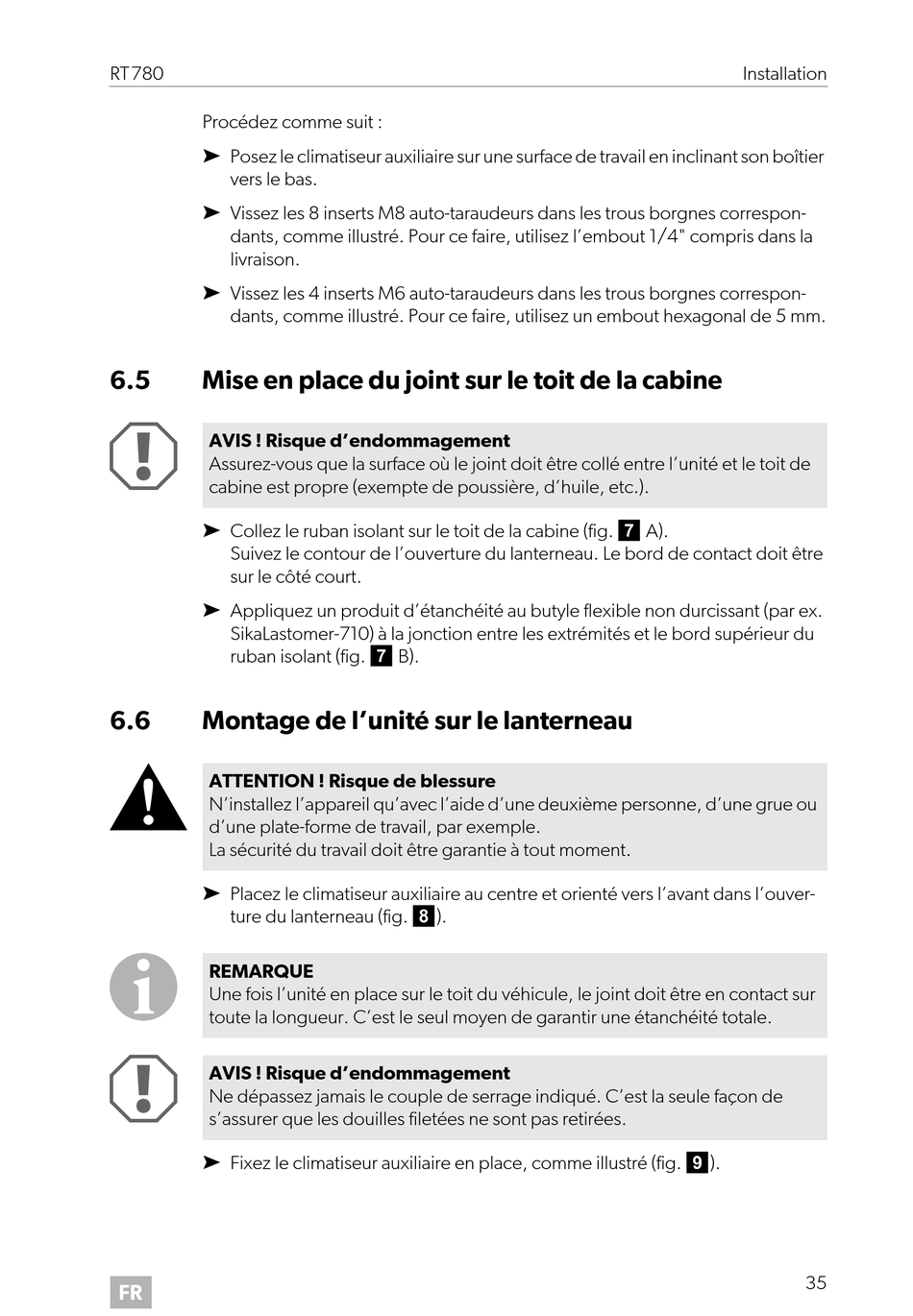

RT780
Procédez comme suit :
➤ Posez le climatiseur auxiliaire sur une surface de travail en inclinant son boîtier
vers le bas.
➤ Vissez les 8 inserts M8 auto-taraudeurs dans les trous borgnes correspon-
dants, comme illustré. Pour ce faire, utilisez l'embout 1/4" compris dans la
livraison.
➤ Vissez les 4 inserts M6 auto-taraudeurs dans les trous borgnes correspon-
dants, comme illustré. Pour ce faire, utilisez un embout hexagonal de 5 mm.
6.5

Mise en place du joint sur le toit de la cabine

A
AVIS ! Risque d'endommagement
Assurez-vous que la surface où le joint doit être collé entre l'unité et le toit de
cabine est propre (exempte de poussière, d'huile, etc.).
➤ Collez le ruban isolant sur le toit de la cabine (fig. 7 A).
Suivez le contour de l'ouverture du lanterneau. Le bord de contact doit être
sur le côté court.
➤ Appliquez un produit d'étanchéité au butyle flexible non durcissant (par ex.
SikaLastomer-710) à la jonction entre les extrémités et le bord supérieur du
ruban isolant (fig. 7 B).
6.6 Montage de l'unité sur le lanterneau
!
ATTENTION ! Risque de blessure
N'installez l'appareil qu'avec l'aide d'une deuxième personne, d'une grue ou
d'une plate-forme de travail, par exemple.
La sécurité du travail doit être garantie à tout moment.
➤ Placez le climatiseur auxiliaire au centre et orienté vers l'avant dans l'ouver-
ture du lanterneau (fig. 8).
I
REMARQUE
Une fois l'unité en place sur le toit du véhicule, le joint doit être en contact sur
toute la longueur. C'est le seul moyen de garantir une étanchéité totale.
A
AVIS ! Risque d'endommagement
Ne dépassez jamais le couple de serrage indiqué. C'est la seule façon de
s'assurer que les douilles filetées ne sont pas retirées.
➤ Fixez le climatiseur auxiliaire en place, comme illustré (fig. 9).
FR
Installation
35
