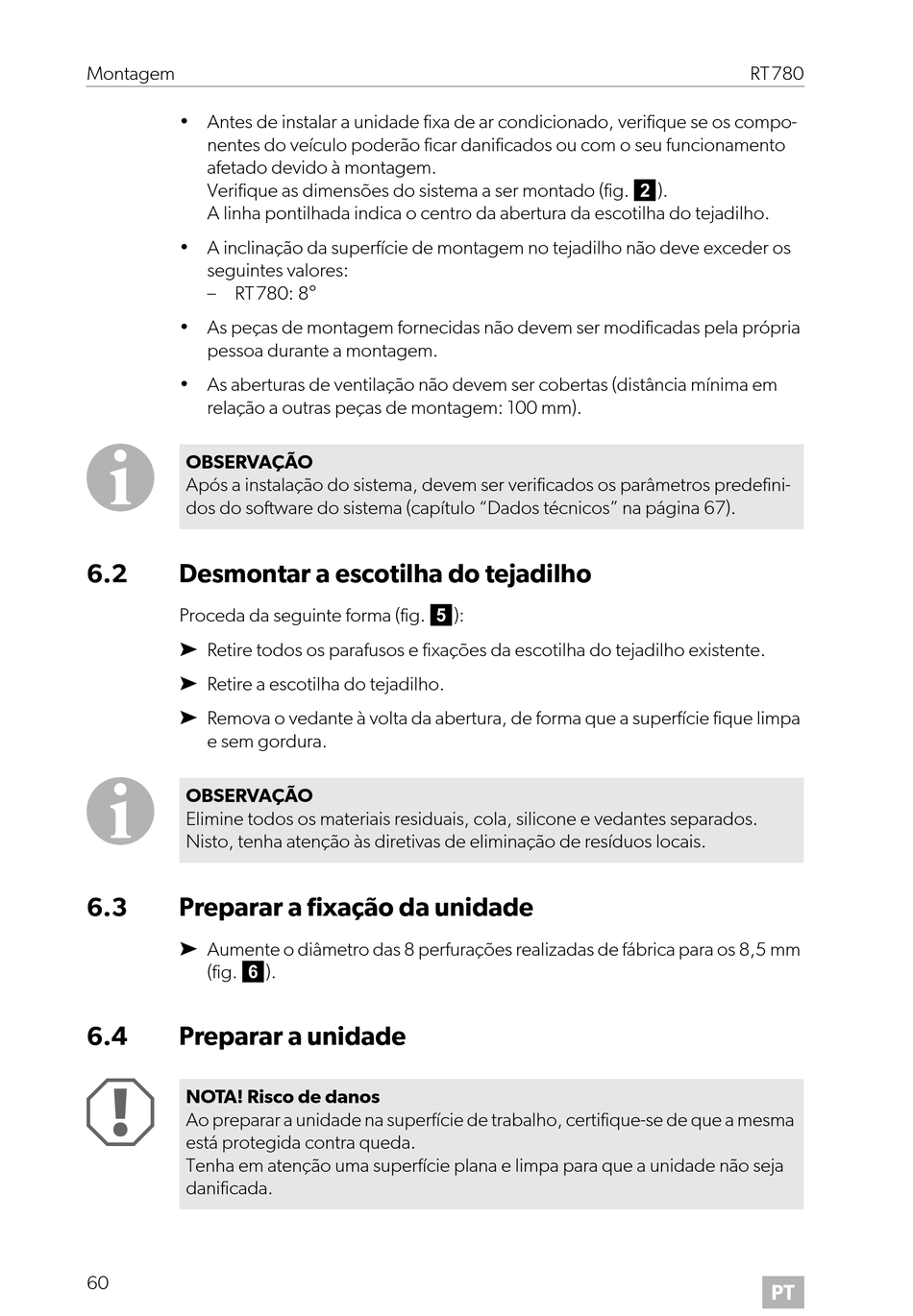

Montagem
• Antes de instalar a unidade fixa de ar condicionado, verifique se os compo-
nentes do veículo poderão ficar danificados ou com o seu funcionamento
afetado devido à montagem.
Verifique as dimensões do sistema a ser montado (fig. 2).
A linha pontilhada indica o centro da abertura da escotilha do tejadilho.
• A inclinação da superfície de montagem no tejadilho não deve exceder os
seguintes valores:
– RT780: 8°
• As peças de montagem fornecidas não devem ser modificadas pela própria
pessoa durante a montagem.
• As aberturas de ventilação não devem ser cobertas (distância mínima em
relação a outras peças de montagem: 100 mm).
I
OBSERVAÇÃO
Após a instalação do sistema, devem ser verificados os parâmetros predefini-
dos do software do sistema (capítulo "Dados técnicos" na página 67).
6.2

Desmontar a escotilha do tejadilho

Proceda da seguinte forma (fig. 5):
➤ Retire todos os parafusos e fixações da escotilha do tejadilho existente.
➤ Retire a escotilha do tejadilho.
➤ Remova o vedante à volta da abertura, de forma que a superfície fique limpa
e sem gordura.
I
OBSERVAÇÃO
Elimine todos os materiais residuais, cola, silicone e vedantes separados.
Nisto, tenha atenção às diretivas de eliminação de resíduos locais.
6.3 Preparar a fixação da unidade
➤ Aumente o diâmetro das 8 perfurações realizadas de fábrica para os 8,5 mm
(fig. 6).
6.4

Preparar a unidade

A
NOTA! Risco de danos
Ao preparar a unidade na superfície de trabalho, certifique-se de que a mesma
está protegida contra queda.
Tenha em atenção uma superfície plana e limpa para que a unidade não seja
danificada.
60
RT780
PT
