Føring Af Elektriske Forsyningsledninger - Dometic COOLAIR RT780 Montageanleitung

RT780
A
VIGTIGT! Fare for beskadigelse
Overskrid aldrig det anførte drejningsmoment. Kun på den måde kan det und-
gås, at gevindindsatserne rives ud.
➤ Fastgør standklimaanlægget som vist (fig. 9).

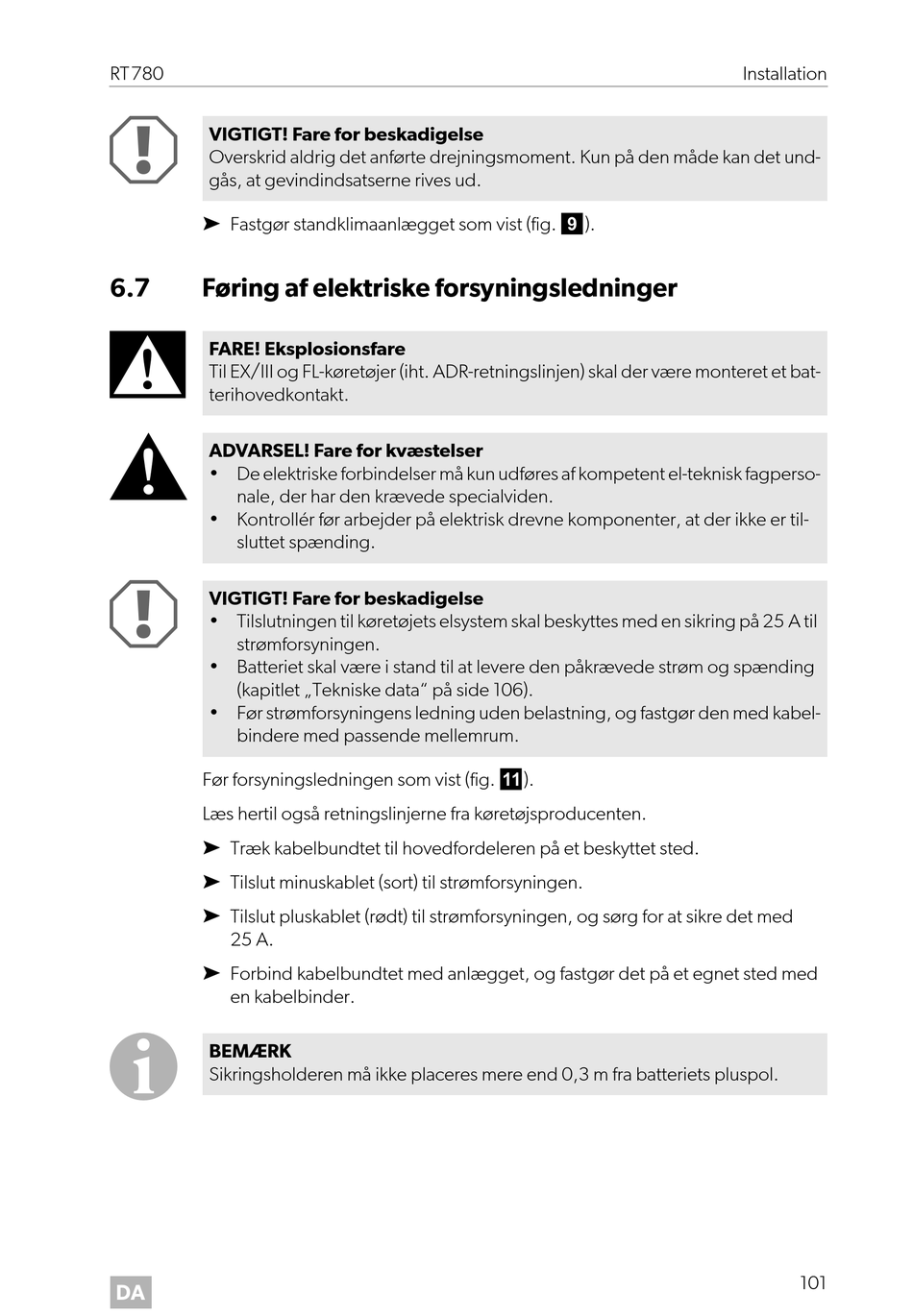

6.7 Føring af elektriske forsyningsledninger
D
FARE! Eksplosionsfare
Til EX/III og FL-køretøjer (iht. ADR-retningslinjen) skal der være monteret et bat-
terihovedkontakt.
!
ADVARSEL! Fare for kvæstelser
• De elektriske forbindelser må kun udføres af kompetent el-teknisk fagperso-
nale, der har den krævede specialviden.
• Kontrollér før arbejder på elektrisk drevne komponenter, at der ikke er til-
sluttet spænding.
A
VIGTIGT! Fare for beskadigelse
• Tilslutningen til køretøjets elsystem skal beskyttes med en sikring på 25 A til
strømforsyningen.
• Batteriet skal være i stand til at levere den påkrævede strøm og spænding
(kapitlet „Tekniske data" på side 106).
• Før strømforsyningens ledning uden belastning, og fastgør den med kabel-
bindere med passende mellemrum.
Før forsyningsledningen som vist (fig. a).
Læs hertil også retningslinjerne fra køretøjsproducenten.
➤ Træk kabelbundtet til hovedfordeleren på et beskyttet sted.
➤ Tilslut minuskablet (sort) til strømforsyningen.
➤ Tilslut pluskablet (rødt) til strømforsyningen, og sørg for at sikre det med
25 A.
➤ Forbind kabelbundtet med anlægget, og fastgør det på et egnet sted med
en kabelbinder.
I
BEMÆRK
Sikringsholderen må ikke placeres mere end 0,3 m fra batteriets pluspol.
DA
Installation
101
