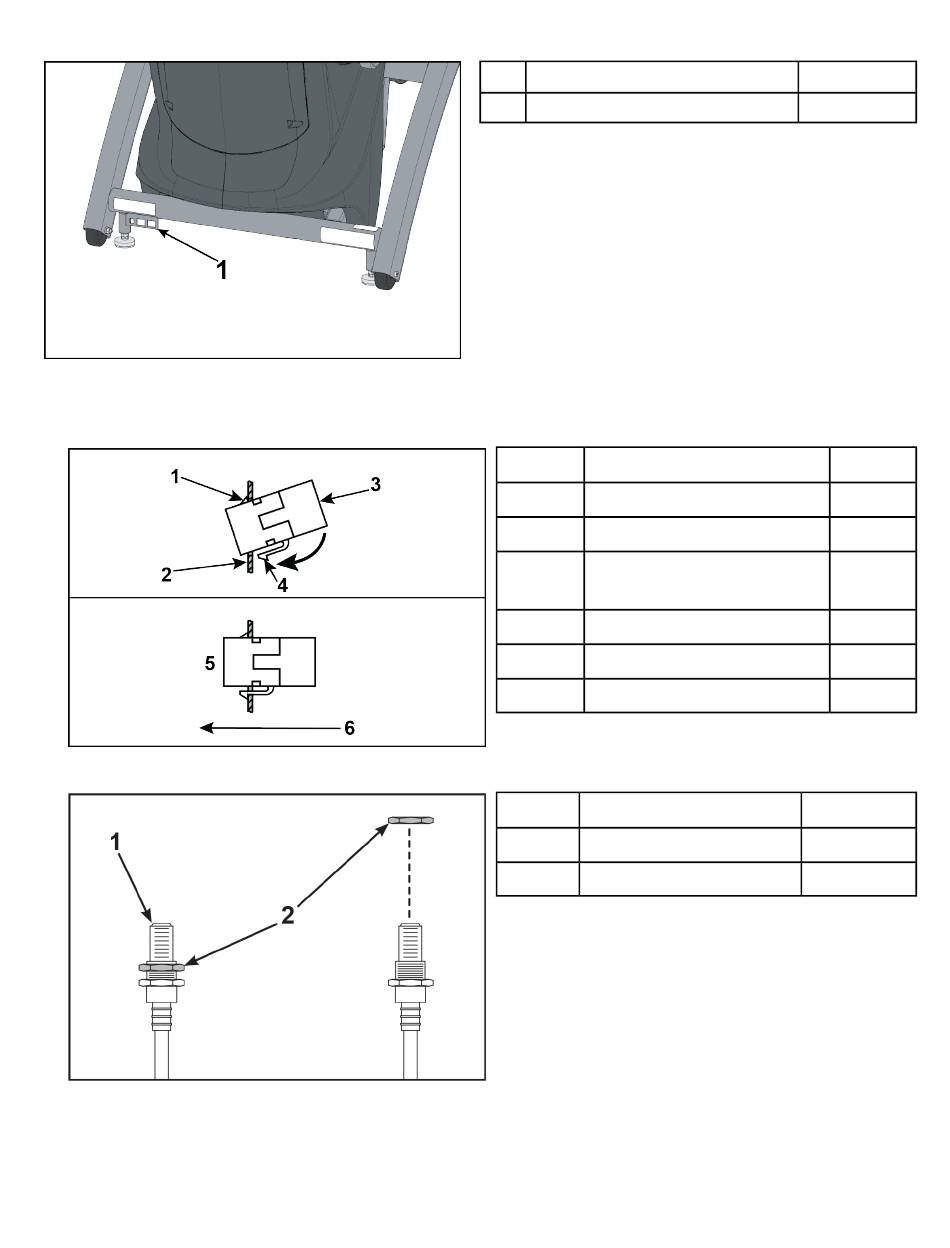

1. Die optionalen Kupplungen durch Einhaken der oberen Zunge und Einrasten der unteren Zunge
auf der Montageplatte befestigen.
2. Entfernen Sie die Mutter am Ende des Koax-Kabels.
3. Legen Sie das Koaxialkabel in die D-förmige Öffnung in der Montageplatte auf der Vorderseite des
Geräts.
4. Drehen Sie die in Schritt 2 entfernte Mutter auf das Koax-Kabel.
Cybex 771A/771AT, 772A/772AT Arc Trainer Teilnummer 5771-1 K
Beschreibung
1
Anordnung der Montageplatte
1
2
3
4
5
6
1
2
Seite 27 von 97
Beschreibung
Untere Lasche
Montageplatte
Ethernet- oder HDMI-
Koppler
Untere Lasche
Installiert
Gerätvorderseite
Beschreibung
Koaxialkabel
Mutter
Menge
1
Menge
1
1
1
1
1
1
Menge
1
1
