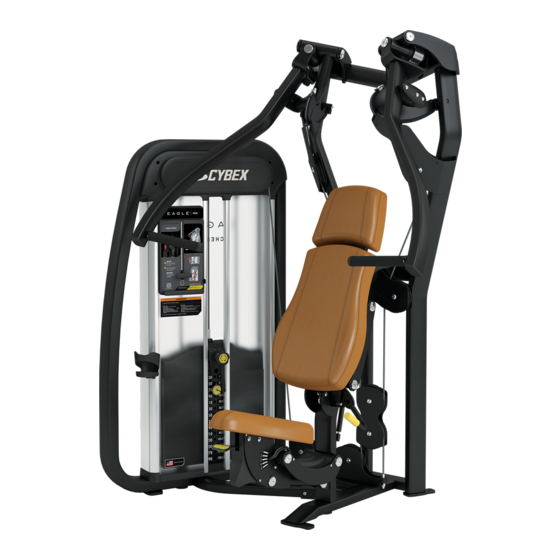

CYBEX Eagle Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Eagle:
- Bedienungsanleitung (26 Seiten) ,
- Bedienungsanleitung (26 Seiten)
Verwandte Anleitungen für CYBEX Eagle
Inhaltszusammenfassung für CYBEX Eagle
- Seite 1 Eagle Overhead Press ® Bedienungsanleitung Kraftmaschinen Best.-Nr. 11010-999-1 M www.cybexintl.com...
-
Seite 2: Inhaltsverzeichnis
Marken der Cybex International, Inc. ® HAFTUNGSAUSSCHLUSS: Cybex International, Inc. gewährt keine Sicherheiten oder Garantien in Bezug auf den Inhalt dieses Handbuchs. Wir behalten uns das Recht vor, dieses Dokument bzw. das hierin beschriebene Produkt jederzeit und ohne Vorankündigung zu ändern, ohne die Verpflichtung einzugehen, Personen von solchen Änderungen zu benachrichtigen. -
Seite 3: Sicherheitsrichtlinien Und Maßnahmen
Ankerlöcher auf einer stabilen, ebenen Oberfläche verankert werden. Die minimale Zugfestigkeit der Befestigungen muss mindestens • 500 lbs. (230 kg) betragen. Cybex empfiehlt 3/8 Zoll Schrauben mit Festigkeitsklasse 2 oder höher. Für jede Ankerposition ist eine Zugkraft von mindestens 220 Pfund/100 kg erforderlich. -
Seite 4: Sicherheitsanweisungen Für Den Benutzer
Benutzen Sie KEINE Gewichte, wenn sich die isolierten Kraftgeräte in einer erhöhten Position • befinden oder benutzen Sie die Geräte in dieser Position überhaupt nicht. Nehmen Sie KEINE Erhöhung des Gewichtswiderstands am Gerät vor, außer der von Cybex zur • Verfügung gestellten. -
Seite 5: Warnhinweise Und Vorsichtsmaßnahmen
Bedienungsanleitung für Cybex Warnhinweise und Vorsichtsmaßnahmen Warnaufkleber weisen auf Situationen mit Gefahrenpotenzial hin, das zum Tode oder zu schweren Verletzungen führen kann, wenn die Vorsichtsmaßnahmen nicht eingehalten werden. Sicherheitsaufkleber weisen auf Situationen mit Gefahrenpotenzial hin, das zum Tode oder zu schweren Verletzungen führen kann, wenn die Vorsichtsmaßnahmen nicht eingehalten... -
Seite 6: Ersetzen Der Aufkleber
Bedienungsanleitung für Cybex Ersetzen der Aufkleber BESCHREIBUNG TEILENR. A. Warnungsaufkleber ....4605-381-1 B. Sicherheitsaufkleber ....4000Y316-1 C. Sicherheitsaufkleber ....4520-362-1 D. Sicherheitsaufkleber ....8500-026-1... -
Seite 7: Training
Bedienungsanleitung für Cybex Training Vorgesehene Verwendung Dieses Gerät dient zur Verbesserung der allgemeinen körperlichen Fitness und für Trainingszwecke im kommerziellen Bereich. Anweisungen Lesen Sie vor Verwendung dieser Maschine alle Anweisungen und Warnhinweise im Sicherheitsabschnitt dieser Bedienungsanleitung gründlich durch. Alle Stellen an diesem Gerät, die reguliert werden können, haben gelbe Griffe oder Knöpfe. - Seite 8 Bedienungsanleitung für Cybex ACHTUNG: Das Nichtbefolgen der Vorsichtsmaßnahmen kann zu schweren Verletzungen führen. Verwenden Sie die Geräte nur entsprechend den Abbildungen auf den Hinweisschildern, die an jedem Gerät angebracht sind. Eine fehlerhafte Benutzung kann zu Verletzungen führe. START ENDE Trainierte Bewegungen...
-
Seite 9: Zusammenbau
A. Überprüfen, ob das Trainingsgerät die bestellte Farbe aufweist. B. Überprüfen, ob alle Gewichtsplatten und die Gewichtsplatten-Aufkleber vorhanden sind. C. Überprüfen, ob die Cybex Eagle Bankdrücken nach oben Bedienungsanleitung im Lieferumfang enthalten ist. D. Überprüfen, ob die Garantieerklärung beiliegt. Trainingsgerät an den gewünschten Aufstellungsort bringen. - Seite 10 Bedienungsanleitung für Cybex E. Den Seilzug ausfindig machen, der mit der Exzenterrolle verbunden ist. Siehe Abbildung 2. Sechskantmutter/ Schraube, Unterlegscheibe und Sechskantmutter entfernen, mit denen die Riemenscheibe Unterlegscheibe an der Riemenscheibenhalterung befestigt ist. Riemen- G. Die Riemenscheibe von der Riemenscheibenhalterung entfernen.
- Seite 11 Bedienungsanleitung für Cybex Die in Abbildung 6 gezeigten unteren beiden Schrauben lockern. HINWEIS: Die unteren beiden Schrauben nicht entfernen. G. Die oberen beiden Befestigungsschrauben der hinteren Verkleidung entfernen. Siehe Abbildung 7. H. Die hintere Verkleidung vorsichtig nach oben schieben und entfernen.
- Seite 12 Bedienungsanleitung für Cybex L. Die Führungsstange absenken und mit dem unteren Einsatz und Stellschrauben (nicht Sicherungsring befestigen. Schritte 6J bis 6L für die abgebildet) sind auf dieser Seite zu andere Führungsstange wiederholen. Bandriemen finden. Verlegung des Bandriemens. Stufen- A. Überprüfen, ob der Riemen durch die Oberseite der gewicht- Riemenscheibenhalterung verlegt ist.
- Seite 13 Gewichtsplatten. Siehe Abbildung 18. Abbildung 17 HINWEIS: Das Trainingsgerät muss regelmäßig überprüft und gewartet werden. Erforderliche Prüfungs- und Wartungsmaßnahmen sind in der CYBEX Eagle Bedienungsanleitung zu finden. Wenn die CYBEX Eagle Bedienungsanleitung nicht Führungsstange verfügbar ist oder wenn Sie Fragen oder Probleme haben, wenden Sie sich telefonisch unter +1 888 462 9239 an den CYBEX-Kundendienst.
-
Seite 14: Wartung
Die Durchführung der vorbeugender Wartungsmaßnahmen helfen die Cybex-Kraftmaschinen dauerhaft sicher und störungsfrei zu erhalten. Cybex ist nicht für die Durchführung der regelmäßigen Inspektions- und Wartungsarbeiten der Geräte verantwortlich. Ihr Personal muss in die Inspektions- und Wartungsarbeiten sowie Maßnahmen zur Meldung bzw. Aufnahme von Zwischenfällen eingewiesen werden. Die Telefonmitarbeiter von Cybex stehen zur Verfügung, um alle möglichen Fragen Ihrerseits zu beantworten. - Seite 15 Bedienungsanleitung für Cybex Reinigen der Polster Dann Stellen Sie eine Lösung aus 10 % haushaltsüblicher Flüssigseife und warmem Wasser her. Tragen Sie diese mit einem weichen, feuchten Tuch auf. Leichte Verschmutzungen Tragen Sie bei Bedarf eine Lösung mit flüssigem Reinigungsmittel mit einer weichen Bürste auf.
- Seite 16 Bedienungsanleitung für Cybex Wischen Sie alle Rahmen mit einer milden Lösung aus warmem Wasser und Autoseife ab. Die Flächen sorgfältig trocknen. VERMEIDEN Sie den Gebrauch von säure- oder chlorhaltigen Reinigern sowie Scheuermitteln, da diese das Gerät zerkratzen oder beschädigen können.
-
Seite 17: Wöchentliche Arbeiten
Bedienungsanleitung für Cybex Wöchentliche Arbeiten Überprüfen aller Muttern und Schrauben Ziehen Sie bei Bedarf lose Muttern und Schrauben fest. WARNHINWEIS: Wenn die folgenden Warnhinweise nicht beachtet werden, besteht das Risiko schwerer oder tödlicher Verletzungen. Entfernen Sie alle verschlissenen Seile und Riemen. Verschlissene Seile und Riemen können versagen, wenn sie nicht ausgetauscht werden. - Seite 18 Bedienungsanleitung für Cybex Riemen Zustand des Riemens 3D-Ansicht 3D- oder Seitenansicht Ablösung des Riemenmantels Welle im Riemen Ersetzen Kante des Riemens (beide Seiten) Riemen, wenn untersuchen. Riemen ersetzen, Bereich mehr wenn ein Teil schmaler als der 0,76 mm (0,03 Zoll) Rest ist.
-
Seite 19: Jährliche Arbeiten
Bedienungsanleitung für Cybex ACHTUNG: Wenn die folgenden Warnhinweise nicht beachtet werden, besteht das Risiko schwerer Verletzungen oder Sachschäden. Verwenden Sie die Griffe nicht mehr, wenn weniger als 3 mm Material an der Kante verbleiben. Alle verschlissenen Griffe sofort austauschen. Fehler beim Austauschen von abgenutzten Hanteln können zu Verletzungen oder Sachschäden führen. -
Seite 20: Einstellung Der Seilzüge
Bedienungsanleitung für Cybex Einstellung der Seilzüge Erforderliches Werkzeug 9/16"-Schraubenschlüssel (2) An Cybex-Kraftmaschinen werden vier verschiedene Arten von Seilzug-Spannvorrichtungen verwendet: Einstellung Beschreibung Abbildung der Seilzüge Bei dieser Art der Vorrichtung wird eine Kontermutter und eine Spannmutter am Seilnockenende zur Kontermutter- primären Verstellung genutzt. -
Seite 21: Einstellung Der Riemen
Bedienungsanleitung für Cybex Einstellung Beschreibung Abbildung der Seilzüge Nockenbolzen- Mutter Diese Art der Einstell- vorrichtung Einstellvorrichtung verfügt über einen Spannbolzen an der Einstellvorrichtung Halterung der Riemenscheibe. am Nockenende Lockern Sie die Mutter und drehen Sie den Nockenbolzen, um das Seil zu spannen. -
Seite 22: Kundenservice
Das Telefon ist von Montag bis Freitag zwischen 8:30 Uhr und 18:00 Uhr amerikanischer Ostküstenzeit besetzt. Cybex-Kunden in den USA können den Kundenservice unter 888 462 9239 gebührenfrei anrufen. Cybex-Kunden außerhalb der USA erreichen den Cybex-Kundendienst telefonisch unter +1 508 533 4300 oder per Fax unter +1 508 533 5183. -
Seite 23: Rückgabegenehmigung (Rma)
Wenden Sie sich für alle Garantieangelegenheiten an den Cybex-Vertragshändler. Ihr Vertragshändler wird bei Bedarf eine RMA-Nummer von Cybex anfordern. Defekte Teile oder Geräte werden von Cybex nur mit gültiger RMA-Nummer und einem ARS-Etikett (Automated Return Service) akzeptiert. Nehmen Sie vor jeder Rücksendung von defekten Teilen Kontakt mit dem Kundenservice von Cybex auf. - Seite 26 10 Trotter Drive Medway, MA 02053 508-533-4300 FAX 508-533-5183 • • www.cybexintl.com...
