Koppler
Benötigte Werkzeuge
• Kreuzschlitzschraubenzieher
• Kurzer Kreuzschlitzschraubendreher
• 3/16-Zoll-Inbusschlüssel (im Lieferumfang enthalten)
• 7/32-Zoll-Inbusschlüssel (2) (im Lieferumfang enthalten)
• 9/16-Zoll-Gabelschlüssel (2)
Das Gerät heben und verschieben
1. Große Schrauben und Versandstützen entfernen. Verpackungsmaterial noch auf den Gestängearmen
angebracht lassen. Das schützt die Lackierung vor Kratzern beim Aufbau.
2. Halten Sie die hinteren Abstellstützen fest und heben Sie das Gerät mit je einer Person auf jeder
Seite an.
3. Heben Sie die hinteren Abstellstützen an, sodass die vorderen Transporträder über den Boden
rollen können.
Wenden Sie die korrekte Hebemethode an.
4. Schieben Sie das Gerät zur vorgesehenen Stelle.
5. Senken Sie hinteren Abstellstützen.

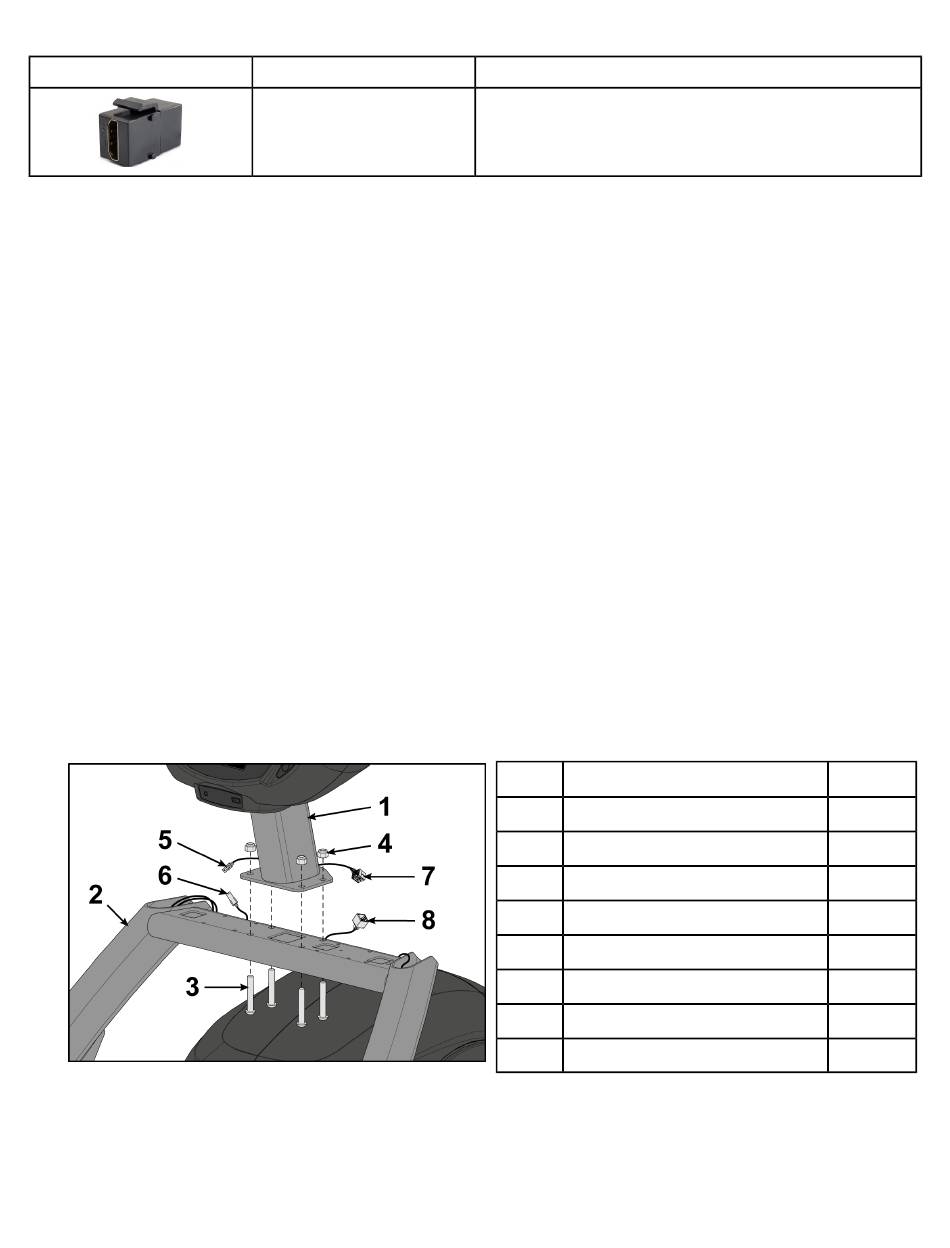

Installieren Sie die Konsolenbauteile
1. Die Konsole auf dem Rahmen in Position bringen. Klemmen Sie nicht die Kabel ein, wenn Sie die
Konsole unten ansetzen.
2. Die vier Schraubbolzen in den Rahmen und die Konsole stecken (von unten).
3. Schrauben Sie die vier Klemmmuttern auf die Schrauben per Hand.
Cybex 771A/771AT, 772A/772AT Arc Trainer Teilnummer 5771-1 K
Teilenummer
OCN-25816
1
2
3
4
5
Oberes Herzfrequenzkabel
6
Unteres Herzfrequenzkabel
7
Kabel für obere Anzeige
8
Kabel für untere Anzeige
Seite 32 von 97
Beschreibung
HDMI-Koppler
Beschreibung
Konsole
Rahmen
Schrauben
Kontermuttern
Menge
1
1
4
4
1
1
1
1
