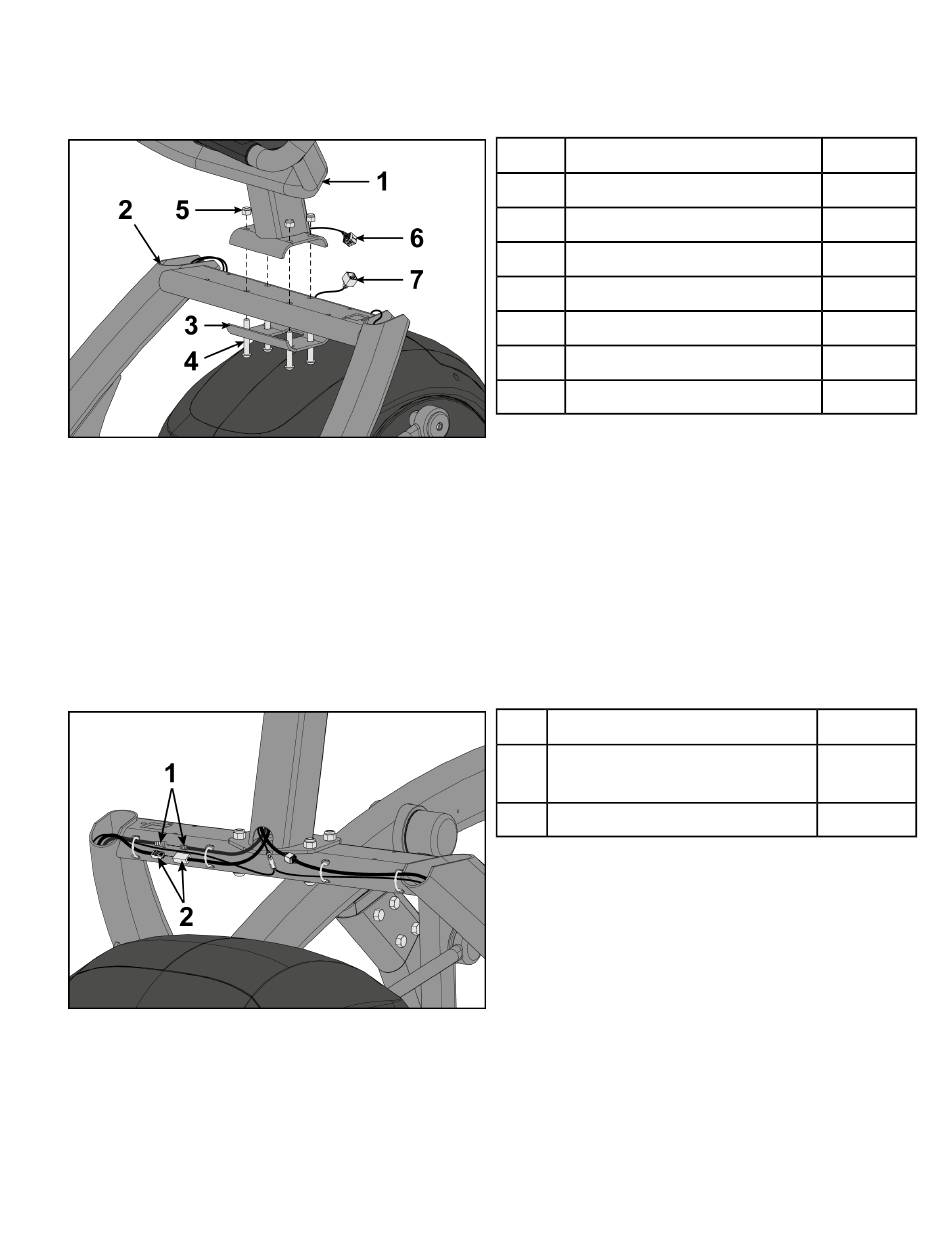

Installieren Sie die Konsolenbauteile
1. Die Konsole auf dem Rahmen in Position bringen. Klemmen Sie nicht die Kabel ein, wenn Sie die
Konsole unten ansetzen.
2. Die untere Halterung sowie vier Schraubbolzen in den Rahmen und die Konsole stecken (von unten).
3. Schrauben Sie die vier Klemmmuttern auf die Schrauben per Hand.
4. Ziehen Sie die vier Schrauben und Klemmmuttern mit einem 7/32" Inbusschlüssel und einem 9/16"
Gabelschlüssel fest.
5. Schließen Sie das obere Anzeigenkabel an das untere Anzeigenkabel an.
Installieren der optionalen koaxialen und Ethernet-Kabel
1. Stecken Sie die Verbindungsstücke derkoaxialen Kabel zusammen und ziehen Sie das
Verbingungsstück mit Gewinde an.
2. Stecken Sie die Ethernet-Kabelstecker ineinander.
Cybex 771A/771AT, 772A/772AT Arc Trainer Teilnummer 5771-1 K
1
2
3
4
5
6
Kabel für obere Anzeige
7
Kabel für untere Anzeige
Koaxiale Kabelverbindungs-
1
2
Ethernet-Kabelstecker
Seite 19 von 97
Beschreibung
Konsole
Rahmen
Untere Halterung
Schrauben
Kontermuttern
Beschreibung
stücke
Menge
1
1
1
4
4
1
1
Menge
1
1
