Typ 8098 FLOWave L
Elektrische Installation
• Grüne LED:
− blinkt langsam, wenn das Gerät korrekt arbeitet.
− blinkt schnell, wenn ein Problem der Kommunikation mit der Messplatine vorliegt.
• Die orangefarbene LED leuchtet, wenn der entsprechende Digitalausgang auf EIN geschaltet ist (Geräteva-
riante mit zwei M20 x 1,5-Kabelverschraubungen).
• Klemme 1: GND (blauer Leiter, ab Werk verdrahtet, intern verbunden mit dem 5-poligen M12-Gerätestecker)
• Klemme 2: CAN_L (grauer Leiter, ab Werk verdrahtet, intern verbunden mit dem 5-poligen
M12-Gerätestecker)
• Klemme 3: CAN_shield (brauner Leiter, ab Werk verdrahtet, intern verbunden mit dem 5-poligen
M12-Gerätestecker)
• Klemme 4: CAN_H (schwarzer Leiter, ab Werk verdrahtet, intern verbunden mit dem 5-poligen
M12-Gerätestecker)
• Klemme 5: 12...35 V DC (weißer Leiter, ab Werk verdrahtet, intern verbunden mit dem 5-poligen
M12-Gerätestecker)
An einem Gerät mit zwei 4-poligen M12-Gerätebuchsen (Ethernet-Gerätevariante) die Klemmen 6
bis 12 nicht benutzen.
• Klemme 6: GND (für den Anschluss der Spannungsversorgung durch die
M20 x 1,5-Kabelverschraubungen)
• Klemme 7: negativer Ausgang 3 (Analogausgang oder Digitalausgang)
• Klemme 8: positiver Ausgang 3 (Analogausgang oder Digitalausgang)
• Klemme 9: negativer Ausgang 2 (Digitalausgang)
• Klemme 10: positiver Ausgang 2 (Digitalausgang)
• Klemme 11: negativer Ausgang 1 (Analogausgang)
• Klemme 12: Pluspol Ausgang 1 (Analogausgang)
Abb. 25:
Klemmenbelegung der 12-poligen Anschlussklemme im Transmittergehäuse
8.9
Öffnen der Vorderseite des Transmitters
Zum Öffnen der Vorderseite des Transmittergehäuses entweder den Blinddeckel oder das Display- oder Wi-
Fi-Modul abnehmen.

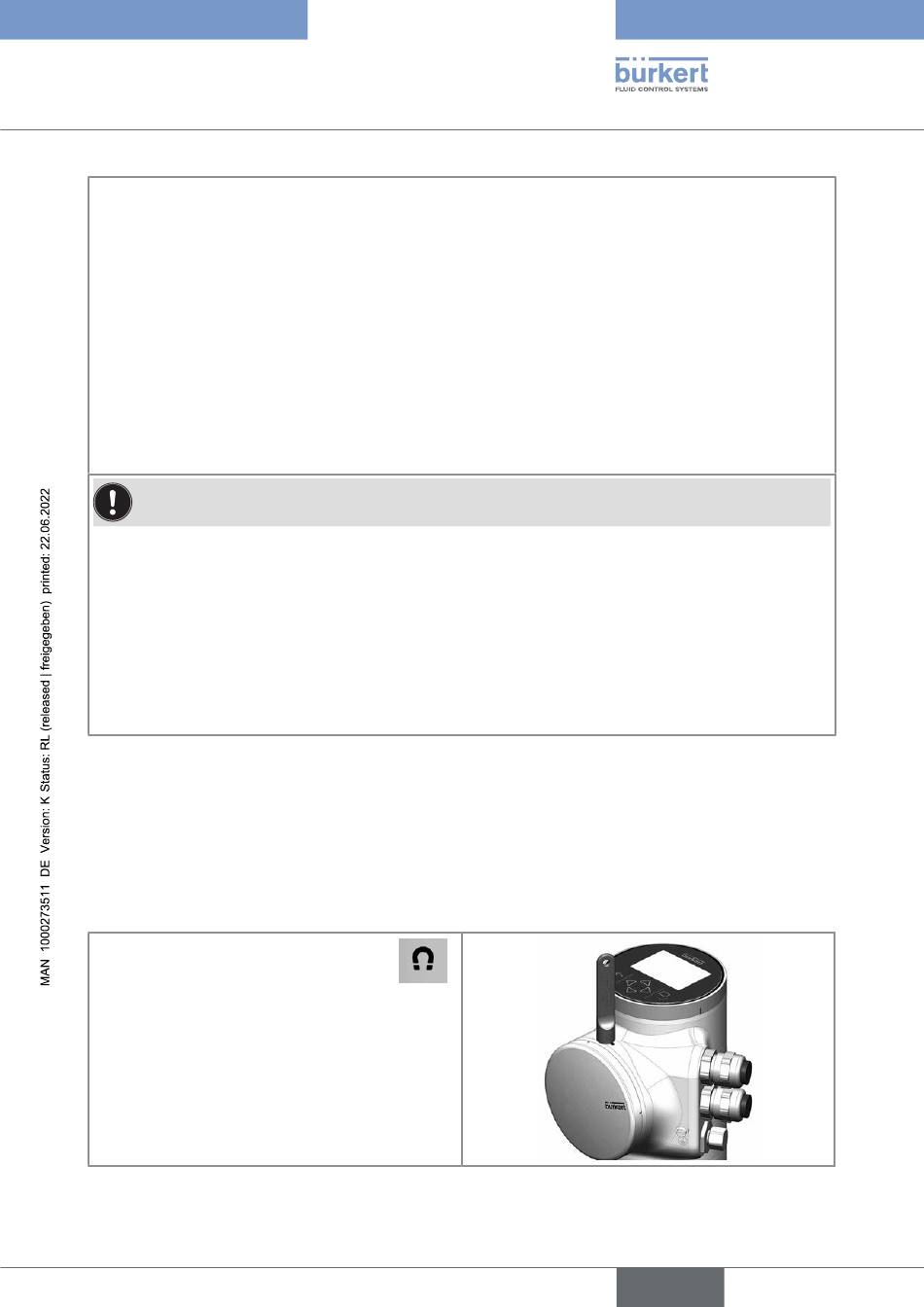

Vorgehensweise zum Öffnen der Vorderseite des Transmitters, wenn der Blinddeckel vorne am Gerät
angebracht ist
1. Den Magnetschlüssel an die Markierung
neben dem Blinddeckel halten. Es sollte ein
Klicken hörbar sein, welches anzeigt, dass der
Blinddeckel entsperrt ist. Zum Drehen des Blind-
deckels kein Werkzeug verwenden.
2. Den Blinddeckel mit der Hand in die entriegelte
Position drehen und abnehmen.
Abb. 26:
Vorgehensweise zum Öffnen der Vorderseite des Transmitters, wenn der Blinddeckel vorne am Gerät
angebracht ist
Deutsch
59
