bürkert FLOWave L 8098 Schnellstartanleitung

bürkert FLOWave L 8098 Schnellstartanleitung

Saw-durchflussmesser
Vorschau ausblenden Andere Handbücher für FLOWave L 8098:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

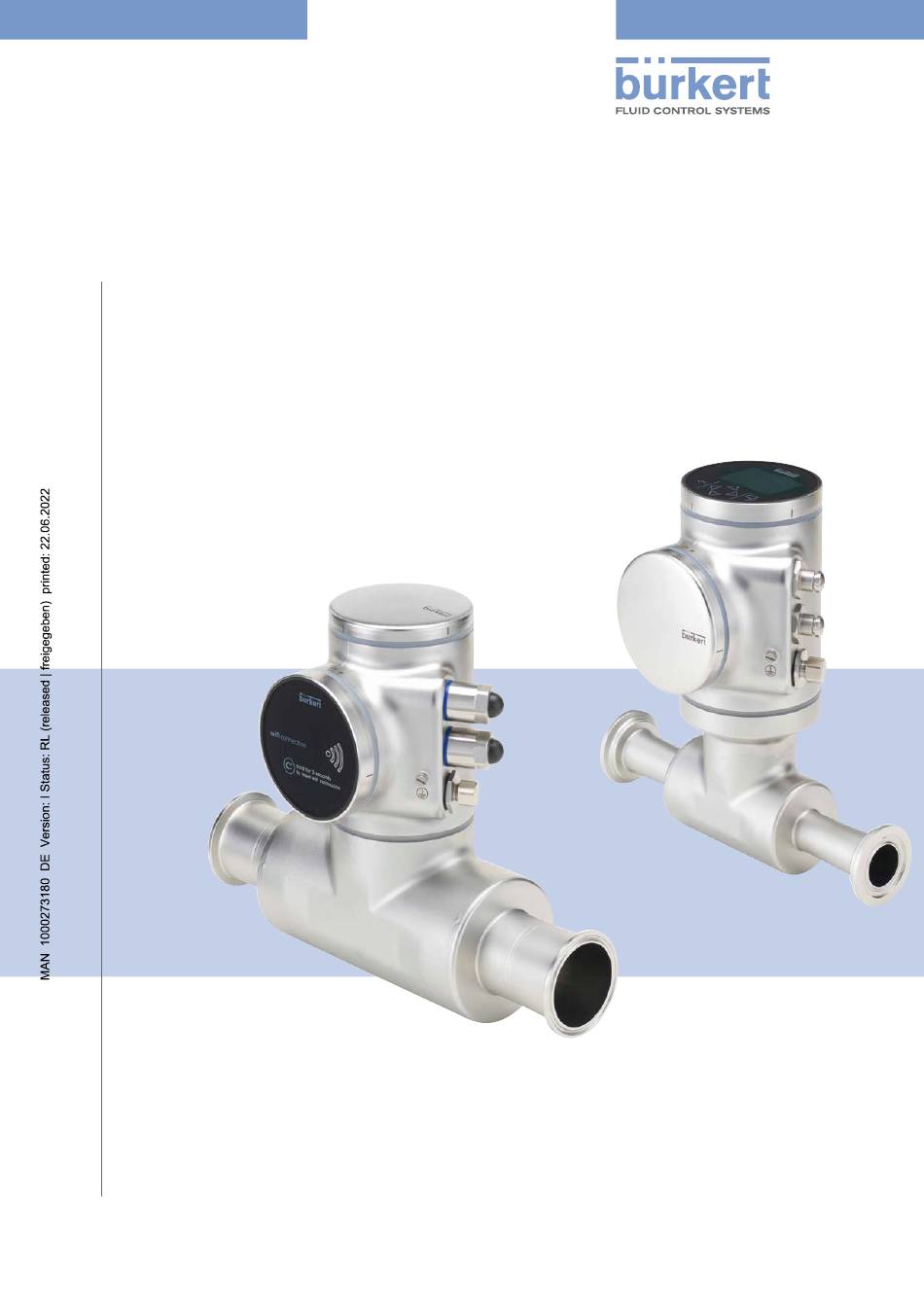

Typ 8098
FLOWave L
SAW-Durchflussmesser
QUICKSTART - Deutsch
ab Softwareversion A.04.00.00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für bürkert FLOWave L 8098

Inhaltszusammenfassung für bürkert FLOWave L 8098

  • Seite 1 Typ 8098 FLOWave L SAW-Durchflussmesser QUICKSTART - Deutsch ab Softwareversion A.04.00.00...
  • Seite 2 Technische Änderungen vorbehalten. © Bürkert SAS, 2015 – 2022 QUICKSTART 2203/09_EU-DE 00567159 / Original EN...

  • Seite 3: Inhaltsverzeichnis

    Typ 8098 FLOWave L Inhaltsverzeichnis DER QUICKSTART ..........................7 Verwendete Symbole ........................7 1.2 Begriffsdefinition Gerät ........................8 1.3 Begriffsdefinition büS ........................8 1.4 Gültigkeit des Quickstarts ......................8 BESTIMMUNGSGEMÄSSE VERWENDUNG ..................9 2.1 Gerät mit ATEX / IECEx-Zertifizierung ..................9 GRUNDLEGENDE SICHERHEITSHINWEISE ..................10 ALLGEMEINE HINWEISE ........................12 4.1 Herstelleradresse und internationale Kontaktadressen ............12 4.2 Gewährleistungsbedingungen ....................12 4.3 Informationen im Internet ......................12 BESCHREIBUNG ..........................13 5.1 Gerätevarianten ..........................13 5.2 Wi-Fi-Modul ..........................15 5.3...
  • Seite 4 Typ 8098 FLOWave L 6.3 Flüssigkeitsdaten ........................23 6.4 Messdaten ..........................25 6.4.1 Volumendurchfluss .....................25 6.4.2 Temperatur ........................25 6.4.3 Differenzierungsfaktor ....................25 6.4.4 Akustischer Übertragungsfaktor .................26 6.4.5 Dichte ..........................26 6.4.6 Massendurchfluss .......................26 6.5 Elektrische Daten ........................27 6.6 Mechanische Daten ........................29 6.7 Spezifikationen der Industrial-Ethernet-Kommunikation ............29 INSTALLATION IN EINE ROHRLEITUNG .....................30 7.1 Sicherheitshinweise ........................30 7.2 Zusätzliche Dokumentation ......................31 7.3...
  • Seite 5 Typ 8098 FLOWave L 8.7 Spezifikationen der Leiter für die 12-polige Push-in-Anschlussklemme .........49 8.8 Klemmenbelegung der 12-poligen Push-in-Anschlussklemme ..........50 8.9 Öffnen der Vorderseite des Transmitters ..................51 8.10 Verkabelung des Geräts durch die M20x1,5-Kabelverschraubungen aus Edelstahl (Gerätevariante mit Kabelverschraubungen) ................53 8.11 Verkabelung des Geräts durch die M20x1,5-Kabelverschraubungen aus verni- ckeltem Messing (Gerätevariante mit Kabelverschraubungen) ..........55 8.12 Anschließen der Funktionserde (Gerätevariante mit zwei M20x1,5-Kabelverschraubungen) 57 8.13 Anschließen des Geräts an eine 12...35-V-DC-Spannungsversorgung, durch die M20x1,5-Kabelverschraubungen (Gerätevariante mit Kabelverschraubungen) .....58 8.14 Verkabelung des Ausgangs 1 (Analogausgang) und des als Analogausgang konfi- gurierten Ausgangs 3 (Gerätevariante mit Kabelverschraubungen) ........59 8.15 Verkabelung des Ausgangs 2 (Digitalausgang) und des als Digitalausgang konfigu- rierten Ausgangs 3 (Gerätevariante mit Kabelverschraubungen) ..........60 8.16 Anzeige des Status des Ethernet-Netzwerks ((Gerätevariante mit zwei 4-poligen M12-Gerätebuchsen - Ethernet-Gerätevariante ) ..............61 8.17 Spezifikationen der Kabel und Leiter für die 4-poligen M12-Gerätebuchsen ......62 8.18 Verbinden des Geräts mit einem Ethernet-Netzwerk (Gerätevariante mit zwei 4-poligen M12-Gerätebuchsen - Ethernet-Gerätevariante) ..........62 8.19 Anschließen der Funktionserde (Gerätevariante mit zwei 4-poligen M12-Geräte-...
  • Seite 6 Typ 8098 FLOWave L INBETRIEBNAHME ..........................71 10.1 Sicherheitshinweise ........................71 10.2 Voraussetzungen ........................71 10.3 Erstinbetriebnahme zur Messung des Durchflusses oder zum Befüllen von Behältern ..71 10.4 Erste Inbetriebnahme zur Erkennung einer Flüssigkeitsänderung in der Rohrleitung ..73 10.5 Erste Inbetriebnahme zur Erkennung von Blasen in der Rohrleitung ........75 WARTUNG UND FEHLERBEHEBUNG ....................76 11.1 Sicherheitshinweise ........................76 11.2 Information zur Rücksendung des Geräts an den Hersteller oder den Wiederverkäufer ..77 11.3 Reinigen der äußeren Oberfläche des Geräts ................77 11.4 Störungsbehebung, wenn keine Meldung angezeigt wird ............77 11.5 Störungsbehebung bei Anzeige einer Meldung ...............78 ERSATZTEILE UND ZUBEHÖR ......................79 VERPACKUNG, TRANSPORT ......................80 LAGERUNG ............................80 ENTSORGUNG DES GERÄTS ......................80 deutsch...

  • Seite 7: Der Quickstart

    Typ 8098 FLOWave L Der Quickstart DER QUICKSTART Der Quickstart enthält die wichtigsten Informationen und Anweisungen zur Verwendung des Geräts. Die vollständige Beschreibung des Geräts finden Sie in der Bedienungsanleitung des Geräts. Bewahren Sie diesen Quickstart so auf, dass er für jeden Benutzer zugänglich ist und jedem neuen Eigen- tümer des Geräts wieder zur Verfügung steht. Wichtige Informationen zur Sicherheit. Lesen Sie den Quickstart vollständig durch. Besonders zu beachten sind die Sicherheitshinweise und die bestimmungsgemäße Verwendung. ▶ Der Quickstart muss gelesen und verstanden werden. Die vollständige Bedienungsanleitung finden Sie im Internet unter country.burkert.com. Verwendete Symbole GEFAHR Warnt vor einer drohenden Gefahr. ▶ Bei Nichtbeachten dieser Warnung sind tödliche oder schwere Verletzungen die Folge. WARNUNG Warnt vor einer möglicherweise gefährlichen Situation. ▶ Bei Nichteinhaltung drohen schwere Verletzungen oder Tod. VORSICHT Warnt vor einer möglichen Gefährdung.

  • Seite 8: Begriffsdefinition Gerät

    Typ 8098 FLOWave L Der Quickstart Begriffsdefinition Gerät Der in diesem Quickstart verwendete Begriff „Gerät“ steht immer für den Durchflussmesser Typ 8098 FLOWave L. Begriffsdefinition büS Der in diesem Quickstart verwendete Begriff „büS“ steht für die von Bürkert entwickelte, auf dem CANopen- Protokoll basierende, industrielle Kommunikation. Der Begriff „büS“ steht für Bürkert-Systembus. → Weitere Informationen zum büS sind dem Verkabelungsleitfaden zu entnehmen, der unter country.burkert.com auf Englisch und Japanisch (Cabling_guide_for_büS/EDIP.pdf) zur Verfügung steht. → Für weitere Information über CANopen in Bezug auf das Gerät siehe die Bedienungsanleitung „CANopen Network configuration“ (CANopen Netzwerkkonfiguration) unter country.burkert.com. Gültigkeit des Quickstarts Der Quickstart ist gültig für Geräte ab der Software-Version A.04.00.00. Zum Auslesen der Versionsnummer der Geräte-Software wie folgt vorgehen: → Zur Ansicht KONFIGURATION gehen. →  Allgemeine Einstellungen →  Den Zugriff auf die Ansicht Parameter bestätigen.

  • Seite 9: Bestimmungsgemässe Verwendung

    Typ 8098 FLOWave L Bestimmungsgemäße Verwendung BESTIMMUNGSGEMÄSSE VERWENDUNG Bei nicht bestimmungsgemäßem Einsatz des Geräts können Gefahren für Personen, Anlagen in der Umgebung und die Umwelt entstehen. Das Durchflussmessgerät Typ 8098 FLOWave L arbeitet nach dem „Surface Acoustic Wave (SAW)“- Messprinzip und ist zur Messung des Durchflusses von Flüssigkeiten mit allen folgenden Eigen- schaften vorgesehen: - saubere Flüssigkeiten - nicht emulgierte (homogene) Flüssigkeiten - luftblasenfreie Flüssigkeiten - gasblasenfreie Flüssigkeiten - feststofffreie Flüssigkeiten. ▶ Das Gerät ist nicht dazu bestimmt, den Durchfluss von Flüssigkeiten zu messen, wenn Gasblasen vor- handen sind, unabhängig vom Ursprung der Blasen (Lufteintritt, Kavitation, Entgasung …). ▶ Beim Einsatz des Geräts die in den Vertragsdokumenten und der Bedienungsanleitung spezifizierten zulässigen Daten, Inbetriebnahme-, Einsatzbedingungen beachten. ▶ Das Gerät vor elektromagnetischen Störungen, UV-Bestrahlung und bei Außenanwendung vor Witte- rungseinflüssen schützen. ▶ Das Gerät nur verwenden, wenn es in einwandfreiem Betriebszustand ist. ▶ Das Gerät ordnungsgemäß transportieren, lagern, installieren und betreiben. ▶ Das Gerät nur bestimmungsgemäß einsetzen. Gerät mit ATEX / IECEx-Zertifizierung GEFAHR Explosionsgefahr bei nicht bestimmungsgemäßem Gebrauch des Geräts in explosionsgefährdeten Bereichen.

  • Seite 10: Grundlegende Sicherheitshinweise

    Typ 8098 FLOWave L Grundlegende Sicherheitshinweise GRUNDLEGENDE SICHERHEITSHINWEISE Diese Sicherheitshinweise berücksichtigen keine bei Montage, Betrieb und Wartung auftretenden Zufälle und Ereignisse. Der Betreiber ist dafür verantwortlich, dass die ortsbezogenen Sicherheitsbestimmungen, auch in Bezug auf das Personal, eingehalten werden. Verletzungsgefahr durch Stromschlag! ▶ Vor Arbeiten an Anlage oder Gerät die Spannung abschalten und gegen Wiedereinschalten sichern. ▶ Gemäß der Norm UL/EN 61010-1 müssen alle mit dem Durchflussmessgerät Typ 8098 FLOWave L verbundenen Ausrüstungen über eine doppelte Isolierung gegenüber dem Netzstromkreis verfügen, und alle an den Durchflussmesser Typ 8098 FLOWave L angeschlossenen Stromkreise müssen begrenzte Energiekreise sein. ▶ Die geltenden Unfallverhütungsvorschriften und Sicherheitsbestimmungen für elektrische Geräte beachten. Verletzungsgefahr durch Druck in der Anlage! ▶ Vor Arbeiten an der Anlage die Flüssigkeitszirkulation stoppen, den Druck abschalten und die Rohrlei- tungen leeren. ▶ Vor Arbeiten an der Anlage sicherstellen, dass die Rohrleitungen drucklos sind. ▶...
  • Seite 11 Typ 8098 FLOWave L Grundlegende Sicherheitshinweise Allgemeine Gefahrensituationen Zur Vermeidung von Verletzungen folgende Hinweise beachten: ▶ Das Gerät nicht in explosionsfähigen Atmosphären einsetzen 1). ▶ Das Gerät nicht in einer Umgebung verwenden, die mit den Gerätewerkstoffen inkompatibel ist. ▶ Keine Flüssigkeit verwenden, die sich nicht mit den Gerätewerkstoffen verträgt. Siehe die Beständig- keitstabelle auf unserer Homepage: country.burkert.com ▶ Das Gerät nicht mechanisch belasten. ▶ Keine Veränderungen am Gerät vornehmen. ▶ Die Anlage nicht unbeabsichtigt betätigen. ▶ Installations- und Wartungsarbeiten dürfen nur von autorisiertem Fachpersonal mit geeignetem Werk- zeug durchgeführt werden. ▶ Nach einer Unterbrechung der elektrischen Versorgung ist ein definierter oder kontrollierter Wiederanlauf des Prozesses zu gewährleisten.

  • Seite 12: Allgemeine Hinweise

    Typ 8098 FLOWave L Allgemeine Hinweise ALLGEMEINE HINWEISE Herstelleradresse und internationale Kontaktadressen Der Hersteller des Geräts kann unter folgender Adresse benachrichtigt werden: Bürkert SAS Rue du Giessen BP 21 F-67220 TRIEMBACH-AU-VAL Alternativ das lokale Vertriebsbüro von Bürkert kontaktieren. Unsere internationalen Kontaktadressen sind im Internet verfügbar unter: country.burkert.com Gewährleistungsbedingungen Voraussetzung für die Gewährleistung ist die bestimmungsgemäße Verwendung des Geräts unter Beachtung der in der vorliegenden Bedienungsanleitung spezifizierten Einsatzbedingungen. Informationen im Internet Bedienungsanleitungen und Datenblätter zum Typ 8098 FLOWave L befinden sich im Internet unter: country.burkert.com deutsch...

  • Seite 13: Beschreibung

    Typ 8098 FLOWave L Beschreibung BESCHREIBUNG Gerätevarianten Der Durchflussmesser Typ 8098 FLOWave L besteht aus einem Transmitter Typ SE98 und einem Durch- flusssensor Typ S097. Die folgenden Bilder beschreiben die Hauptvarianten des Durchflussmessers Typ 8098 FLOWave L: • Abb. 1 beschreibt ein Gerät mit zwei M20x1,5-Kabelverschraubungen aus Edelstahl (oder aus verni- ckeltem Messing) und einem 5-poligen M12-Gerätestecker. • Abb. 2 beschreibt die Ethernet-Gerätevariante, d. h. ein Gerät mit zwei 4-poligen M12-Gerätebuchsen und einem 5-poligen M12-Gerätestecker. Blinddeckel oder Display-Modul (Typ ME31) Statusanzeige, Dichtung Transmittergehäuse, enthält die Elektronikmodule Transmitter M20x1,5-Kabelverschrau- Typ SE98 bungen aus Messing, verni- ckelt, mit Blindstopfen oder M20x1,5-Kabelverschrau- bungen aus Edelstahl mit Blindstopfen Dichtung 5-polige M12-Gerätestecker, mit Schraubverschluss Funktionserde Durchflusssen- sor Typ S097 Dichtung Blinddeckel Prozessanschluss 1) Sensormessrohr Druckausgleichselement Sensorgehäuse...
  • Seite 14 Typ 8098 FLOWave L Beschreibung Blinddeckel oder Display-Modul (Typ ME31) Statusanzeige, Dichtung Transmittergehäuse, enthält die Elektronikmodule Transmitter Typ SE98 Dichtung 4-polige M12-Gerätebuchsen mit Schraubverschluss 5-polige M12-Gerätestecker, mit Schraubverschluss Funktionserde Blinddeckel Dichtung Prozessanschluss 1) Durchflusssen- sor Typ S097 Sensormessrohr Druckausgleichselement Sensorgehäuse 1) Bei den Prozessanschlüssen kann es sich entweder um Clamp-Anschlüsse, Flanschanschlüsse oder Außengewindeanschlüsse handeln. Abb. 2: Beschreibung der Ethernet-Gerätevariante mit zwei 4-poligen M12-Gerätebuchsen und einem 5-poligen M12-Gerätestecker deutsch...

  • Seite 15: Wi-Fi-Modul

    Typ 8098 FLOWave L Beschreibung Wi-Fi-Modul Das Gerät kann anstelle oder zusätzlich zum Display-Modul mit einem Wi-Fi-Modul ausgestattet werden. Das Wi-Fi-Modul hat die Typennummer ME31. Das Wi-Fi-Modul hat den gleichen Funktionsumfang wie das Display-Modul. Das Wi-Fi-Modul ist für den Einsatz in Europa, den USA und Kanada vorgesehen. Eine Integration des Moduls in eine vorhandene WLAN-Infrastruktur ist möglich. Die Funkreichweite beträgt ca. 10 m. Das Modul stellt einen Webserver zur Verfügung, auf den unter den folgenden Voraussetzungen zugegriffen werden kann: • Windows 7/8.1/10: IE11, Edge, Google Chrome, ab Version 53. • Android mit Google: Chrome, ab Version 53. • Apple: Safari, ab iOS 9.3.5. → Weitere Informationen zum Wi-Fi-Modul finden Sie im Softwarehandbuch ME31 | Wi-Fi-Modul, erhältlich unter country.burkert.com. Magnetschlüssel zur Entriegelung Das Gerät wird mit einem Magnetschlüssel zur Entriegelung des Display-Moduls, des Wi-Fi-Moduls oder des Blinddeckels geliefert.

  • Seite 16: Typschilder

    Typ 8098 FLOWave L Beschreibung Typschilder 5.4.1 Klebeschilder 8098 FLOWave L Supply: 12-35 5W Max. IP65 / IP67 / NEMA4X Ambient Temp : -10 to 70°C CAN_H 88888888 SN 9999 CAN_L CAN shield W49MN Made in France 28-06 1. Betriebsspannung 8. Seriennummer 2.
  • Seite 17 Typ 8098 FLOWave L Beschreibung 8098 FLOWave L IP65 / IP67 / NEMA 4X Ambient temp.: -10 to 55°C 88888888 SN 9999 CAN_H CAN_L CAN shield W49MN Made in France 28-06 1. IP-Schutzart, NEMA-Schutzart 7. Konformitätskennzeichnung 2. Gerätetyp 8. Artikelnummer 3. Umgebungstemperaturbereich 9. Warnung: Vor dem Einsatz des Geräts die tech- nischen Spezifikationen in der Bedienungsan- 4.

  • Seite 18: Laserbeschriftung

    Typ 8098 FLOWave L Beschreibung 5.4.2 Laserbeschriftung Supply: 12...35V 5W Max. IP65 | IP67 | NEMA4X Ambient Temp: -10°...+70°C Type: 8098 FLOWave L ID:00xxxxxx | S/N:001234 Slot5: Slot4: W49MN Slot3: Slot2: Slot1: 28-06 Measuring CRN 0C21751.5 Equipment N°E237737 1. Gerätetyp 8. Warnung: Vor dem Einsatz des Geräts die tech- nischen Spezifikationen in der Bedienungsan- 2.

  • Seite 19: Markierung Der Eindeutigen Seriennummer (Unique Serial Number, Usn)

    Typ 8098 FLOWave L Beschreibung Markierung der eindeutigen Seriennummer (Unique Serial Number, USN) Die USN ist auf der Seite des Sensors markiert. Die USN wird mit der Geräteartikelnummer und der Geräte- seriennummer gebildet. Statusanzeige Die Statusanzeige wechselt ihre Farbe nach NAMUR NE 107. Die Farbe der Statusanzeige liefert die folgenden Informationen: • Ob die Gerätediagnose aktiv ist. • Wenn die Gerätediagnose aktiv ist, zeigt die Statusanzeige an, ob Diagnoseereignisse erzeugt wurden. Wenn mehrere Diagnoseereignisse erzeugt wurden, dann zeigt die Statusanzeige das Diagnoseereignis mit der höchsten Priorität an. Siehe  Tabelle 1. Wenn die Statusanzeige blinkt, ist das Gerät in einer Benutzerschnittstelle wie der Bürkert Communicator- Software ausgewählt. Tabelle 1: Statusanzeige nach NAMUR NE 107, Ausgabe 2006-06-12 Farbe gemäß Farbcode (für Diagnoseereignis Bedeutung NE 107 eine SPS) gemäß NE 107 Ausfall, Fehler oder Aufgrund einer Funktionsstörung im Gerät oder seiner Störung Peripherie können die Messwerte ungültig sein. Orange Funktionskontrolle Laufende Arbeiten am Gerät (zum Beispiel...

  • Seite 20: Technische Daten

    Typ 8098 FLOWave L Technische Daten TECHNISCHE DATEN Betriebsbedingungen Je nach Flüssigkeitstemperatur (siehe Abb. 9 oder Abb. 10) Umgebungstemperatur • Gerätevariante mit • –10 °C...+70 °C, wenn die Flüssigkeitstemperatur –10 °C...+80 °C zwei M20x1,5-Kabel- beträgt (siehe Abb. 9) verschraubungen • Siehe Abb. 9, bei einer Flüssigkeitstemperatur über +80 °C und einem 5-poligen M12-Gerätestecker • Gerätevariante • –10 °C...+55 °C (siehe Abb. 10) mit zwei 4-poligen M12-Gerätebuchsen und einem 5-poligen M12-Gerätestecker (Ethernet-Gerätevariante) Luftfeuchtigkeit < 85 %, nicht kondensierend max. 2000 m Einsatzhöhe Betriebsbedingungen Dauerbetrieb Gerätemobilität Festes Gerät...

  • Seite 21: Einhaltung Von Normen Und Richtlinien

    Typ 8098 FLOWave L Technische Daten → Die speziellen Betriebsbedingungen von Geräten mit ATEX / IECEx-Zertifizierung sind der ATEX / IECEx- Zusatzanleitung für das Gerät zu entnehmen. Die Zusatzanleitung steht unter country.burkert.com zur Verfügung. Einhaltung von Normen und Richtlinien Die angewandten Normen, mit denen die Konformität mit den EU-Richtlinien nachgewiesen wird, sind in der EU-Baumusterprüfbescheinigung und/oder der EU-Konformitätserklärung nachzulesen (wenn anwendbar). 6.2.1 Einhaltung der Druckgeräterichtlinie ▶ Sicherstellen, dass die Gerätewerkstoffe mit der Flüssigkeit kompatibel sind. ▶ Sicherstellen, dass die Nennweite der Rohrleitung für das Gerät geeignet ist. ▶ Den Nenndruck (PN) der Flüssigkeit für das Gerät beachten. Der Nenndruck (PN) der Flüssigkeit ist vom Gerätehersteller angegeben. Das Gerät ist unter den folgenden Bedingungen mit Artikel 4, Paragraph 1 der Druckgerätericht- linie 2014/68/EU konform: • Einsatz des Geräts an einer Rohrleitung (PS = maximal zulässiger Druck, in bar; DN = Rohrnennweite, keine Einheit) Art der Flüssigkeit Bedingungen Fluide der Gruppe 1, Artikel 4, Absatz 1.c.i DN ≤ 25 DN ≤ 32 Fluide der Gruppe 2, Artikel 4, Absatz 1.c.i oder PS x DN ≤ 1.000 bar DN ≤ 25 Fluide der Gruppe 1, Artikel 4, Absatz 1.c.ii oder PS x DN ≤ 2.000 bar DN ≤ 200...

  • Seite 22: Ehedg-Zertifizierung

    Typ 8098 FLOWave L Technische Daten 6.2.3 EHEDG-Zertifizierung • EL-Klasse I • Die folgenden Gerätevarianten sind EHEDG-zertifiziert: Prozessanschlüsse Durchmesser • Clamp-Anschlüsse 1) nach ASME BPE • 3/8", 1/2", 3/4", 1", 1 1/2", 2", 2 1/2", 3" (DIN 32676 Reihe C) • Clamp-Anschlüsse nach DIN 11864-3 Reihe C • 1/2", 3/4", 1", 1 1/2", 2" • Flanschanschlüsse nach DIN 11864-2 Reihe C • 1/2", 3/4", 1", 1 1/2", 2" • Clamp-Anschlüsse1) nach DIN 32676 Reihe B • DN08, DN15 (außer Gerätevariante mit Clamp- Durchmesser 34,0 mm), DN25, DN40, DN50, DN65, DN80 • Clamp-Anschlüsse1) nach DIN 32676 Reihe A • DN08, DN15, DN25, DN40, DN50, DN65, DN80 • Clamp-Anschlüsse nach DIN 11864-3 Reihe A, •...

  • Seite 23: Flüssigkeitsdaten

    Typ 8098 FLOWave L Technische Daten Flüssigkeitsdaten °C Umgebungstemperatur Zulässige Temperaturen für begrenzte Dauer °C Flüssigkeitstemperatur Abb. 9: Abhängigkeit von Flüssigkeitstemperatur und Umgebungstemperatur, Gerätevariante mit zwei M20x1,5- Kabelverschraubungen und einem 5-poligen M12-Gerätestecker °C Umgebungstemperatur Zulässige Temperaturen für begrenzte Dauer °C Flüssigkeitstemperatur Abb. 10: Abhängigkeit von Flüssigkeitstemperatur und Umgebungstemperatur, Gerätevariante mit zwei 4-poligen M12-Gerätebuchsen und einem 5-poligen M12-Gerätestecker (Ethernet-Gerätevariante) Flüssigkeitstemperatur –20 °C...+110 °C. Bis zu 140 °C für max. 60 Minuten für einen Sterilisationsprozess. Maximaler Temperaturgradient: 10 °C/s [gemessen durch den im Gerät integrierten Sensor] Die maximale Flüssigkeitstemperatur kann durch die Betriebsumgebungstemperatur begrenzt werden. Je nach Gerätevariante, siehe Abb. 9 oder Abb. 10 Keine gefährliche Flüssigkeiten gemäß Artikel 4, Absatz 1 der Art der Flüssigkeit Richtlinie 2014/68/EU Schallgeschwindigkeit in der Flüssigkeit •...
  • Seite 24 Typ 8098 FLOWave L Technische Daten Tabelle 2: Flüssigkeitsdruck je nach Rohrdurchmesser, Art der Prozessanschlüsse und Prozessanschlussnorm Durchmesser der Art der Konformitätsstandards der Prozessanschlüsse Prozessanschlüsse Prozessanschlüsse • DIN 11864-3 Reihe B Clamp • DIN 32676 Reihe A PN25 DN08, DN15, DN25 • DIN 32676 Reihe B Flansch DIN 11864-2 Reihe B PN25 Clamp DIN 11864-3 Reihe A PN25 DN15, DN25 Flansch DIN 11864-2 Reihe A PN25 SMS 3017 / ISO 2852 für Rohrleitungen DN25 Clamp PN25 nach SMS 3008 3/8", 1/2", 3/4", 1", 1 1/2" Clamp ASME BPE (DIN 32676 Reihe C) PN25 Clamp DIN 11864-3 Reihe C...

  • Seite 25: Messdaten

    Typ 8098 FLOWave L Technische Daten Messdaten 6.4.1 Volumendurchfluss Tabelle 3: Messwerte Volumendurchfluss • Messbereich • 0...1,7 m3/h bis 0...200 m3/h, je nach DN des Sensors • Messabweichung1) 2) bei einem Volu- • ±0,4 % des Messwerts mendurchfluss zwischen 10 % des Messbereichsendwerts und dem Messbereichsendwert • Messabweichung1) 2) bei einem Volumen- • < ±0,08 % des Messbereichsendwerts durchfluss zwischen 1 % und 10 % des Messbereichsendwerts • Wiederholbarkeit2) bei einem Volu- • ±0,2 % des Messwerts mendurchfluss zwischen 10 % des Messbereichsendwerts und dem Messbereichsendwert...

  • Seite 26: Akustischer Übertragungsfaktor

    Typ 8098 FLOWave L Technische Daten 6.4.4 Akustischer Übertragungsfaktor Tabelle 6: Messung des akustischen Übertragungsfaktors (Option) • Messbereich • 10 %...120 % • Auflösung • 0,01 % • Wiederholbarkeit • ±2 % des Messwerts • Auffrischzeit • Einstellbar. 6.4.5 Dichte Tabelle 7: Dichtemessung (Option) • Messbereich • 0,78...1,3 g/cm3 • Messabweichung • ±2 % des Messwerts   • Wiederholbarkeit •...

  • Seite 27: Elektrische Daten

    Typ 8098 FLOWave L Technische Daten Elektrische Daten Unzulässige Spannung Umgebungstemperatur °C Zulässige Temperatur für begrenzte Dauer Betriebsspannung V DC Flüssigkeitstemperatur °C Abb. 11: Mindestversorgungsspannung je nach Umgebungstemperatur und Flüssigkeitstemperatur, Gerätevariante mit zwei M20x1,5-Kabelverschraubungen und einem 5-poligen M12-Gerätestecker Unzulässige Spannung Umgebungstemperatur °C Zulässige Temperatur für begrenzte Dauer Betriebsspannung V DC Flüssigkeitstemperatur °C Abb. 12: Mindestversorgungsspannung je nach Umgebungstemperatur und Flüssigkeitstemperatur, Gerätevariante mit zwei 4-poligen M12-Gerätebuchsen und einem 5-poligen M12-Gerätestecker (Ethernet-Gerätevariante) deutsch...
  • Seite 28 Typ 8098 FLOWave L Technische Daten Betriebsspannung • 12...35 V DC; Mindestversorgungsspannung hängt von der Flüssigkeitstemperatur und von der Umgebungs- temperatur ab: je nach Gerätevariante siehe Abb. 11 oder Abb. 12 • Stromaufnahme: max. 2 A • Gefiltert und geregelt • Toleranz: ±10 % • Das Gerät muss permanent an einen Stromkreis mit Sicherheitskleinspannung (SELV-Stromkreis) ange- schlossen sein. • Das Gerät über eine begrenzte Stromversorgung (LPS) nach Norm UL/EN 60950-1 oder über einen energie- begrenzten Stromkreis nach Norm UL/EN 61010-1 mit Spannung versorgen. Leistungsaufnahme (ohne den Verbrauch der Ausgänge) • Gerätevariante mit zwei M20x1,5-Kabel- • ≤ 5 W verschraubungen und einem 5-poligen M12-Gerätestecker •...

  • Seite 29: Mechanische Daten

    Typ 8098 FLOWave L Technische Daten Mechanische Daten Abmessungen und Gewicht des Geräts: siehe die Datenblatt für Typ 8098 FLOWave L, verfügbar unter country.burkert.com. Tabelle 9: Werkstoffe, die mit der Umgebungsluft in Kontakt stehen Komponente Werkstoff Edelstahl 304 / 1.4301, Beschaffenheit der äußeren Oberfläche: Transmittergehäuse1) Ra < 1,6 µm Edelstahl 304 / 1.4301, Beschaffenheit der äußeren Oberfläche: Sensorgehäuse Ra < 1,6 µm Edelstahl 316L / 1.4435, Beschaffenheit der äußeren Oberfläche: (je nach Gerätevariante) Ra < 1,6 µm Kabelverschraubungen / Blindstopfen / Edelstahl / PA6 / TPE Dichtung Messing, vernickelt / Schwarzes Polyoxymethylen (POM) / (je nach Gerätevariante) HNBR und TPE 5-poliger M12-Gerätestecker / Edelstahl / Edelstahl / NBR Schraubverschluss / Dichtung Messing, vernickelt / Messing, vernickelt / NBR (je nach Gerätevariante) 4-polige M12-Gerätebuchse / Edelstahl / Edelstahl / EPDM Schraubverschluss / Dichtung Druckausgleichselement Edelstahl Externe M4-Schraube für den Edelstahl A4 Erdeanschluss Display Floatglas, Edelstahl 304 / 1.4301...

  • Seite 30: Installation In Eine Rohrleitung

    Typ 8098 FLOWave L Installation in eine Rohrleitung INSTALLATION IN EINE ROHRLEITUNG Sicherheitshinweise GEFAHR Verletzungsgefahr durch Stromschlag! ▶ Vor Arbeiten an Anlage oder Gerät die Spannung abschalten und gegen Wiedereinschalten sichern. ▶ Gemäß der Norm UL/EN 61010-1 müssen alle mit dem Durchflussmessgerät Typ 8098 FLOWave L verbundenen Ausrüstungen über eine doppelte Isolierung gegenüber dem Netzstromkreis verfügen, und alle an den Durchflussmesser Typ 8098 FLOWave L angeschlossenen Stromkreise müssen begrenzte Energiekreise sein. ▶ Die geltenden Unfallverhütungsvorschriften und Sicherheitsbestimmungen für elektrische Geräte beachten. Verletzungsgefahr durch Druck in der Anlage! ▶ Vor Arbeiten an der Anlage die Flüssigkeitszirkulation stoppen, den Druck abschalten und die Rohrlei- tungen leeren. ▶...

  • Seite 31: Zusätzliche Dokumentation

    Typ 8098 FLOWave L Installation in eine Rohrleitung VORSICHT Verletzungsgefahr durch schweres Gerät. Beim Transport oder bei Montagearbeiten kann ein schweres Gerät herunterfallen und Verletzungen verursachen. ▶ Schweres Gerät mit Hilfe einer zweiten Person transportieren, montieren und demontieren. ▶ Geeignete Hilfsmittel verwenden. ACHTUNG Das Gerät wird beschädigt, wenn zum Drehen des Blinddeckels oder des Display-Moduls ein Werkzeug verwendet wird. ▶ Zum Drehen des Blinddeckels oder des Display-Moduls kein Werkzeug verwenden. Gefahr des Ausfalls oder Gefahr der vorzeitigen Alterung von Elektronikkomponenten. ▶ Die Abhängigkeit zwischen der Flüssigkeitstemperatur und der Umgebungstemperatur beachten (siehe Abb. 9 und Abb. 10). Zusätzliche Dokumentation → Wenn es sich um eine ATEX / IECEx-Gerätevariante handelt, siehe ATEX / IECEx-Zusatzanleitung für den Typ 8098 FLOWave L, die im Internet unter country.burkert.com zur Verfügung steht. Vorbereitung des Geräts vor der Installation in die Rohrleitung Das Gerät wird wie in Kapitel 5.1 beschrieben geliefert.

  • Seite 32: Ändern Der Position Des Transmitters Am Sensor

    Typ 8098 FLOWave L Installation in eine Rohrleitung 7.3.1 Ändern der Position des Transmitters am Sensor Diese Hinweise gelten für alle Gerätevarianten. Der Transmitter Typ SE98 kann in vier Positionen am Durchflusssensor Typ S097 montiert sein. Siehe Abb. 13. Abb. 13: Mögliche Positionen des Transmitters SE98 → Zum Ändern der Position des Transmitters wie folgt vorgehen: Aus Sicherheitsgründen und zur Konformität mit der UL 61010-1-Norm sind Blinddeckel und Display- Modul oder Wi-Fi-Modul verriegelt. → Den mit dem Gerät gelieferten Magnetschlüssel zur Entriegelung bereit halten, um die Position Der Blinddeckel, das Display-Modul oder des Transmitters zu ändern. das Wi-Fi-Modul ist verriegelt 1.
  • Seite 33 Typ 8098 FLOWave L Installation in eine Rohrleitung Das Display-Modul oder Wi-Fi-Modul vorsichtig anheben, da das Display-Modul oder Wi-Fi-Modul über ein Kabel mit dem Transmitter verbunden ist. 4. Die Lasche am Kabelanschluss drücken, um das Display-Modul oder Wi-Fi-Modul vom Trans- mitter zu lösen. 5. Das Display-Modul oder Wi-Fi-Modul abnehmen und auf eine saubere Fläche legen, um die Die Lasche Dichtung vor Verschmutzung zu schützen. drücken, um den Kabe- lanschluss zu entriegeln 6. Mit einem Innensechskantschlüssel der Größe 3 die mit dem Pfeil gekennzeichnete Schraube lösen, die den Transmitter am Durchflusssensor arretiert.
  • Seite 34 Typ 8098 FLOWave L Installation in eine Rohrleitung Den Transmitter vorsichtig abheben, da der Transmitter über ein Kabel mit dem Durch- flusssensor verbunden ist. 9. Die Dichtung austauschen, falls sie beschädigt ist. Eine Schicht Lithiumseifenfett auf der neuen Dichtung verstreichen, bevor sie eingesetzt wird. 10. W enn die Dichtung aus der Nut gerutscht ist, Dichtung wieder in die Nut drücken. Dichtung außerhalb Dichtung in der Nut: der Nut: NICHT richtig richtig 11. Den Transmitter in die gewünschte Position drehen. Kabel Z-förmig falten und sicherstellen, dass das Kabel innerhalb des Transmitters bleibt. 13. Den Transmitter um etwa 20 Grad im Uhrzei- gersinn drehen.

  • Seite 35: Positionen Von Blinddeckel Und Display-Modul Oder Wi-Fi-Modul Vertauschen

    Typ 8098 FLOWave L Installation in eine Rohrleitung 14. Den Transmitter im Uhrzeigersinn am Durchfluss- sensor festdrehen, bis der Blinddeckel perfekt parallel oder senkrecht zur Rohrachse steht. 15. Die Schraube mit einem Innensechskant- schlüssel der Größe 3 bei einem Drehmoment von 1,3 Nm ±0,5 Nm (0,9 ft·lbf ±0,4 ft·lbf) festziehen. 16. Das Display-Modul oder Wi-Fi-Modul an den Transmitter anschließen. 17. Den Deckel so auf den Transmitter setzen, dass die Markierung des Deckels auf der Entriegelt- Markierung des Gehäuses liegt, und den Deckel im Uhrzeigersinn drehen, bis die Markierung des Deckels sich an der Verriegelt-Markierung des Transmittergehäuses befindet. Es sollte ein Klicken hörbar sein.
  • Seite 36 Typ 8098 FLOWave L Installation in eine Rohrleitung → Um die Positionen von Display-Modul oder Wi-Fi-Modul und Blinddeckel zu vertauschen, wie folgt vorgehen: Aus Sicherheitsgründen und zur Konformität mit der UL 61010-1-Norm sind Blinddeckel und Display- Modul oder Wi-Fi-Modul verriegelt. → Den mit dem Gerät gelieferten Magnetschlüssel zur Entriegelung bereit halten. Der Blinddeckel, das Display-Modul oder das Wi-Fi-Modul ist verriegelt 1. Den Magnetschlüssel an die Markierung am Display-Modul oder Wi-Fi-Modul halten. Es sollte ein leises Klicken hörbar sein, welches anzeigt, dass das Display-Modul oder Wi-Fi- Modul entsperrt ist. Zum Drehen des Display- Moduls oder Wi-Fi-Moduls kein Werkzeug verwenden.
  • Seite 37 Typ 8098 FLOWave L Installation in eine Rohrleitung 6. Den Magnetschlüssel an die Markierung neben dem Blinddeckel halten. Es sollte ein Klicken hörbar sein, welches anzeigt, dass der Blinddeckel entsperrt ist. Zum Drehen des Blind- deckels kein Werkzeug verwenden. 7. Den Deckel nur mit der Hand in die entriegelte Position drehen und abnehmen. Wenn der Blind- deckel nicht von Hand gedreht werden kann, Bürkert kontaktieren.

  • Seite 38: Empfehlungen Für Den Einbau In Die Rohrleitung

    Typ 8098 FLOWave L Installation in eine Rohrleitung Empfehlungen für den Einbau in die Rohrleitung Das Gerät kann in horizontal, schräg oder vertikal verlaufende Rohrleitungen eingebaut werden. Aber der Einbau in einer vertikalen Rohrleitung ist besser, um Luft- oder Gasblasen im Sensormessrohr zu vermeiden. Je nach Gerätevariante sind auf jeden Fall unbedingt die folgenden Empfehlungen einzuhalten: → Das Gerät vor elektromagnetischen Störungen, UV-Bestrahlung und bei Außenanwendung vor Witte- rungseinflüssen schützen. → Wenn die Masse des Geräts die Rohrleitung knicken könnte, vor dem Einbau des Geräts in die Rohr- leitung angepasste Rohrhalterungen installieren. → Schweres Gerät immer mit Hilfe einer weiteren Person und unter Verwendung von geeignetem Werkzeug installieren. → Wenn die Flüssigkeitstemperatur Schwankungen unterworfen ist, sicherstellen, dass sich das Gerät frei ausdehnen kann. → Sicherstellen, dass der DN des Messrohrs für die Durchflussgeschwindigkeit geeignet ist. Siehe das Datenblatt des Geräts unter country.burkert.com. Das Gerät ist nicht dazu bestimmt, den Durchfluss von Flüssigkeiten zu messen, wenn Gasblasen vorhanden sind, unabhängig vom Ursprung der Blasen (Lufteintritt, Kavitation, Entgasung …).
  • Seite 39 Typ 8098 FLOWave L Installation in eine Rohrleitung → Um sicherzustellen, dass weder Luftblasen noch Gasblasen die Messung stören, das Gerät wie in Abb. 15 empfohlen installieren. Durchflussrichtung flow direction α Durchflussrichtung flow direction Empfohlen Nicht empfohlen Nicht empfohlen α ist der Mindestwinkel zur Horizontalen für eine ordnungsgemäße Selbstentleerung (siehe Tabelle 12) Abb. 15: Ausrichtung eines Geräts zur Vermeidung von Luft- und Gasblasen → Um eine ordnungsgemäße Selbstentleerung zu ermöglichen und zur Einhaltung der 3A- und EHEDG- Anforderungen, das Gerät in einer Rohrleitung mit einem minimalen Neigungswinkel gegen die Hori- zontale installieren. Siehe Tabelle 12. Tabelle 12: Mindestneigungswinkel gegen die Horizontale für eine ordnungsgemäße Selbstentleerung Neigungswinkel gegen Art der Prozessanschlüsse Konformitätsstandards der Prozessanschlüsse die Horizontale • DIN 32676 Reihe A Für DN15 bis DN50: mindestens 5° • DIN 11864-3 Reihe A Clamp Für DN8 und DN65 bis •...
  • Seite 40 Typ 8098 FLOWave L Installation in eine Rohrleitung Keine Wärmedämmung der Rohrleitung Wärmedämmung der Rohrleitung Abb. 16: Wärmedämmung der Rohrleitung → Um sicherzustellen, dass die Innentemperatur des Transmitters mit Kabelverschraubungen den zuläs- sigen Maximalwert nicht überschreitet, das Gerät entsprechend der Empfehlung in Abb. 17 installieren. → Um sicherzustellen, dass die Innentemperatur des Transmitters den zulässigen Maximalwert nicht über- schreitet, eine Ethernet-Gerätevariante entsprechend der Empfehlung in Abb. 18 installieren. Empfohlen 1) Nicht empfohlen Empfohlen 1) 1) Diese Ausrichtungen gelten für alle Positionen des Transmitters Typ SE98 am Durchflusssensor Typ S097. Siehe Abb. 13: Mögliche Positionen des Transmitters SE98, Seite 32 Abb. 17: Ausrichtung einer Gerätevariante mit Kabelverschraubungen, um den Einfluss hoher Flüssigkeitstemperaturen zu vermeiden Empfohlen 1) Nicht empfohlen Nicht empfohlen Empfohlen 1) Empfohlen 1) 1) Diese Ausrichtungen gelten für alle Positionen des Transmitters Typ SE98 am Durchflusssensor Typ S097. Siehe Abb. 13: Mögliche Positionen des Transmitters SE98, Seite 32 Abb. 18: Ausrichtung einer Ethernet-Gerätevariante, damit die Wärme abgeleitet werden kann deutsch...

  • Seite 41: Einbau Des Geräts In Die Rohrleitung

    Typ 8098 FLOWave L Installation in eine Rohrleitung Einbau des Geräts in die Rohrleitung VORSICHT Verletzungsgefahr durch schweres Gerät. Beim Transport oder bei Montagearbeiten kann ein schweres Gerät herunterfallen und Verletzungen verursachen. ▶ Schweres Gerät mit Hilfe einer zweiten Person transportieren, montieren und demontieren. ▶ Geeignete Hilfsmittel verwenden. 7.5.1 Vor dem Einbau des Geräts in die Rohrleitung • Das Gerät vorbereiten wie in Kapitel 7.3 beschrieben. • Die Empfehlungen einhalten, die in Kapitel 7.4 beschrieben werden. 7.5.2 Einbau des Geräts mit Clamp-Anschlüssen Der Hersteller des Geräts liefert keine Dichtungen für die Prozessanschlüsse.

  • Seite 42: Gerät Mit Außengewindeanschlüssen Nach Din 11851 Reihe A Für Rohre Nach Din 11850 Einbauen

    Typ 8098 FLOWave L Installation in eine Rohrleitung 7.5.4 Gerät mit Außengewindeanschlüssen nach DIN 11851 Reihe A für Rohre nach DIN 11850 einbauen Beim Einbau dieser Gerätevariante die für den Prozess geltenden Montagenormen beachten. → Folgendes Zubehör, das nicht vom Gerätehersteller mitgeliefert wird, muss bereitgestellt werden. Das Zubehör muss an den Prozess und an das Gerät angepasst sein: • 2 runde Schlitzmuttern • 2 konische Aderendhülsen • 2 Dichtungen, die die Norm DIN 11851 erfüllen. Wenn die Installation EHEDG-konform sein muss, EHEDG-konforme Dichtungen bereitstellen. Für einen EHEDG-konformen Einsatz empfiehlt Bürkert Dich- tungen eines der folgenden Typen: - ASEPTO-STAR k-flex Upgrade-Dichtungen von Kieselmann GmbH, Deutschland, - SKS-Dichtungssatz DIN 11851 EHEDG mit EPDM- oder FKM-Innendichtungen von Siersema Kompo- nenten Service (S.K.S.) B.V., Niederlande Vorgehensweise Einbau: 1.

  • Seite 43: Elektrische Installation

    Typ 8098 FLOWave L Elektrische Installation ELEKTRISCHE INSTALLATION Sicherheitshinweise GEFAHR Verletzungsgefahr durch Stromschlag! ▶ Vor Arbeiten an Anlage oder Gerät die Spannung abschalten und gegen Wiedereinschalten sichern. ▶ Gemäß der Norm UL/EN 61010-1 müssen alle mit dem Durchflussmessgerät Typ 8098 FLOWave L verbundenen Ausrüstungen über eine doppelte Isolierung gegenüber dem Netzstromkreis verfügen, und alle an den Durchflussmesser Typ 8098 FLOWave L angeschlossenen Stromkreise müssen begrenzte Energiekreise sein. ▶ Die geltenden Unfallverhütungsvorschriften und Sicherheitsbestimmungen für elektrische Geräte beachten. Verletzungsgefahr durch Druck in der Anlage! ▶ Vor Arbeiten an der Anlage die Flüssigkeitszirkulation stoppen, den Druck abschalten und die Rohrlei- tungen leeren. ▶ Vor Arbeiten an der Anlage sicherstellen, dass die Rohrleitungen drucklos sind. ▶ Die Temperatur-Druck-Abhängigkeit der Flüssigkeit je nach verwendetem Fitting beachten. Nach langem Einschalten Verbrennungsgefahr oder Brandgefahr durch heiße Geräteoberflächen ▶...
  • Seite 44 Typ 8098 FLOWave L Elektrische Installation WARNUNG Verletzungsgefahr durch ungewolltes Einschalten der Anlage oder unkontrollierten Wiederanlauf. ▶ Anlage gegen unbeabsichtigtes Betätigen sichern. ▶ Nach jedem Eingriff am Gerät einen kontrollierten Wiederanlauf gewährleisten. VORSICHT Verletzungsgefahr durch schweres Gerät. Beim Transport oder bei Montagearbeiten kann ein schweres Gerät herunterfallen und Verletzungen verursachen. ▶ Schweres Gerät mit Hilfe einer zweiten Person transportieren, montieren und demontieren. ▶ Geeignete Hilfsmittel verwenden. ACHTUNG Das Gerät wird beschädigt, wenn zum Drehen des Blinddeckels oder des Display-Moduls ein Werkzeug verwendet wird. ▶ Zum Drehen des Blinddeckels oder des Display-Moduls kein Werkzeug verwenden. ACHTUNG Beim Versuch, die Mutter von einer M20x1,5-Kabelverschraubung aus Edelstahl zu entfernen, wird das Gerät undicht. ▶ Die Mutter einer M20x1,5-Kabelverschraubung aus Edelstahl nicht abnehmen. Die Mutter einer M20x1,5-Kabelverschraubung aus Edelstahl kann nicht abgenommen werden. ▶ Die Mutter bis zum Anschlag drehen. Wenn Sie die Mutter über den Anschlag drehen, löst sich die Kabelverschraubung vom Gerät und das Gerät wird undicht. ACHTUNG Wenn der Schraubverschluss eines 5-poligen M12-Gerätesteckers entfernt wird, wird das Gerät undicht.

  • Seite 45: Zusätzliche Dokumentation

    Typ 8098 FLOWave L Elektrische Installation ACHTUNG Das Gerät mit M20x1,5-Kabelverschraubungen ist nicht dicht, wenn keine Kabelverschraubung ver- wendet wird. ▶ Sicherstellen, dass die ungenutzten M20x1,5-Kabelverschraubungen mit den mitgelieferten Stopfen abgedichtet sind. ▶ Wenn der Blindstopfen eingesetzt ist, die Mutter der Kabelverschraubung aus Edelstahl mit einem Dreh- moment von 3 Nm (2,21 ft·lbf) festziehen. ▶ Wenn der Blindstopfen eingesetzt ist, die Mutter der Kabelverschraubung aus vernickeltem Messing mit einem Drehmoment von 8 Nm (5,90 ft lbf) festziehen. • Eine hochwertige, gefilterte und geregelte elektrische Spannungsversorgung verwenden. • Die Verlegung des Kabels in der Nähe von Hochspannungskabeln oder Hochfrequenzkabeln vermeiden; wenn eine benachbarte Verlegung unvermeidlich ist, einen Mindestabstand von 30 cm einhalten. Bei einem Gerät mit M20x1,5-Kabelverschraubungen nur ein Kabel durch jede Kabelverschraubung verlegen. Bei der elektrischen Installation eines Geräts mit zwei 4-poligen M12-Gerätebuchsen (Ethernet- Gerätevariante), das mit einem Ethernet-Netzwerk verbunden ist, ist die Norm ISO / IEC 61918 zu beachten. Zusätzliche Dokumentation • Weitere Informationen zum büS sind dem Verkabelungsleitfaden (Cabling_guide_for_büS/EDIP.pdf) zu entnehmen, der unter country.burkert.com auf Englisch und Japanisch zur Verfügung steht. • Weitere Informationen zu CANopen in Bezug auf das Gerät sind der Bedienungsanleitung „CANopen Netzwerkkonfiguration“ unter country.burkert.com zu entnehmen. • Wenn es sich um eine ATEX / IECEx-Gerätevariante handelt, siehe ATEX / IECEx-Zusatzanleitung für den Typ 8098 FLOWave L, die im Internet unter country.burkert.com zur Verfügung steht. deutsch...

  • Seite 46: Anschluss Des Geräts An Eine Spannungsversorgung

    Typ 8098 FLOWave L Elektrische Installation Anschluss des Geräts an eine Spannungsversorgung Das Gerät ist werkseitig so verkabelt, dass es leicht über den 5-poligen M12-Gerätestecker mit Strom ver- sorgt werden kann. → Das Gerät mit zwei 4-poligen M12-Gerätebuchsen (Ethernet-Gerätevariante) über den 5-poligen M12-Gerätestecker an eine Spannungsversorgung mit 12...35 V DC anschließen; siehe Kapitel 8.4. Ein Gerät mit zwei 4-poligen M12-Gerätebuchsen (Ethernet-Gerätevariante) muss über den 5-poligen M12-Gerätestecker mit Strom versorgt werden. → Das Gerät mit M20x1,5-Kabelverschraubungen an eine Spannungsversorgung mit 12...35 V DC anschließen: • entweder über den 5-poligen M12-Gerätestecker, siehe Kapitel 8.4. • oder über die M20x1,5-Kabelverschraubungen und die im Transmittergehäuse befindliche Anschluss- klemme. Verdrahtung siehe Kapitel 8.13. Die Mindestversorgungsspannung hängt von der Gerätevariante, der Flüssigkeitstemperatur und von der Umgebungstemperatur ab: siehe Abb. 20 und Abb. 21. Unzulässige Spannung Umgebungstemperatur °C Zulässige Temperatur für begrenzte Dauer Betriebsspannung V DC Flüssigkeitstemperatur °C...

  • Seite 47: Anschluss Des Geräts An Ein Büs- / Canopen-Netzwerk

    Typ 8098 FLOWave L Elektrische Installation Anschluss des Geräts an ein büS- / CANopen-Netzwerk Für einen ordnungsgemäßen Betrieb des Geräts eine 5-polige M12-Gerätebuchse aus Edelstahl mit Abschirmung verwenden. Das bei Bürkert erhältliche büS-Kabel hat einen Außendurchmesser von 8,2 mm. → Sicherstellen, dass das büS-Kabel durch die 5-polige M12-Gerätebuchse geführt wird. → Die vom Hersteller der 5-poligen Gerätebuchse angegebenen Spezifikationen des Kabels und der Adern beachten. Der 5-polige M12-Gerätestecker (A-Kodierung) dient zum Anschluss des Geräts: • An eine Spannungsversorgung mit 12...35 V DC und/oder • An das büS- / CANopen-Netzwerk. → Zum Anschluss des Geräts den Schraubverschluss des 5-poligen M12-Gerätesteckers entfernen und den Schraubverschluss an einem sicheren und sauberen Platz aufbewahren. Gefahr von Schäden am Gerät, wenn ein M12-Anschluss nicht benutzt wird. ▶ An allen ungenutzten M12-Anschlüssen einen Schraubverschluss anbringen. Funktionsstörung der internen und externen Kommunikation, wenn der 5-polige M12-Gerätestecker nicht zum Anschluss des Geräts an einen büS-Feldbus oder einen CANopen-Feldbus verwendet wird.

  • Seite 48: Aktivieren Des Geräteinternen Abschlusswiderstands

    Typ 8098 FLOWave L Elektrische Installation Kabel und Leiter sind im Gerät mit dem 5-poligen M12-Anschluss verbunden Abb. 23: Werksseitige Verdrahtung der 12-poligen Push-in-Anschlussklemme an den 5-poligen M12-Gerätestecker Aktivieren des geräteinternen Abschlusswiderstands Das Gerät hat einen internen Abschlusswiderstand, der aktiviert werden kann, wenn das Gerät an einem Ende eines büS-Netzwerks oder eines CANopen-Netzwerks installiert ist. Wenn der interne Abschlusswiderstand des Geräts aktiviert wird, darf am selben Ende des büS-Netzwerks oder des CANopen-Netzwerks nicht mehr als ein Abschlusswiderstand installiert werden. Um ein geeignetes Netzwerk zu erhalten, an jedem Ende des Netzwerks einen Abschlusswiderstand installieren. → Zur Ansicht KONFIGURATION gehen. →  Allgemeine Einstellungen →  Den Zugriff auf die Ansicht Parameter bestätigen. →  büS →  Erweitert →...

  • Seite 49: Spezifikationen Der Kabel Für Die M20X1,5-Kabelverschraubungen (Gerätevariante Mit Kabelverschraubungen)

    Typ 8098 FLOWave L Elektrische Installation Spezifikationen der Kabel für die M20x1,5- Kabelverschraubungen (Gerätevariante mit Kabelverschraubungen) Tabelle 13: Spezifikationen der Kabel für die M20x1,5-Kabelverschraubungen aus vernickeltem Messing Spezifikationen der Kabel Empfohlener Wert Elektromagnetischer Schutz (EMV) Geschirmt Durchmesser 5...14 mm Maximale Betriebstemperatur 80 °C oder höher Tabelle 14: Spezifikationen der Kabel für die M20x1,5-Kabelverschraubungen aus Edelstahl Spezifikationen der Kabel Empfohlener Wert Elektromagnetischer Schutz (EMV) Geschirmt Durchmesser 6...12 mm Maximale Betriebstemperatur 80 °C oder höher Spezifikationen der Leiter für die 12-polige Push-in-Anschlussklemme Tabelle 15: Spezifikationen der Leiter für die Anschlussklemme...

  • Seite 50: Klemmenbelegung Der 12-Poligen Push-In-Anschlussklemme

    Typ 8098 FLOWave L Elektrische Installation Klemmenbelegung der 12-poligen Push-in-Anschlussklemme Im Transmittergehäuse befindet sich eine 12-polige Anschlussklemme. Abb. 24: Verkabelung der 12-poligen Anschlussklemme ab Werk → Zum Freilegen der 12-poligen Push-in-Anschlussklemme die Vorderseite des Transmitters öffnen; siehe Kapitel 8.9. → Zum Trennen eines Leiters zuerst auf die Klemme mit einem Schlitzschraubendreher 3,0 mm (beliebiger Länge) und einer Kraft von max. 40 N drücken. 1 2 3 4 5 6 7 8 9 1 1 1 2 Orange LED Grüne LED (Gerätevariante mit zwei M20x1,5-Kabelverschraubungen) • Grüne LED: - blinkt langsam, wenn das Gerät korrekt arbeitet. - blinkt schnell, wenn ein Problem der Kommunikation mit der Messplatine vorliegt. •...

  • Seite 51: Öffnen Der Vorderseite Des Transmitters

    Typ 8098 FLOWave L Elektrische Installation An einem Gerät mit zwei 4-poligen M12-Gerätebuchsen (Ethernet-Gerätevariante) die Klemmen 6 bis 12 nicht benutzen. • Klemme 6: GND (für den Anschluss der Spannungsversorgung über die M20x1,5-Kabelverschraubungen) • Klemme 7: Minuspol Ausgang 3 (Analogausgang oder Digitalausgang) • Klemme 8: Pluspol Ausgang 3 (Analogausgang oder Digitalausgang) • Klemme 9: Minuspol Ausgang 2 (Digitalausgang) • Klemme 10: Pluspol Ausgang 2 (Digitalausgang) • Klemme 11: Minuspol Ausgang 1 (Analogausgang) • Klemme 12: Pluspol Ausgang 1 (Analogausgang) Abb. 25: Klemmenbelegung der 12-poligen Anschlussklemme im Transmittergehäuse Öffnen der Vorderseite des Transmitters Zum Öffnen der Vorderseite des Transmittergehäuses entweder den Blinddeckel oder das Display-Modul oder Wi-Fi-Modul abnehmen. Vorgehensweise zum Öffnen der Vorderseite des Transmitters, wenn der Blinddeckel vorne am Gerät angebracht ist 1. Den Magnetschlüssel an die Markierung neben dem Blinddeckel halten. Es sollte ein Klicken hörbar sein, welches anzeigt, dass der Blinddeckel entsperrt ist.
  • Seite 52 Typ 8098 FLOWave L Elektrische Installation Vorgehensweise zum Öffnen der Vorderseite des Transmitters, wenn das Display-Modul oder Wi-Fi- Modul vorne am Gerät angebracht ist 1. Den Blinddeckel von der Oberseite des Geräts abnehmen. 2. Den Magnetschlüssel an die Markierung am Display-Modul oder Wi-Fi-Modul halten. Es sollte ein Klicken hörbar sein, welches anzeigt, dass das Display-Modul oder Wi-Fi-Modul ent- sperrt ist. Zum Drehen des Display-Moduls oder Wi-Fi-Moduls kein Werkzeug verwenden. 3. Das Display-Modul oder Wi-Fi-Modul mit der Hand in die entriegelte Position drehen. Die Lasche drücken, um den Kabelan- schluss zu entriegeln...

  • Seite 53: Kabelverschraubungen Aus Edelstahl (Gerätevariante Mit Kabelverschraubungen)

    Typ 8098 FLOWave L Elektrische Installation 8.10 Ve r k a b e l u n g d e s G e r ä t s d u r c h d i e M 2 0 x 1 , 5 - Kabelverschraubungen aus Edelstahl (Gerätevariante mit Kabelverschraubungen) Durch jede Kabelverschraubung nur ein Kabel verlegen.

  • Seite 54: Verkabelung Des Geräts Durch Die M20X1,5-Kabelverschraubungen Aus Edelstahl

    Typ 8098 FLOWave L Elektrische Installation 11. Jedes Kabel an der Funktionserdeplatte befes- tigen. Die Abschirmung muss mit der Funktions- erdeplatte in Kontakt stehen. 12. Die Funktionserdeplatte an ihrer ursprünglichen Stelle befestigen. Funktionserde 13. Mit einem Innensechskantschlüssel der Größe 10 die zwei Schrauben der Funktionserdeplatte mit einem Drehmoment von 0,2 Nm (0,15 ft·lbf) festziehen. Schrauben ES IST NICHT VORGESCHRIEBEN, DAS GERÄT AN EINE SCHUTZERDE ANZU- SCHLIESSEN – VORGESEHEN FÜR ZUKÜNFTIGE VERWENDUNG 14. Jede Ader in die richtige Anschlussklemme stecken. 15.

  • Seite 55: Verkabelung Des Geräts Durch Die M20X1,5- Kabelverschraubungen Aus Vernickeltem Messing (Gerätevariante Mit Kabelverschraubungen)

    Typ 8098 FLOWave L Elektrische Installation 8.11 Verkabelung des Geräts durch die M20x1,5- Kabelverschraubungen aus vernickeltem Messing (Gerätevariante mit Kabelverschraubungen) Durch jede Kabelverschraubung nur ein Kabel verlegen. → Kabel vorbereiten entsprechend den technischen Daten in Kapitel 8.6 und Kapitel 8.7. → Zum Öffnen der Vorderseite des Transmitters die Anweisungen aus Kapitel 8.9 befolgen. 2 Schrauben 1. Mit einem Innensechskantschlüssel der Größe 10 die zwei Schrauben der Funktionserdeplatte lösen. 2. Das Kabel auf 100 mm entmanteln. 8 mm 3.
  • Seite 56 Typ 8098 FLOWave L Elektrische Installation 9. Liegt der Kabeldurchmesser zwischen 9 und 14 mm, → Einen Schraubendreher senkrecht zwischen den beiden Dichtungen ansetzen. → Die innere Dichtung herausheben und entfernen. → Das Kabel durch die Kabelverschraubung führen. → Mit einem Innensechskantschlüssel der Größe 24 die Kabelverschraubung mit einem Drehmoment von 10 Nm (7,4 ft·lbf) festziehen. 10. J edes Kabel an der Funktionserdeplatte befes- tigen. Die Abschirmung muss mit der Funktions- erdeplatte in Kontakt stehen.

  • Seite 57: Anschließen Der Funktionserde (Gerätevariante Mit Zwei M20X1,5-Kabelverschraubungen)

    Typ 8098 FLOWave L Elektrische Installation 13. Jede Ader in die richtige Anschlussklemme stecken. 14. Zum Anschließen der 12...35-V-DC-Spannungsversorgung durch die Kabelverschraubungen siehe Kapitel 8.13. 15. Zum Anschluss der Ausgänge siehe Kapitel 8.14 und Kapitel 8.15. 16. Den Funktionserdeleiter anschließen. Siehe Kapitel 8.12. 17. Das Display-Modul oder Wi-Fi-Modul wieder anschließen, sofern es entfernt wurde. 18. Die Vorderseite und die Oberseite des Transmittergehäuses wieder verschließen. Abb. 29: Verkabelung des Geräts durch die M20x1,5-Kabelverschraubungen aus vernickeltem Messing 8.12 Anschließen der Funktionserde (Gerätevariante mit zwei M20x1,5-Kabelverschraubungen) → Für einen einwandfreien Betrieb des Geräts muss der gelb/grüne Funktionserdeleiter immer wie folgt angeschlossen werden: - entweder an die Funktionserdeplatte im Transmittergehäuse (siehe Abb. 31 in Kapitel 8.13), - oder an die Funktionserdeschraube außen am Transmittergehäuse (siehe Abb. 30).

  • Seite 58: Anschließen Des Geräts An Eine 12

    Typ 8098 FLOWave L Elektrische Installation 8.13 Anschließen des Geräts an eine 12...35-V-DC- Spannungsversorgung, durch die M20x1,5- Kabelverschraubungen (Gerätevariante mit Kabelverschraubungen) 1. Auf die Klemme Nr. 5 mit einem Schlitzschraubendreher 3,0 mm (beliebiger Länge) und einer Kraft von max. 40 N drücken und die weiße Ader lösen. Die weiße Ader nicht abschneiden. 2. Die weiße Ader isolieren. 3. Die Spannungsversorgung anschließen wie gezeigt in Abb. 31. Zum Anschluss des Pluspols der 12...35-V-DC-Spannungs- versorgung des Geräts durch eine Kabelverschraubung Zum Anschluss des Minuspols der Spannungsversorgung des Geräts durch eine Kabelverschraubung Grüne LED blinkt lang- sam, wenn das Gerät kor-...

  • Seite 59: Verkabelung Des Ausgangs 1 (Analogausgang) Und Des Als Analogausgang Konfi

    Typ 8098 FLOWave L Elektrische Installation Abb. 32: Gerät über die M20x1,5-Kabelverschraubungen an eine 12...35-V-DC-Spannungsversorgung angeschlossen 8.14 Verkabelung des Ausgangs 1 (Analogausgang) und des als Analogausgang konfigurierten Ausgangs 3 (Gerätevariante mit Kabelverschraubungen) ACHTUNG Kurzschlussgefahr bei falscher Konfiguration von Ausgang 3. ▶ Vor der Verkabelung von Ausgang 3 als Analogausgang sicherstellen, dass Ausgang 3 im Parame- termenü der Ausgänge als Analogausgang konfiguriert ist. Siehe Kapitel 9.8 Ändern des Typs von Ausgang 3. Ein Analogausgang kann entweder als Senke oder als Quelle angeschlossen werden. 1 2 3 4 5 6 7 8 9 1 1 2 12-35 V DC 12-35 V DC...

  • Seite 60: Verkabelung Des Ausgangs 2 (Digitalausgang) Und Des Als Digitalausgang Konfigu

    Typ 8098 FLOWave L Elektrische Installation 8.15 Verkabelung des Ausgangs 2 (Digitalausgang) und des als Digitalausgang konfigurierten Ausgangs 3 (Gerätevariante mit Kabelverschraubungen) ACHTUNG Kurzschlussgefahr bei falscher Konfiguration von Ausgang 3. ▶ Vor der Verkabelung von Ausgang 3 als Digitalausgang sicherstellen, dass Ausgang 3 im Parame- termenü der Ausgänge als Digitalausgang konfiguriert ist. Siehe Kapitel 9.8 Ändern des Typs von Ausgang 3. Ein Digitalausgang kann entweder als NPN oder als PNP angeschlossen werden. Orangefarbene LED leuchtet, wenn der entspre- chende Digitalausgang auf EIN geschaltet ist 1 2 3 4 5 6 7 8 9 1 1 2 12-35 V DC 12-35 V DC Spannungs-...

  • Seite 61: Anzeige Des Status Des Ethernet-Netzwerks ((Gerätevariante Mit Zwei 4-Poligen M12-Gerätebuchsen - Ethernet-Gerätevariante )

    Typ 8098 FLOWave L Elektrische Installation 8.16 Anzeige des Status des Ethernet-Netzwerks ((Gerätevariante mit zwei 4-poligen M12- Gerätebuchsen - Ethernet-Gerätevariante ) Der Status des Ethernet-Netzwerks wird von LEDs angezeigt. Die LEDs befinden sich am industriellen Kom- munikationsmodul im Transmittergehäuse. → Um die LEDs sehen zu können, die Vorderseite des Transmittergehäuses öffnen. Dazu entweder den Blinddeckel oder das Display-Modul oder Wi-Fi-Modul abnehmen; siehe Kapitel 8.9. Schnittstelle X2 Schnittstelle X1 (Ethernet Port Switch): (Ethernet Port Switch): Link/Act LED (grün) Link LED (gelb) Link LED (gelb) Link/Act LED (grün) Anschluss an die SPS: Error LED (gelb) RUN LED (grün) Abb. 35: Status-LEDs des Moduls für industrielle Kommunikation...

  • Seite 62: Spezifikationen Der Kabel Und Leiter Für Die 4-Poligen M12-Gerätebuchsen

    Typ 8098 FLOWave L Elektrische Installation 8.17 Spezifikationen der Kabel und Leiter für die 4-poligen M12-Gerätebuchsen Tabelle 18: Spezifikationen der Kabel und Leiter für die 4-poligen M12-Gerätebuchsen Spezifikationen der Kabel und Leiter Empfohlener Wert Elektromagnetischer Schutz (EMV) Abgeschirmter Leiter, mindestens mit STP Mindestkategorie KAT-5 Maximale Länge 100 m Maximale Betriebstemperatur 80 °C oder höher 8.18 Verbinden des Geräts mit einem Ethernet- Netzwerk (Gerätevariante mit zwei 4-poligen M12- Gerätebuchsen - Ethernet-Gerätevariante) Die zwei 4-poligen M12-Gerätebuchsen (D-Kodierung) dienen zum Verbinden des Geräts mit einem Ethernet-Netzwerk.

  • Seite 63: Anschließen Der Funktionserde (Gerätevariante Mit Zwei 4-Poligen M12-Gerätebuchsen - Ethernet-Gerätevariante)

    Typ 8098 FLOWave L Elektrische Installation Kabel und Leiter im Gerät von X1 an die obere 4-polige M12-Gerätebuchse angeschlossen Kabel und Leiter im Gerät von X2 an die mittlere 4-polige M12-Gerätebuchse angeschlossen Kabel und Leiter im Gerät von der 12-poligen Push-in-Anschlussklemme an den 5-poligen M12-Gerätestecker angeschlossen Abb. 37: Werksseitige Verdrahtung des Geräts mit zwei 4-poligen M12-Gerätebuchsen (Ethernet-Gerätevariante)

  • Seite 64: Einstellungen Vornehmen

    Typ 8098 FLOWave L Einstellungen vornehmen EINSTELLUNGEN VORNEHMEN Sicherheitshinweise WARNUNG Verletzungsgefahr durch nicht sachgemäße Einstellung. Eine nicht sachgemäße Einstellung kann zu Verletzungen sowie Schäden am Gerät und seiner Umgebung führen. ▶ Das für die Einstellung zuständige Personal muss den Inhalt der Bedienungsanleitung gelesen und ver- standen haben. ▶ Besonders zu beachten sind die Sicherheitshinweise und die bestimmungsgemäße Verwendung. ▶ Das Gerät/die Anlage darf nur durch ausreichend geschultes Personal bedient werden. Zur Vornahme der Einstellungen lieferbare Software Die Einstellungen des Geräts können vorgenommen werden mit: • Dem Display-Modul Typ ME31. Das Gerät kann mit einem Display-Modul ausgestattet werden oder nicht. • Der Bürkert Communicator-Software Typ 8920. Diese muss auf einem PC installiert werden. Die Menüstruktur im Display-Modul und in der Bürkert Communicator-Software ist gleich. → Zur Vornahme der Einstellungen des Geräts mit dem Display-Modul Typ ME31 die Betriebsanleitung Typ 8098 FLOWave L lesen.
  • Seite 65 Typ 8098 FLOWave L Einstellungen vornehmen 5. Die M12-Buchse am Ende des mitgelieferten Kabels an den Y-Adapter schrauben. 6. Den Mini-USB-Stecker des Kabels in den mitgelieferten büS-Stick stecken. Den Mini-USB-Stecker des Kabels nirgendwo anders als in den büS-Stick einstecken. 7. Den passenden Netzadapter in das Netzteil stecken. 8. Das Kabel des Netzteils an den passenden Anschluss der M12-Buchse anschließen. Abschlusswi- derstand M12-Buchse büS-Stick Stecker Y-Adapter Netzteil Mini-USB Netzteilkabel Abb. 39: Montage von Anschlusskabeln, Adapter und büS-Stick 9. Den Y-Adapter an den M12-Gerätestecker schrauben. 10. D en büS-Stick in einen USB-Port des PCs stecken.

  • Seite 66: Display-Modul: Beschreibung Der Bedienoberfläche

    Typ 8098 FLOWave L Einstellungen vornehmen Display-Modul: Beschreibung der Bedienoberfläche Eine vollständige Beschreibung des Display-Moduls finden Sie in der Bedienungsanleitung zum Typ 8098 FLOWave L, die im Internet unter country.burkert.com verfügbar ist. Die detaillierte Beschreibung der Anzeigesoftware finden Sie in der Bedienungsanleitung für die Anzeigesoftware von Typ ME31, die im Internet unter country.burkert.com verfügbar ist. Die Bedienoberfläche besteht aus einem Display und berührungssensitiven Tasten. Ansicht 1 von 4 Display Volumendurchfluss 30,1 l/min ZURÜCK-Taste Navigations- OK-Taste tasten Abb. 40: Übersicht über die Bedienoberfläche Verfügbare Login-Benutzerebenen Für Betrieb und Einstellung des Geräts sind die folgenden 4 Login-Benutzerebenen verfügbar: • Basis-Benutzerebene (Einfacher Benutzer), d. h. die Ebene mit den wenigsten Funktionen, • die Benutzerebene Erweiterter Benutzer, • die Benutzerebene Installateur (Voreinstellung), • die Benutzerebene Bürkert. Standardmäßig werden die Geräteeinstellungen nicht durch Passwörter geschützt. Tabelle 19 zeigt für jedes in der Informationsleiste angezeigte Symbol die auf dem Gerät aktive Benutze- rebene, und was mit der jeweiligen Art von Benutzerebene möglich ist.

  • Seite 67: Benutzerebene Wechseln, Wenn Der Passwortschutz Aus Ist

    Typ 8098 FLOWave L Einstellungen vornehmen Tabelle 19: Mögliche Benutzerebenen Benutze- Symbol1) Beschreibung rebene • Kein Passwort erforderlich. Kein Symbol Einfacher • Die Menüpunkte mit dem Symbol sind nur im Lesezugriff verfügbar. Benutzer • Nicht alle Menüpunkte, die auf einer höheren Benutzerebene verfügbar sind, werden angezeigt. • Passwort erforderlich, wenn der Passwortschutz aktiv ist. Das Standard- passwort lautet 005678. Erweiterter • Die Menüpunkte mit dem Symbol sind nur im Lesezugriff verfügbar. Benutzer •...

  • Seite 68: Benutzerebene Wechseln, Wenn Der Passwortschutz Ein Ist

    Typ 8098 FLOWave L Einstellungen vornehmen 9.5.2 Benutzerebene wechseln, wenn der Passwortschutz ein ist Wenn die Bedienung mit Passwörtern geschützt ist, wird das Symbol der aktiven Benutzerebene in der Informationsleiste angezeigt. → Um die Benutzerebene in der Bürkert Communicator-Software zu wechseln, siehe die Bedienungsan- leitung Typ 8920, die im Internet unter country.burkert.com verfügbar ist. Zum Wechseln der Benutzerebene auf dem Display-Modul wie folgt vorgehen: →  lange drücken, um das Kontextmenü zu öffnen. →  Benutzerebene wechseln  Bestätigen. →  Abmelden wählen (nicht vorhanden, wenn die Basis-Benutzerebene aktiv ist)  Bestätigen. →  lange drücken, um das Kontextmenü zu öffnen. →  Benutzerebene wechseln  Bestätigen. → Benutzerebene wählen  Bestätigen. →    Passwort eingeben  Bestätigen. Die Benutzerebene ist gewechselt. Das entsprechende Symbol ist in der Informationsleiste angezeigt. → Um den Einstellungsschutz mittels Passwörtern zu deaktivieren, siehe Bedienungsanleitung Typ 8098 FLOWave L.

  • Seite 69: Auslesen Des Zugangspfads Zu Einem Menüpunkt (Nur Mit Display-Modul)

    Typ 8098 FLOWave L Einstellungen vornehmen Auslesen des Zugangspfads zu einem Menüpunkt (nur mit Display-Modul) Sollten Sie sich in der Menüstruktur verirrt haben, können Sie den Zugangspfad anzeigen lassen. →  lange drücken, um das Kontextmenü zu öffnen. →  Wo bin ich?  Bestätigen. Den Zugriffspfad zum angezeigten Menüpunkt auslesen. Vornehmen der Quickstart-Einstellungen bei der Erstinbetriebnahme des Geräts (nur mit Display-Modul) Wenn das Gerät zum ersten Mal unter Spannung gesetzt wird, wird der Benutzer aufgefordert, die fol- genden Einstellungen vorzunehmen: • Auswählen der Anzeigesprache, • Auswählen der Zeitzone, • Auswählen, ob die Sommerzeit automatisch berücksichtigt werden soll oder nicht, • Einstellen von Datum und Uhrzeit, •...

  • Seite 70: Ändern Des Typs Von Ausgang 3

    Typ 8098 FLOWave L Einstellungen vornehmen Ändern des Typs von Ausgang 3 ACHTUNG Kurzschlussgefahr bei falscher Konfiguration von Ausgang 3. ▶ Vor der Verkabelung von Ausgang 3 sicherstellen, dass Ausgang 3 korrekt konfiguriert ist. Die Ausgangsparameter können mit der Benutzerebene Installateur eingestellt werden. Das Menü Ausgänge ist bei einer Ethernet-Gerätevariante zwar vorhanden, wir empfehlen aber, die Ausgänge nicht zu verwenden. In der Voreinstellung ist Ausgang 3 als Analogausgang konfiguriert. Er kann als Digitalausgang konfiguriert werden. Zum Ändern des Typs von Ausgang 3 wie folgt vorgehen: → Zur Ansicht KONFIGURATION gehen. →  Ausgänge →  Den Zugriff auf die Ansicht Parameter bestätigen. →  Typ Ausgang 3 →  Den Typ von Ausgang 3 auswählen. →  Speichern. Die Konfiguration und der Name von Ausgang 3 sind geändert. deutsch...

  • Seite 71: Inbetriebnahme

    Typ 8098 FLOWave L Inbetriebnahme INBETRIEBNAHME 10.1 Sicherheitshinweise WARNUNG Verletzungsgefahr bei unsachgemäßer Inbetriebnahme. Eine unsachgemäße Inbetriebnahme kann zu Verletzungen sowie Schäden am Gerät und seiner Umgebung führen. ▶ Vor der Inbetriebnahme muss gewährleistet sein, dass der Inhalt der Bedienungsanleitung dem Bedie- nungspersonal bekannt ist und vollständig verstanden wurde. ▶ Besonders zu beachten sind die Sicherheitshinweise und die bestimmungsgemäße Verwendung. ▶ Das Gerät darf nur von entsprechend geschultem Personal installiert und in Betrieb genommen werden. 10.2 Voraussetzungen • Das Gerät ist in der Rohrleitung installiert. •...
  • Seite 72 Typ 8098 FLOWave L Inbetriebnahme 6. Parameter Viskositäts-Kompensation für die Flüssigkeit einstellen: • Wenn es sich bei der Flüssigkeit um Wasser handelt, sicherstellen, dass der Parameter Viskositäts-Kom- eingestellt ist. pensation Wasser • Wenn die kinematische Viskosität der Flüssigkeit im Bereich 0,5...2 mm2/s liegt, dann kann der Parameter eingestellt bleiben. Viskositäts-Kompensation Wasser • Wenn die Flüssigkeit kein Wasser ist oder wenn die kinematische Viskosität der Flüssigkeit kleiner als 0,5 oder größer als 2 mm2/s ist, den Parameter Viskositäts-Kompensation auf einen Wert einstellen, der an die Flüssigkeitseigenschaften und an die Prozessbedingungen angepasst ist. Sicherstellen, dass der Parameter Auffrischzeit Kurz eingestellt ist. 8. Parameter Dämpfung des Volumenstroms einstellen: • Wenn Sie einen stabilen Volumenstrom messen oder einen durchflussabhängigen Teach-In über Durch- fluss durchführen wollen, dann setzen Sie den Parameter Dämpfung des Durchflusses auf Mittel. • Wenn Sie Behälter auf einer Zeitskala von typischerweise ≥ 30 s befüllen wollen, stellen Sie eine entspre- chende Dämpfung des Durchflusses ein. • Wenn Sie Behälter auf einer Zeitskala von typischerweise < 30 s befüllen oder einen Teach-In über auf Kein(e).

  • Seite 73: Erste Inbetriebnahme Zur Erkennung Einer Flüssigkeitsänderung In Der Rohrleitung

    Typ 8098 FLOWave L Inbetriebnahme 10.4 Erste Inbetriebnahme zur Erkennung einer Flüssigkeitsänderung in der Rohrleitung Detaillierte Informationen zu den Einstellungen finden Sie, indem Sie den markierten Begriff in der Bedienungsanleitung zum Typ 8098 FLOWave L suchen, die unter country.burkert.com verfügbar ist. 1. Gerät einschalten. 2. Gerät mit der Bürkert Communicator-Software verbinden. PDF-Bericht mit allen aktuellen Einstellungen des Geräts ausdrucken. Prozesswerte auswählen, die grafisch überwacht werden sollen. Die Bedie- nungsanleitung zum Typ 8920 finden Sie im Internet unter country.burkert.com. 3. Am Display-Modul die Einstellungen des Quickstart-Menüs vornehmen. Siehe Kapitel 9.7. 4. Sicherstellen, dass sich die richtige Flüssigkeit im Gerät befindet. Wenn es sich bei der Flüssigkeit nicht um Wasser handelt, den Wert Akustischer Übertragungsfaktor auslesen. • Wenn der Wert größer ist als 20 % ±5 %, dann kann der Volumendurchfluss der Flüssigkeit vom Gerät gemessen werden. • Wenn der Wert kleiner ist als 20 % ±5 %, dann wird der Volumendurchfluss der Flüssigkeit vom Gerät möglicherweise nicht genau gemessen.
  • Seite 74 Typ 8098 FLOWave L Inbetriebnahme 10. Um den Massendurchfluss zu überwachen, wird der Parameter Dämpfung des Massendurchflusses eingestellt: • Wenn Sie einen stabilen Massendurchfluss messen oder einen durchflussabhängigen Teach-In über des Massendurch- Massendurchfluss durchführen wollen, dann setzen Sie den Parameter Dämpfung flusses des Massendurchflusses auf Mittel. Einstellen des Parameters der Dichte auf Mittel. Dämpfung • Wenn Sie Behälter auf einer Zeitskala von typischerweise ≥ 30 s befüllen wollen, stellen Sie eine ent- sprechende Dämpfung des Massendurchflusses ein. Den Parameter Dämpfung der Dichte auf Kein(e) einstellen. • Wenn Sie Behälter auf einer Zeitskala von typischerweise < 30 s befüllen oder einen Teach-In über Masse durchführen wollen, setzen Sie den Parameter Dämpfung des Massendurchflusses auf Kein(e). Den Parameter Dämpfung der Dichte auf Kein(e) einstellen. Um den Volumendurchfluss zu überwachen, sicherstellen, dass die Cut-Off-Funktion aktiv und der Cut-...

  • Seite 75: Erste Inbetriebnahme Zur Erkennung Von Blasen In Der Rohrleitung

    Typ 8098 FLOWave L Inbetriebnahme 10.5 Erste Inbetriebnahme zur Erkennung von Blasen in der Rohrleitung Detaillierte Informationen zu den Einstellungen finden Sie, indem Sie den markierten Begriff in der Bedienungsanleitung zum Typ 8098 FLOWave L suchen, die unter country.burkert.com verfügbar ist. 1. Gerät einschalten. 2. Gerät mit der Bürkert Communicator-Software verbinden. PDF-Bericht mit allen aktuellen Einstellungen des Geräts ausdrucken. Prozesswerte auswählen, die grafisch überwacht werden sollen. Die Bedie- nungsanleitung zum Typ 8920 finden Sie im Internet unter country.burkert.com. 3. Am Display-Modul die Einstellungen des Quickstart-Menüs vornehmen. Siehe Kapitel 9.7. Wenn es sich bei der Flüssigkeit nicht um Wasser handelt, den Wert Akustischer Übertragungsfaktor auslesen. • Wenn der Wert größer ist als 20 % ±5 %, dann kann der Volumendurchfluss der Flüssigkeit vom Gerät gemessen werden. • Wenn der Wert kleiner ist als 20 % ±5 %, dann wird der Volumendurchfluss der Flüssigkeit vom Gerät möglicherweise nicht genau gemessen.

  • Seite 76: Wartung Und Fehlerbehebung

    Typ 8098 FLOWave L Wartung und Fehlerbehebung WARTUNG UND FEHLERBEHEBUNG 11.1 Sicherheitshinweise Verletzungsgefahr durch Stromschlag! ▶ Vor Arbeiten an Anlage oder Gerät die Spannung abschalten und gegen Wiedereinschalten sichern. ▶ Gemäß der Norm UL/EN 61010-1 müssen alle mit dem Durchflussmessgerät Typ 8098 FLOWave L verbundenen Ausrüstungen über eine doppelte Isolierung gegenüber dem Netzstromkreis verfügen, und alle an den Durchflussmesser Typ 8098 FLOWave L angeschlossenen Stromkreise müssen begrenzte Energiekreise sein. ▶ Die geltenden Unfallverhütungsvorschriften und Sicherheitsbestimmungen für elektrische Geräte beachten. Verletzungsgefahr durch Druck in der Anlage! ▶ Vor Arbeiten an der Anlage die Flüssigkeitszirkulation stoppen, den Druck abschalten und die Rohrlei- tungen leeren. ▶ Vor Arbeiten an der Anlage sicherstellen, dass die Rohrleitungen drucklos sind. Nach langem Einschalten Verbrennungsgefahr oder Brandgefahr durch heiße Geräteoberflächen ▶...

  • Seite 77: Information Zur Rücksendung Des Geräts An Den Hersteller Oder Den Wiederverkäufer

    Typ 8098 FLOWave L Wartung und Fehlerbehebung 11.2 Information zur Rücksendung des Geräts an den Hersteller oder den Wiederverkäufer → Zur Rücksendung des Geräts für Kalibrierung oder Kundendienst die Originalverpackung verwenden. → Das Gerät an Ihre Bürkert-Vertriebsniederlassung zurücksenden. Unsere internationalen Kontaktad- ressen sind im Internet verfügbar unter: country.burkert.com. 11.3 Reinigen der äußeren Oberfläche des Geräts • Nur Reinigungsmittel verwenden, das mit den Gerätewerkstoffen kompatibel ist. • Besonders auf die Kabelverschraubungen aus vernickeltem Messing achten. Die äußere Geräteoberfläche kann mit einem Tuch gereinigt werden, das leicht mit Wasser oder einem Rei- nigungsmittel befeuchtet wurde, das mit den Gerätematerialien kompatibel ist.

  • Seite 78: Störungsbehebung Bei Anzeige Einer Meldung

    Typ 8098 FLOWave L Wartung und Fehlerbehebung 11.5 Störungsbehebung bei Anzeige einer Meldung → Wenn die am Gerät angezeigte Meldung nicht in der Bedienungsanleitung erklärt ist, Bürkert kontaktieren. Wenn eine Meldung erzeugt wurde: • In der Informationsleiste wird ein Symbol angezeigt: siehe Tabelle 20. • Ab Werk und wenn die Statusanzeige nicht ausgeschaltet ist, wechseln Farbe und Status der Gerätesta- tusanzeige gemäß der NAMUR NE 107 Empfehlung: siehe Kapitel 5.8. • Die Meldung wird in einer Liste mit der Bezeichnung Meldungsübersicht angezeigt. Diese Liste kann über das Kontextmenü aufgerufen werden. Siehe Kapitel 9.5.1. Tabelle 20: Gerätestatus-Symbole Symbol Status Beschreibung • Funktionsstörung, Ausfall, Fehler oder Störung • oder überwachte Werte im Fehlerbereich. Laufende Arbeiten am Gerät (zum Beispiel Überprüfung des korrekten Funktionskont- Verhaltens der Ausgänge durch Simulation von Messwerten); das Aus- rolle gangssignal ist temporär ungültig (z. B. eingefroren). Die Umgebungs- oder Prozessbedingungen des Geräts liegen außerhalb der zulässigen Bereiche.

  • Seite 79: Ersatzteile Und Zubehör

    Typ 8098 FLOWave L Ersatzteile und Zubehör ERSATZTEILE UND ZUBEHÖR VORSICHT Verletzungsgefahr und/oder Sachschäden durch ungeeignete Teile. Falsches Zubehör und ungeeignete Ersatzteile können Verletzungen und Schäden am Gerät und dessen Umgebung verursachen. ▶ Nur Original-Zubehör und Original-Ersatzteile von Bürkert verwenden. Ersatzteile und Zubehör Artikelnummer Magnetschlüssel zur Entriegelung 690309 5-polige gerade M12-Kabelbuchse und 5-poliger gerader M12-Kabelstecker, beid- 772 404 seitig an einem 1 m langen abgeschirmten Kabel angegossen 5-polige gerade M12-Buchse und 5-poliger gerader M12-Stecker, beidseitig an 772 405 einem 3 m langen abgeschirmten Kabel angegossen M12-Buchse mit einem 772424 120-Ω-Abschlusswiderstand Y-Adapter für den M12-Stecker...

  • Seite 80: Verpackung, Transport

    Typ 8098 FLOWave L Verpackung, Transport VERPACKUNG, TRANSPORT VORSICHT Verletzungsgefahr durch schweres Gerät. Beim Transport oder bei Montagearbeiten kann ein schweres Gerät herunterfallen und Verletzungen verursachen. ▶ Schweres Gerät mit Hilfe einer zweiten Person transportieren, montieren und demontieren. ▶ Geeignete Hilfsmittel verwenden. ACHTUNG Transportschäden! Unzureichend geschützte Geräte können durch den Transport beschädigt werden. ▶ Gerät vor Nässe und Schmutz geschützt in einer stoßfesten Verpackung transportieren. ▶ Das Gerät keinen Temperaturen außerhalb des zulässigen Temperaturbereichs für die Lagerung aussetzen. ▶ Die elektrischen Schnittstellen mit Schutzkappen vor Beschädigungen verschließen. LAGERUNG VORSICHT Verletzungsgefahr durch schweres Gerät. Beim Transport oder bei Montagearbeiten kann ein schweres Gerät herunterfallen und Verletzungen verursachen. ▶ Schweres Gerät mit Hilfe einer zweiten Person transportieren, montieren und demontieren. ▶ Geeignete Hilfsmittel verwenden. ACHTUNG Falsche Lagerung kann Schäden am Gerät verursachen. ▶ Gerät trocken und staubfrei lagern! ▶...
  • Seite 82 www.burkert.com...
