7.5.4
Gerät mit Außengewindeanschlüssen nach DIN 11851 Reihe A
für Rohre nach DIN 11850 einbauen
Beim Einbau dieser Gerätevariante die für den Prozess geltenden Montagenormen beachten.
Folgendes Zubehör, das nicht vom Gerätehersteller mitgeliefert wird, muss bereitgestellt werden. Das
Zubehör muss an den Prozess und an das Gerät angepasst sein:
• 2 runde Schlitzmuttern
• 2 konische Aderendhülsen
• 2 Dichtungen, die die Norm DIN 11851 erfüllen. Wenn die Installation EHEDG-konform sein muss,
EHEDG-konforme Dichtungen bereitstellen. Für einen EHEDG-konformen Einsatz empfiehlt Bürkert Dich-
tungen eines der folgenden Typen:
− ASEPTO-STAR k-flex Upgrade-Dichtungen von Kieselmann GmbH, Deutschland,
− SKS-Dichtungssatz DIN 11851 EHEDG mit EPDM- oder FKM-Innendichtungen von Siersema Kompo-
nenten Service (S.K.S.) B.V., Niederlande
Vorgehensweise Einbau:
1. Runde Schlitzmuttern auf das Rohr setzen. Montagerichtung der runden Schlitzmuttern beachten, damit
diese auf die Außengewindeanschlüsse des Geräts geschraubt werden können. Siehe Abb. 19.

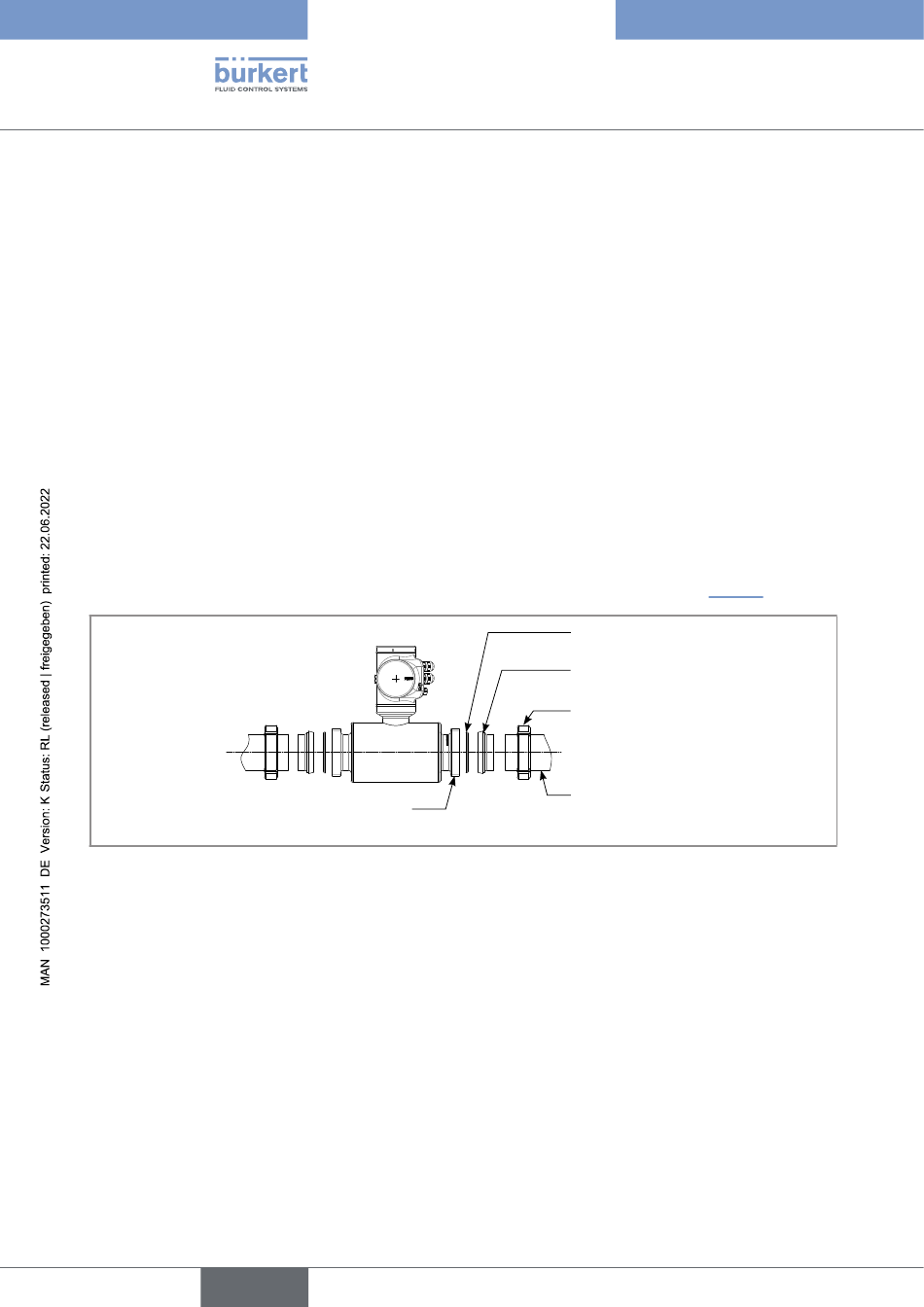

Abb. 19:
Reihenfolge der Montage des Zubehörs
2. Konische Aderendhülsen an das Rohr schweißen.
3. Dichtungen in die Nuten der Außengewindeanschlüsse des Geräts legen. Einbaurichtung der Dichtungen
beachten.
4. Runde Schlitzmuttern einschrauben und gemäß den für den Prozess geltenden Montagenormen
festziehen.
50
Außengewindeanschluss
Deutsch
Typ 8098 FLOWave L
Installation in die Rohrleitung
Flachdichtung
Konische Aderendhülse
Runde Schlitzmutter
Rohrleitung
