7.2.1 Ändern der Position des Transmitters am Sensor
Diese Anleitung gilt für alle Varianten des Geräts.
Der Transmitter Typ SE98 kann in vier Positionen am Durchflusssensor Typ S091 montiert sein. Siehe Bild 9.

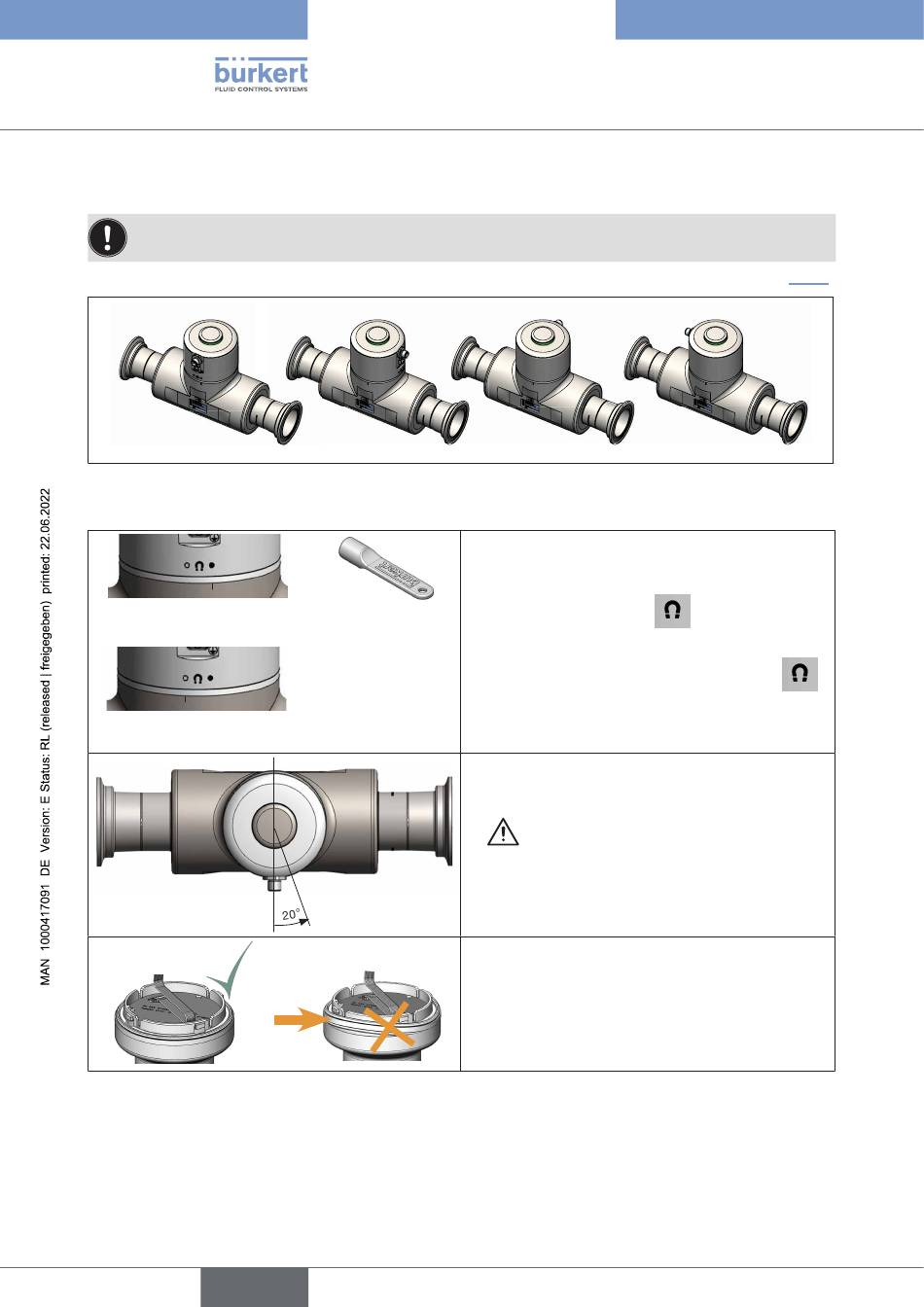

Bild 9: Mögliche Positionen des Transmitters SE91
Transmitter ist verriegelt
Transmitter ist entriegelt
38
Magnetschlüssel
Deutsch
Typ 8098
Installation in die Rohrleitung
Aus Sicherheitsgründen und zur Konformität mit
UL 61010-1 sind Transmitter und Sensorgehäuse
verriegelt.
→ Magnetschlüssel an die
Transmitter halten.
→ Während sich der Magnetschlüssel an der
Markierung befindet, den Transmitter von Hand
aus der verriegelten in die entriegelte Position
drehen.
→ Mit einer Hand den Durchflusssensor festhalten
und mit der anderen Hand den Transmitter um
etwa 20° gegen den Uhrzeigersinn drehen.
→ Den Transmitter vorsichtig abheben, da der
Transmitter über ein Kabel mit dem Durchfluss-
sensor verbunden ist.
→ Die Dichtung austauschen, wenn sie beschädigt
ist. Vor dem Einsetzen eine Schicht Lithiumsei-
fenfett auf der neuen Dichtung verstreichen.
→ Wenn die Dichtung aus der Nut gerutscht ist, sie
wieder in die Rille drücken.
Markierung am
