1. IP-Schutzart, NEMA-Schutzart
2. Gerätetyp
3. Umgebungstemperaturbereich
4. Pin-Belegung des 5-poligen M12-Gerätesteckers
5. Fertigungscode
6. Seriennummer

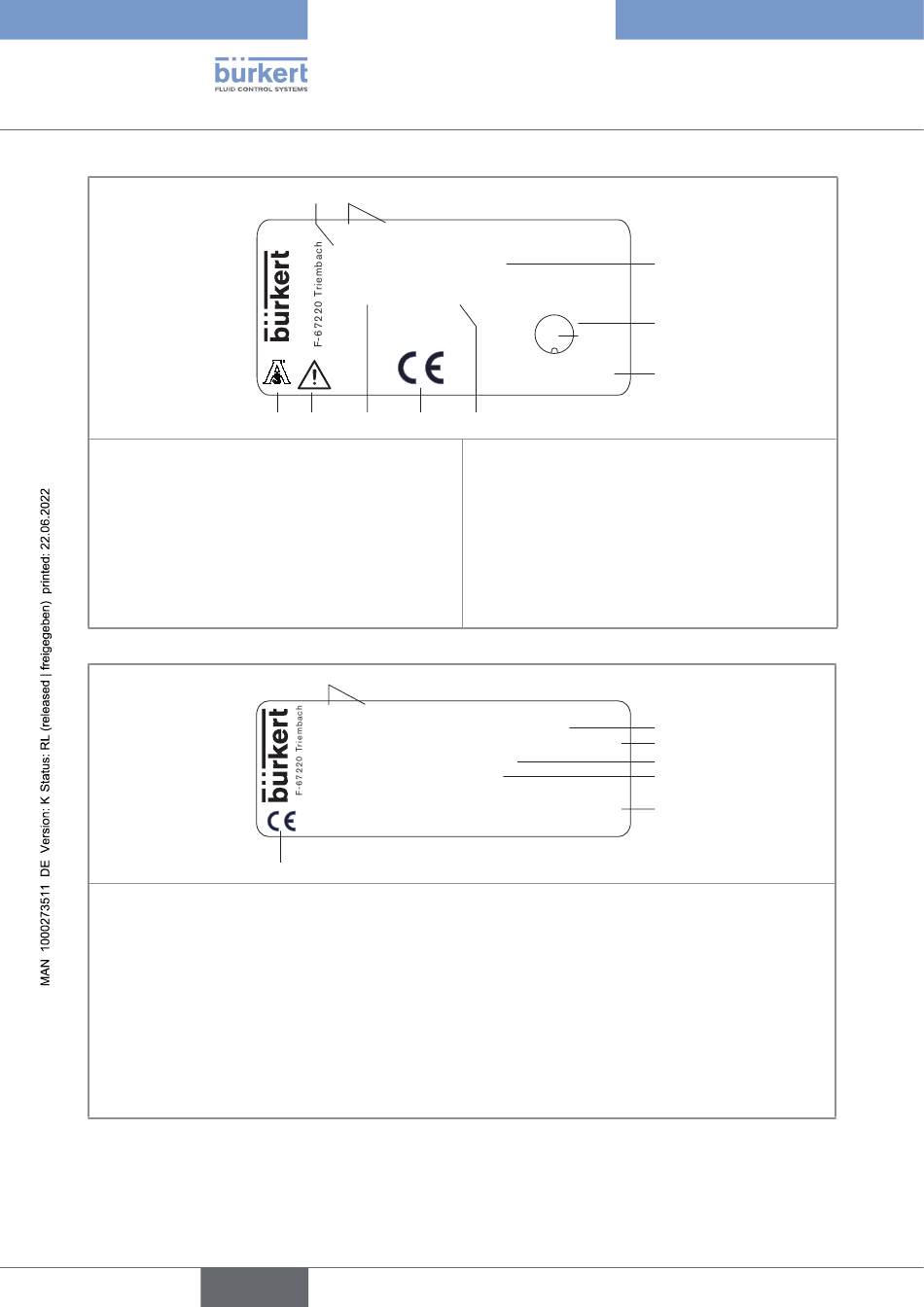

Abb. 5: Typschild des Durchflussmessers Typ 8098 FLOWave L (Beispiel Nicht-UL-Ethernet-Gerät)
1. Typ des Durchflusssensors
2. Rohrmaterial und Gehäusematerial
3. Norm, der das Messrohr entspricht; Art des Prozessanschlusses, Clamp-Außendurchmesser und Norm,
der der Prozessanschluss entspricht; DN des Messrohrs
4. Druckklasse des Geräts und maximaler Durchfluss
5. Temperaturbereich der Flüssigkeit
6. Fertigungscode
7. Konformitätskennzeichnung
Abb. 6: Typschild des Durchflusssensors Typ S097 (Beispiel)
18
1 2
8098 FLOWave L
IP65 / IP67 / NEMA 4X
Ambient temp.: -10 to 55°C
88888888
28-06
10 9 8
1
S097 FLOWave Flow sensor
Pipe: 316L/1.4435 Housing: 304/1.4301
DIN 11866 C / Clamp D50.5 DIN 32676 B DN15
PN25bar Max. flow:10 m3/h
Temp. medium : -20 to 110°C
7
Deutsch
SN 9999
CAN_H GND
4 3
5 CAN_L
1 2
V+
CAN shield
W49MN
Made in France
7 6
7. Konformitätskennzeichnung
8. Artikelnummer
9. Warnung: Vor dem Einsatz des Geräts die tech-
nischen Spezifikationen in der Bedienungsan-
leitung beachten.
10. Zertifizierung
W4ZMN
Made in France
Typ 8098 FLOWave L
Beschreibung
3
4
5
2
3
4
5
6
