5
BESCHREIBUNG
5.1
Gerätevarianten
Der Durchflussmesser Typ 8098 FLOWave L besteht aus einem Transmitter Typ SE98 und einem Durch-
flusssensor Typ S097
Die folgenden Bilder beschreiben die Hauptvarianten des Durchflussmessers Typ 8098 FLOWave L:
• Abb. 1 beschreibt ein Gerät mit zwei M20 x 1,5-Kabelverschraubungen aus Edelstahl (oder aus verni-
ckeltem Messing) und einem 5-poligen M12-Gerätestecker.
• Abb. 2 beschreibt die Ethernet-Gerätevariante, d. h. ein Gerät mit zwei 4-poligen M12-Gerätebuchsen und
einem 5-poligen M12-Gerätestecker.
Transmitter
Typ SE98
Durchflusssen-
sor Typ S097
Druckausgleichselement
1) Bei den Prozessanschlüssen kann es sich entweder um Clamp-Anschlüsse, Flanschanschlüsse oder
Außengewindeanschlüsse handeln.

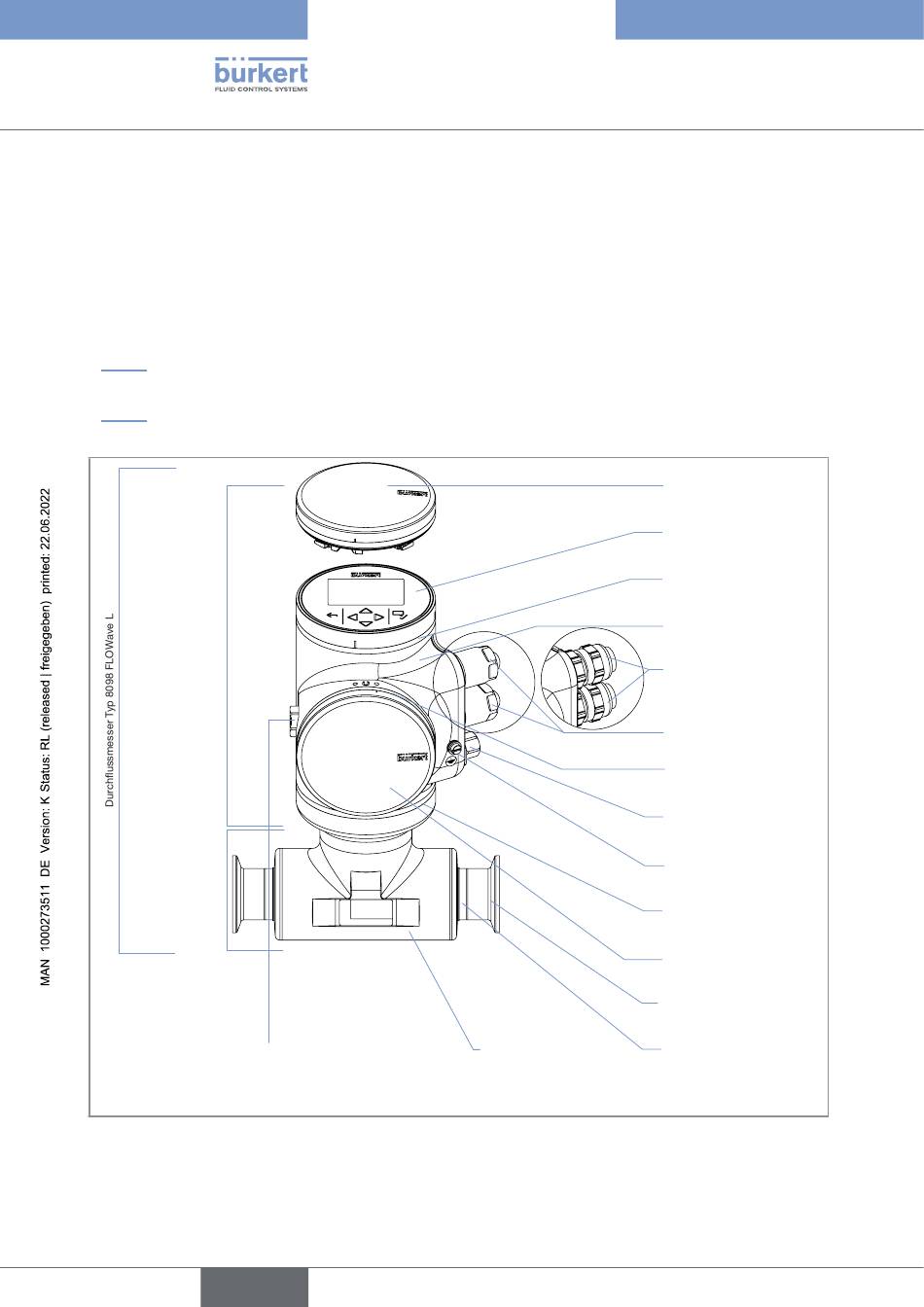

Abb. 1:
Beschreibung der Gerätevarianten mit zwei M20 x 1,5-Kabelverschraubungen und einem 5-poligen
M12-Gerätestecker
14
Deutsch
Typ 8098 FLOWave L
Beschreibung
Sensorgehäuse
Blinddeckel
oder Display-Modul (Typ ME31)
Statusanzeige, Dichtung
Transmittergehäuse, enthält die
Elektronikmodule
M20 x 1,5-Kabelverschrau-
bungen aus Messing, verni-
ckelt, mit Blindstopfen
oder M20 x 1,5-Kabelver-
schraubungen aus Edelstahl
mit Blindstopfen
Dichtung
5-poliger M12-Gerätestecker,
mit Schraubverschluss
Funktionserde
Dichtung
Blinddeckel
Prozessanschluss 1)
Sensor-Messrohr
