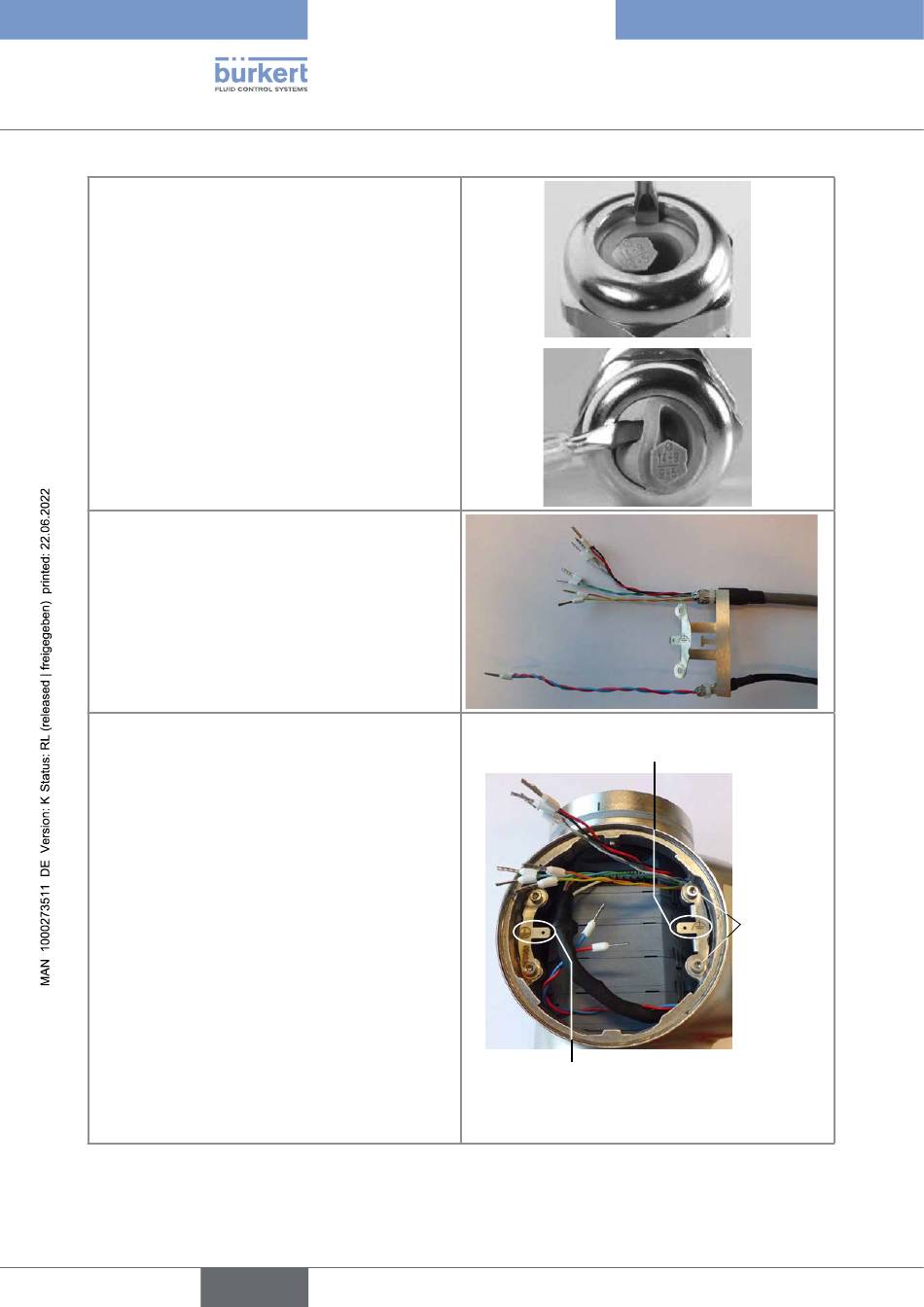

9. Liegt der Kabeldurchmesser im Bereich
9...14 mm,
→
Einen Schraubendreher senkrecht zwischen den
beiden Dichtungen ansetzen.
→
Die innere Dichtung herausheben und entfernen.
→
Das Kabel durch die Kabelverschraubung führen.
→
Mit einem 24-mm-Sechskantschlüssel die Kabel-
verschraubung mit einem Drehmoment von
10 Nm (7,4 ft·lbf) festziehen.
10. Jedes Kabel an der Funktionserdeplatte befes-
tigen. Die Abschirmung muss mit der Funktions-
erdeplatte in Kontakt stehen.
11. Die Funktionserdeplatte an ihrer ursprünglichen
Stelle befestigen.
12. Mit einem 10-mm-Sechskantschlüssel die
2 Schrauben der Funktionserdeplatte mit einem
Drehmoment von 0,2 Nm (0,15 ft·lbf) festziehen.
64
Deutsch
Typ 8098 FLOWave L
Elektrische Installation
Funktionserde
ES IST NICHT VORGESCHRIEBEN,
DAS GERÄT AN EINE SCHUTZERDE
ANZUSCHLIESSEN – VORGESEHEN
FÜR ZUKÜNFTIGE VERWENDUNG
2
Schrauben
