Typ 8098 FLOWave L
Elektrische Installation
Umgebungstemperatur °C

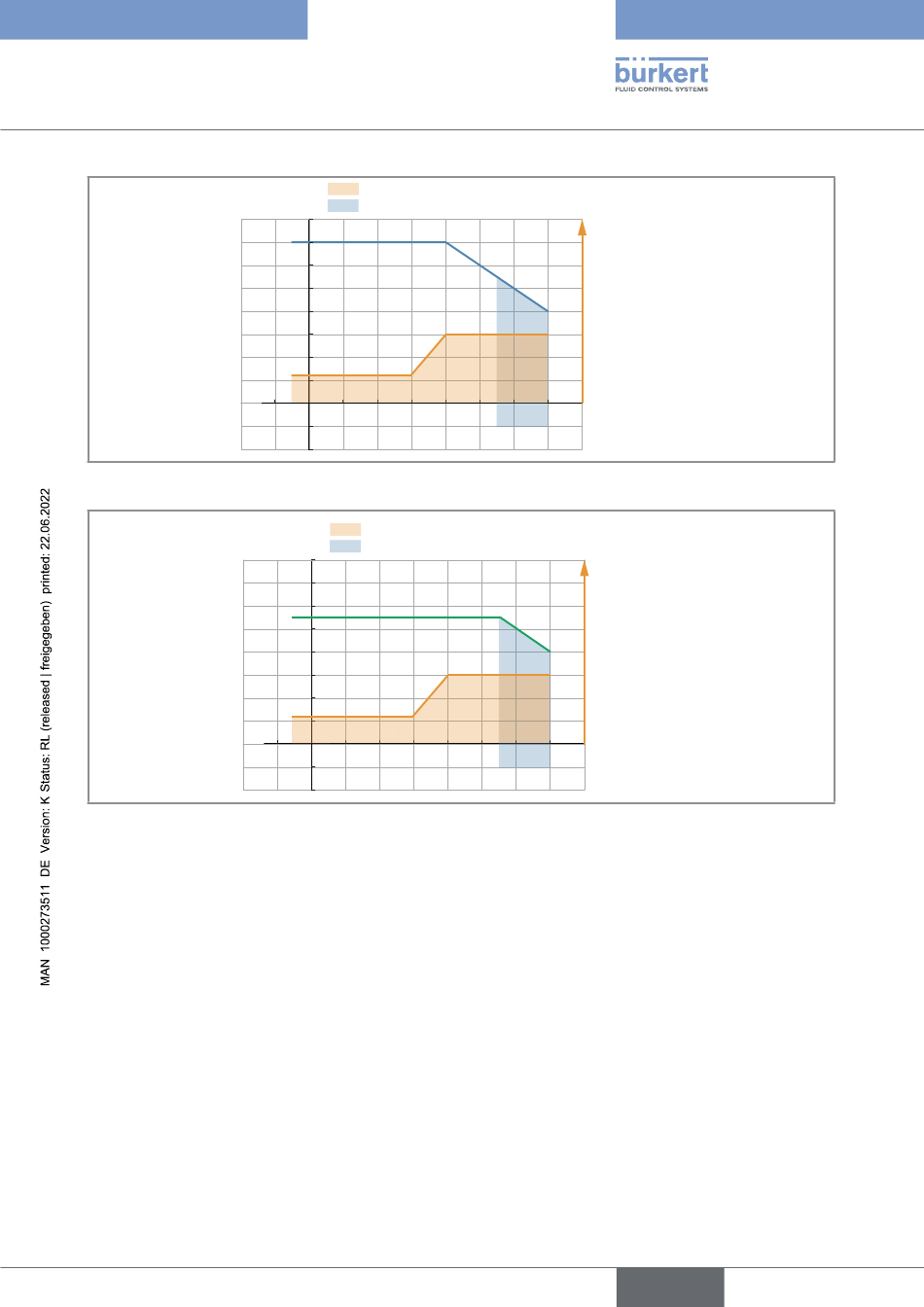

Abb. 20: Mindestversorgungsspannung je nach Umgebungstemperatur und Flüssigkeitstemperatur, Gerätevariante
mit zwei M20 x 1,5-Kabelverschraubungen und einem 5-poligen M12-Gerätestecker
Umgebungstemperatur °C
Abb. 21: Mindestversorgungsspannung je nach Umgebungstemperatur und Flüssigkeitstemperatur, Gerätevariante
mit zwei 4-poligen M12-Gerätebuchsen und einem 5-poligen M12-Gerätestecker (Ethernet-Gerätevariante)
8.4 Anschluss des Geräts an ein büS- / CANopen-Netzwerk
Für einen ordnungsgemäßen Betrieb des Geräts eine 5-polige M12-Gerätebuchse aus Edelstahl mit
Abschirmung verwenden. Das bei Bürkert erhältliche büS-Kabel hat einen Außendurchmesser von 8,2 mm.
→
Sicherstellen, dass das büS-Kabel durch die 5-polige M12-Gerätebuchse geführt wird.
→
Die vom Hersteller der 5-poligen Gerätebuchse angegebenen Spezifikationen des Kabels und der Adern
beachten.
Der 5-polige M12-Gerätestecker (A-Kodierung) dient zum Anschluss des Geräts:
• An eine Spannungsversorgung mit 12...35 V DC und/oder
• An das büS- / CANopen-Netzwerk.
→
Zum Anschluss des Geräts den Schraubverschluss des 5-poligen M12-Gerätesteckers entfernen und
den Schraubverschluss an einem sicheren und sauberen Platz aufbewahren.
Unzulässige Spannung
Zulässige Temperatur für begrenzte Dauer
80
70
60
50
40
30
20
10
0
-20 0 20 40 60 80
-10
-20
Unzulässige Spannung
Zulässige Temperatur für begrenzte Dauer
80
70
60
50
40
30
20
10
0
-20 0 20 40 60
-10
-20
Betriebsspannung V DC
35
30
25
20
15
10
5
100 120 140 160
Flüssigkeitstemperatur °C
Betriebsspannung V DC
35
30
25
20
15
10
5
80 100 120 140 160
Flüssigkeitstemperatur °C
