6.1
Überblick über manuelle Positionsjustierung
Bei der manuellen Positionsjustierung wird die Neigung der Achsen standardmäßig mittels 2POINTS-,
3POINTS- oder 4POINTS Justiermarken (Raster oder Passermarken) justiert. Der Abstand zwischen den
einzelnen Punkten kann ebenfalls eingegeben werden, um den Abstand zu justieren.
Bewegen Sie die Spitze eines jeden Werkzeugs an den entsprechenden Punkt.
Verwenden Sie Medien mit Aufdruck (Justiermarken wie Raster oder Passermarken), die für X- und Y-Achse
sowie den Nullpunkt notwendig sind.
Einstellung des Modus Mark Scan und der Anzahl der Justiermarken
Um die ACHSEN-AUSRICHTUNG durchzuführen, stellen Sie den MARK SCAN MODE auf „AXIS ALIGNMENT" ein.
Wählen Sie die Anzahl der Passermarken (Justiermarken) aus 2POINTS, 3POINTS oder 4POINTS, wenn der
Modus MARK SCAN auf „AXIS ALIGNMENT" gesetzt ist. Die Position jeder Justiermarke ist wie folgt.
Justieren mit 2POINTS
Die 2POINTS-Justierung scannt 2 in Medientransportrichtung ausgerichtete Passermarken, wobei die
Justierung die Neigung der Achse und den Abstand zwischen den Passermarken misst. Diese Justierung
ist eine 1-Achsenjustierung (Neigungsjustierung).

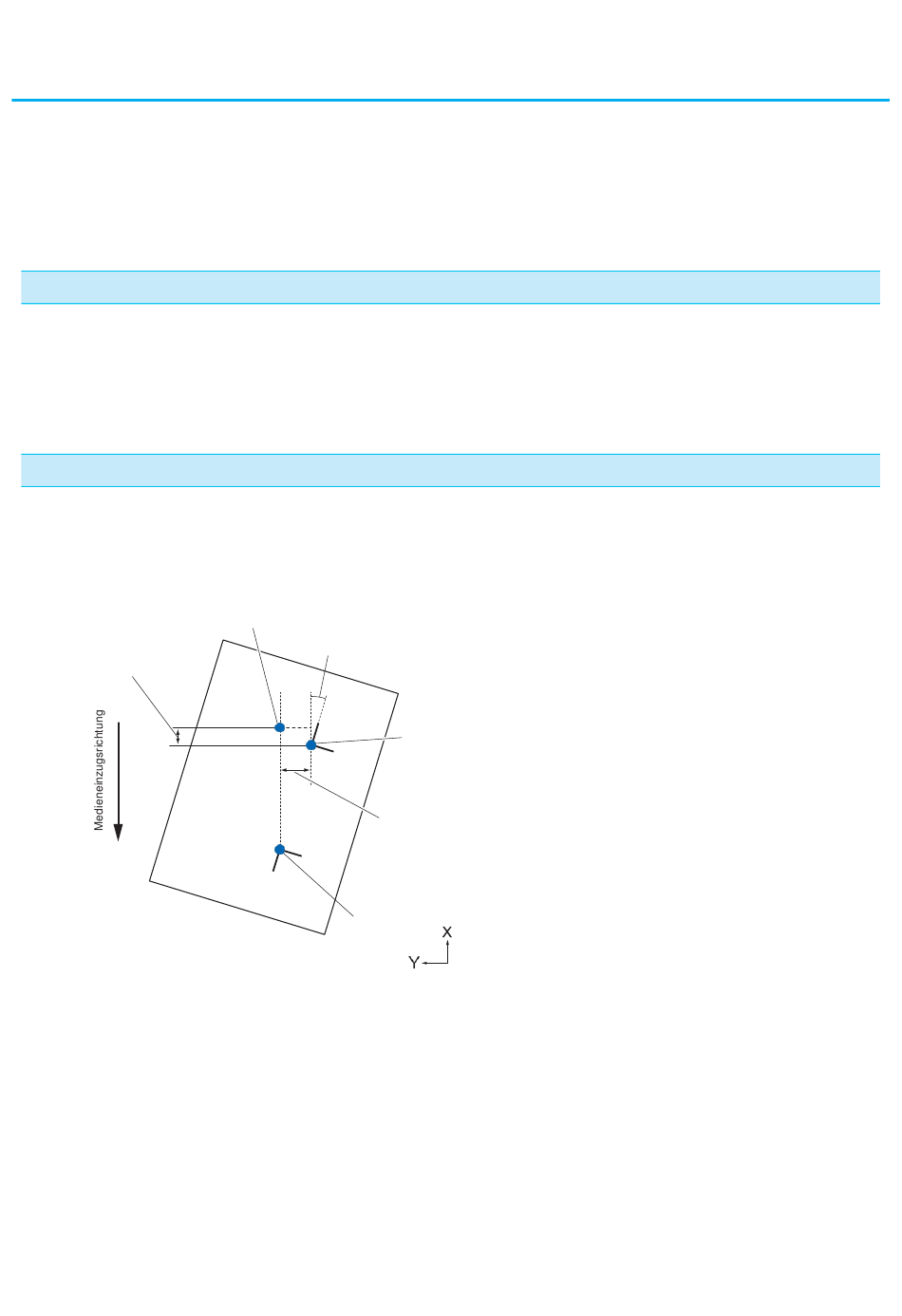

Liegt das Medium wie in folgender Abbildung geneigt, ist die Position der ermittelten Passermarke von der Position,
an der sie sein sollte, verschoben. Neigung und Abstand können durch Vergleich der Koordinaten reguliert werden.
Differenz in X
Ursprüngliche Position der Passermarke
Neigung
Differenz in Y
Erste Passermarke
Zweite Passermarke
6-2
