Die durch die Befehle UP und DOWN eingestellten Frequenzsollwerte werden durch die in den
•
Parametern d2-01 bis d2-03 eingestellten oberen und unteren Sollwertgrenzen begrenzt. Hierbei fungiert
der Frequenzsollwert von Klemme A1 als untere Sollwertgrenze. Ist in d2-03 oder d2-03 eine untere
Sollwertgrenze eingestellt und wird gleichzeitig über die Klemme A1 ein Frequenzsollwert eingegeben, so
dient der größere dieser beiden Werte als untere Sollwertgrenze.
Wird der Frequenzsollwert mit Hilfe der Befehle UP und DOWN eingestellt und gleichzeitig ein START-
•
Befehl gegeben, so beschleunigt der Frequenzumrichter auf die in d2-02 eingestellte untere Sollwert-
grenze.
bei Verwendung der Befehle UP und DOWN ist der Betrieb mit Festdrehzahlen deaktiviert.
•
Ist d4-01 (Haltefunktion für den Frequenzsollwert) auf 1 gesetzt, wird der mit den Befehlen UP und
•
DOWN eingestellte Frequenzsollwert gespeichert und bleibt auch beim Ausschalten des Spannungsver-
sorgung erhalten. Wird die Spannungsversorgung wieder eingeschaltet und der START-Befehl gegeben,
beschleunigt der Motor auf den gespeicherten Frequenzsollwert. Um den gespeicherten Frequenzsollwert
zurückzusetzen (d. h. auf 0 Hz), muss der UP- oder DOWN-Befehlseingang auf EIN gesetzt werden,
während der START-Befehl AUS ist.
Anschlussbeispiel und Zeitablaufdiagramm
Im Folgenden sehen Sie das Zeitablaufdiagramm und die Einstellungsbeispiele für den Fall, dass der
UP-Befehl dem Multifunktions-Digitaleingang S3 und der DOWN-Befehl dem Multifunktions-Digital-
eingang S4 zugeordnet ist.
Parameter
6
68
6-
H1-01
Multifunktions-Digitaleingang (Klemme S3)
H1-02
Multifunktions-Digitaleingang (Klemme S4)
Analogsignal 0 bis 10 V

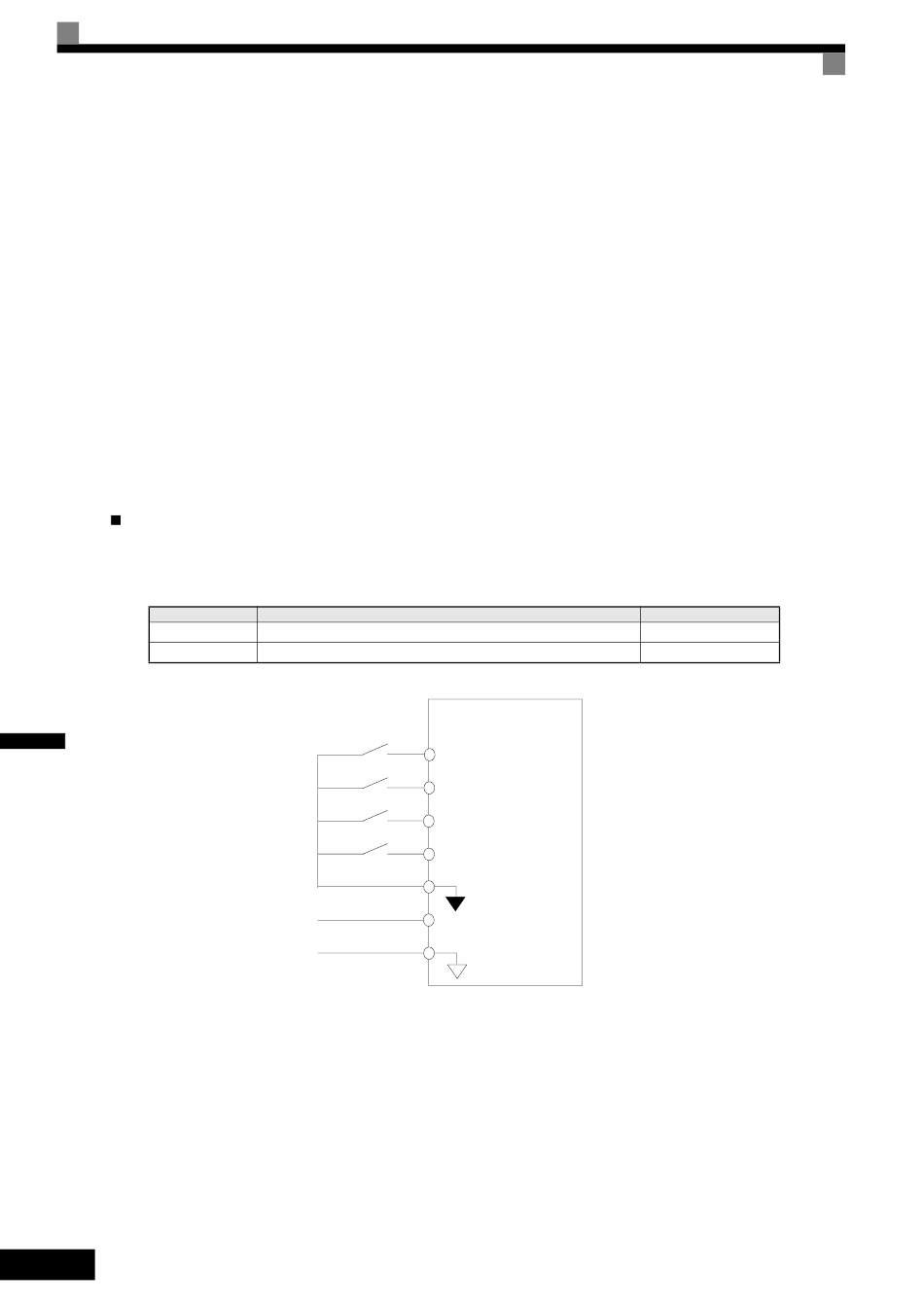

Abb. 6.68 Anschlussbeispiel bei Verwendung der Befehle UP und DOWN
Bezeichnung
Frequenzumrichter
Vorwärts/Stopp
S1
Rückwärts/Stopp
S2
UP-Befehl
S3
DOWN-Befehl
S4
Bezugspotential
Digitaleingänge
SN
Frequenzsollwert-
A1
Untergrenze
AC
Einstellwert
10
11
