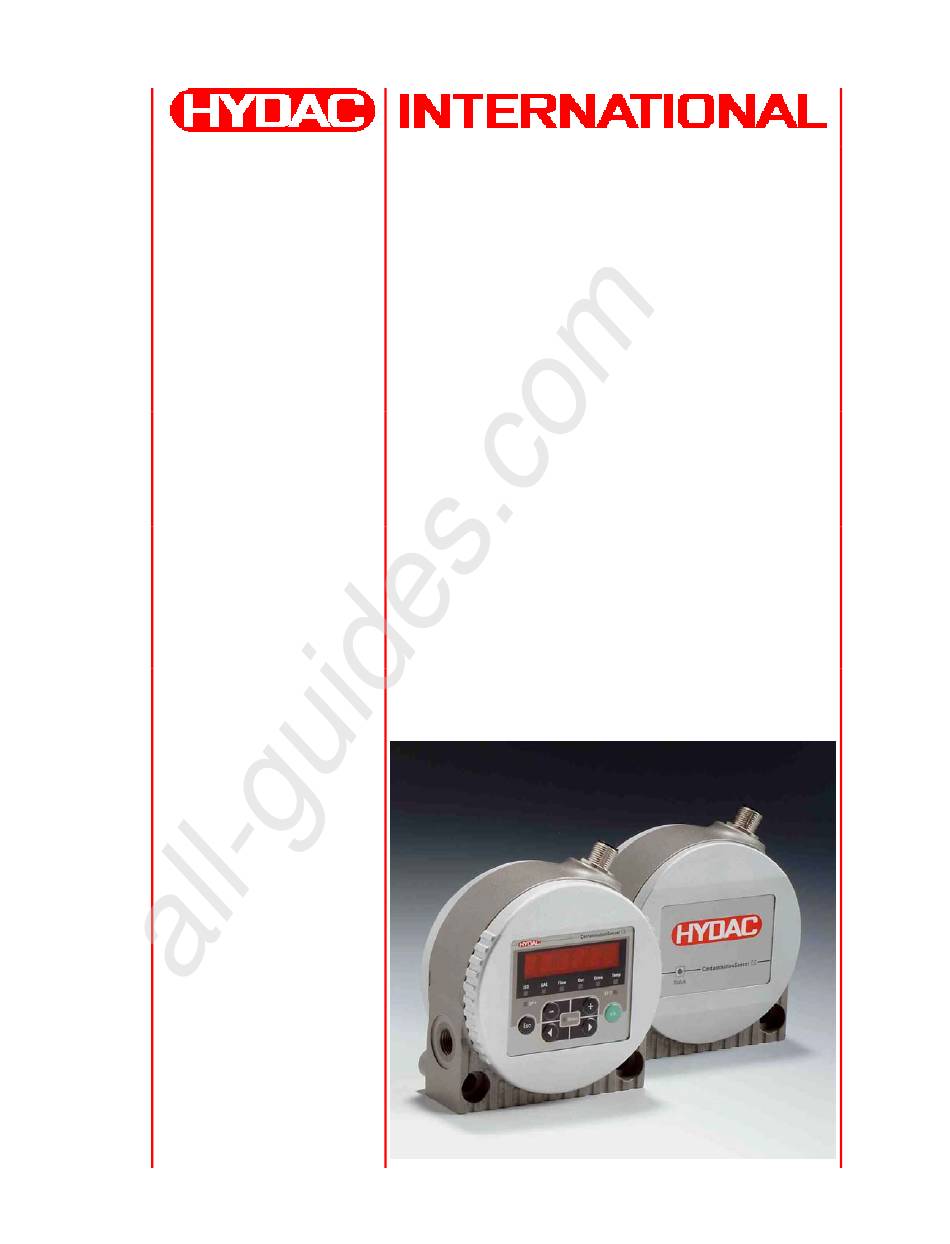

Seite 1 All manuals and user guides at all-guides.com CS 1000 Series ContaminationSensor Betriebs- und Wartungsanleitung CS1000 & Bedienungsanleitung CoCoS 1000 Deutsch: Seite 3 - 70 Gültig für Firmware Versionen ab V 1.25 Operating and maintenance Instructions CS1000 & Operation manual CoCoS 1000 English: Page 71 - 132 Valid for firmware versions V 1.25 or higher Doc.: 3247149-02j...
Seite 2 All manuals and user guides at all-guides.com...
Seite 3 All manuals and user guides at all-guides.com Warenzeichen Trademarks Marques verwendeten Warenzeichen trademarks other Les marques d’autres entreprises anderer Firmen bezeichnen companies are exclusively used for utilisées icise réfèrent ausschließlich die Produkte dieser the products of those companies. exclusivement aux produits de ces Firmen.
Seite 4 All manuals and user guides at all-guides.com Marcas Varumärken Marchi di fabbrica Las marcas utilizadas de otras De varumärken som ägs av andra I marchi di fabbrica di altre ditte qui empresas designan företag avser uteslutande dessa utilizzati riferiscono exclusivamente los productos de företags produkter.
Seite 5: Inhaltsverzeichnis
All manuals and user guides at all-guides.com Inhaltsverzeichnis Inhaltsverzeichnis Grundlegende Sicherheitshinweise ............... 11 Verpflichtungen und Haftungen................11 Symbole und Hinweiserklärung................11 1.2.1 Grundlegende Symbole ................... 12 Bestimmungsgemäße Verwendung ..............12 Sachwidrige Verwendung..................12 Schutzeinrichtungen.................... 12 Informelle Sicherheitsmaßnahmen..............13 Verhalten im Notfall ..................... 13 Ausbildung des Personals...................
Seite 6 All manuals and user guides at all-guides.com Inhaltsverzeichnis 6.4.1 Block Schaltbild ....................27 6.4.2 Verbindungskabel (Option siehe Kapitel 16) ........... 27 6.4.3 Verkabelung Schema ..................28 Beschreibung der Messmodies ................29 Mode M1: Permanent Messung ................29 Mode M2: Permanente Messung und schalten ........... 29 Mode M3: Filtern bis Reinheitsklasse und stop ...........
Seite 7 All manuals and user guides at all-guides.com Inhaltsverzeichnis 12.2 CSI-D-5 Anschluss Schema ................51 12.3 Einstellungen am Netzteil..................52 13 Contamination Control Software 1000 (CoCoS 1000)........... 53 13.1 Generell....................... 53 13.2 Systemanforderungen ..................53 13.3 Adapterbox-Treiber Installation ................53 13.4 Alternativ - Manuelle Treiber Installation: ............55 13.5 CoCoS 1000 Installation..................
Seite 8 All manuals and user guides at all-guides.com Vorwort Vorwort Für Sie, den Besitzer des von uns gebauten Produktes, haben wir in dieser Dokumentation die wichtigsten Hinweise für das Bedienen und Warten zusammengestellt. Sie soll erleichtern, das Produkt kennenzulernen und seine bestimmungsgemäße Einsatzmöglichkeiten zu nutzen und muss ständig am Einsatzort verfügbar sein.
Seite 9: Veränderungen Am Produkt
All manuals and user guides at all-guides.com Vorwort Kundendienst Wenden Sie sich bitte an unseren technischen Vertrieb, wenn Sie Fragen zu Ihrem Produkt haben. Führen Sie bei Rückmeldungen stets die Typenbezeichnung und Artikel-Nr. des Produktes an: Fax: ++49 (0) 6897 509 846 Email: filtersysteme@hydac.com Veränderungen am Produkt Wir machen Sie darauf aufmerksam, dass durch Veränderungen am Produkt (z.B.
Seite 10: Kapitelbezeichnung
All manuals and user guides at all-guides.com Vorwort ... und so finden Sie sich in dieser Dokumentation zurecht ! Sehen Sie hier an einem Beispiel, wie sie schnell und gezielt an die gewünschte Information komme. WAS will ich wissen ? WO finde ich die gewünschte Information ? Die komplette Dokumentation besteht aus einzelnen Kapiteln.
Seite 11: Grundlegende Sicherheitshinweise
All manuals and user guides at all-guides.com Sicherheitshinweise 1 Grundlegende Sicherheitshinweise Diese Bedienungsanleitung enthält die wichtigsten Hinweise, um den CS sicherheitsgerecht zu betreiben. Verpflichtungen und Haftungen • Grundvoraussetzung für den sicherheitsgerechten Umgang und störungsfreien Betrieb des CS ist die Kenntnis der grundlegenden Sicherheitshinweise und der Sicherheitsvorschriften.
Seite 12: Grundlegende Symbole
All manuals and user guides at all-guides.com Sicherheitshinweise 1.2.1 Grundlegende Symbole Dieses Symbol kennzeichnet Sicherheitshinweise, die bei Nichtbeachtung Gefährdungen für Personen hervorrufen können. Dieses Symbol kennzeichnet Sicherheitshinweise, die bei Nichtbeachtung zu Gefährdungen von Personen durch elektrische Spannungen führen können. Dieses Symbol gibt wichtige Hinweise für den sachgerechten Umgang mit dem CS Das Nichtbeachten dieser Hinweise kann zu Sachschäden an dem CS oder zu Umweltschäden in deren Umgebung führen.
Seite 13: Informelle Sicherheitsmaßnahmen
All manuals and user guides at all-guides.com Sicherheitshinweise Informelle Sicherheitsmaßnahmen • Die Bedienungsanleitung ist stets an dem Messgerät aufzubewahren. • Ergänzend zur Bedienungsanleitung sind die allgemeingültigen sowie die örtlichen Regelung zur Unfallverhütung und zum Umweltschutz bereitzustellen und zu beachten. • Alle Sicherheits- und Gefahrenhinweise an dem CS sind in lesbarem Zustand zu halten und gegebenenfalls zu erneuern.
Seite 14: Ausbildung Des Personals
All manuals and user guides at all-guides.com Sicherheitshinweise Ausbildung des Personals • Nur geschultes und eingewiesenes Personal darf an dem CS arbeiten. • Legen Sie die Zuständigkeiten des Personals klar fest. • Anzulernendes Personal darf nur unter Aufsicht einer erfahrenen Person an dem CS arbeiten.
Seite 15: Wartung Und Instandhaltung, Störungsbeseitigung
All manuals and user guides at all-guides.com Sicherheitshinweise 1.11 Wartung und Instandhaltung, Störungsbeseitigung • Vorgeschriebene Einstell-, Wartungs- und Inspektionsarbeiten fristgemäß durchführen. • Alle Betriebsmedien gegen unbeabsichtigte Inbetriebnahme absichern. • Bei allen Wartungs-, Inspektions- und Reparaturarbeiten, den CS spannungsfrei schalten und die Gesamtanlage gegen unerwartetes Wiedereinschalten sichern. •...
Seite 16: Transport, Verpackung, Lagerung
All manuals and user guides at all-guides.com Verpackung, Transport, Lagerung 2 Transport, Verpackung, Lagerung Transport und Verpackung • Der CS wird in einer Kartonage Box verpackt angeliefert. • Achten Sie bei der Annahme und beim Auspacken des Produktes auf Transportschäden und zeigen diese unmittelbar dem entsprechenden Spediteur an.
Seite 17: Typenschild / Produktidentifikation
All manuals and user guides at all-guides.com Typenschild / Produktidentiifikation 3 Typenschild / Produktidentifikation Details zur Identifikation des ContaminationsSensors finden Sie auf dem Typenschild. Es ist gut sichtbar auf der Geräteoberseite angebracht und enthält die genaue Produktbezeichnung sowie die Seriennummer. 25 A 000001 Zeile...
Seite 18: Lieferumfang
All manuals and user guides at all-guides.com Lieferumfang 4 Lieferumfang Der ContaminationSensor CS wird verpackt und in betriebsfertigem Zustand geliefert. Bitte prüfen Sie vor Inbetriebnahme des CS den Verpackungsinhalt auf Vollständigkeit Zum Lieferumfang gehören: Menge Bezeichnung 1 Stk. ContaminationSensor, CS 1000 Series (Modell gemäß der Bestellung) Anschlussart Flansch (Typenschlüssel: CS1xxx-x-x-x-x-1/-xxx) enthält zusätzlich 2 O-Ringe.
Seite 19: Beschreibung
All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung 5 Beschreibung Der ContaminationSensor der CS1000 Serie ist ein stationäres Messgerät für die kontinuierliche Überwachung der Feststoffverschmutzung in Hydraulik- und Schmierölsystemen. Der CS ist konzipiert für die Montage an Niedrig- und Hochdruckkreisläufe, von denen eine kleine Ölmenge (zwischen 30 ml/min und 300 ml/min) für Messzwecke verwendet wird.
Seite 20: Cs1X1X Abmessungen (Ohne Display)
All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung CS1x1x Abmessungen (ohne Display) Alle Abmessungen in mm. CS1x2x Abmessungen (mit Display) Alle Abmessungen in mm. HYDAC Filtertechnik GmbH Seite 20 BeWa CS1000 3247149-02j de.doc 2005-11-22...
Seite 21: Hydraulische Anschlussart
All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung Hydraulische Anschlussart 5.3.1 Rohrleitungs- oder Schlauchmontage (Type CS1xxx-x-x-x-x-0/-xxx) Der Hydraulische Anschluss erfolgt über die Anschlüsse A und B. Anschlussgewinde G1/4 gemäß ISO 228. 5.3.2 Flanschmontage (Type CS1xxx-x-x-x-x-1/-xxx) Der Hydraulische Anschluss erfolgt über die Anschlüsse C und D. Als Abdichtung zwischen dem CS und eine Flansch-, Montage- oder Anschlussplatte dienen zwei O-Ringe.
Seite 22: Installation
All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung 6 Installation Vor Inbetriebnahme des CS muss dieser hydraulisch (siehe Abschnitt 6.3) und elektrisch (siehe Abschnitt 6.4) angeschlossen werden. Auspacken Der CS wird in einer Kartonage Box verpackt angeliefert. Achten Sie bei der Annahme und beim Auspacken des Produktes auf Transportschäden und zeigen diese unmittelbar dem entsprechenden Spediteur an.
Seite 23: Display Stufenlos Drehbar
All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung Ansicht der Unterseite Alle Abmessungen in mm. 3. 4 Zylinderschrauben mit Innensechskant M6 gemäß ISO4762 auf eine Montage- Anschlussplatte oder Steuerblock montiert. 6.2.1 Display stufenlos drehbar Das Display den CS1000 ist stufenlos um insgesamt 270° drehbar.
Seite 24: Hydraulische Installation
All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung Hydraulische Installation Die Durchflussrichtung durch den CS ist beliebig. Benutzen Sie einen Anschluss als Eintritt (INLET) und den anderen als Austritt (OUTLET). Der CS hat je nach Bestellung folgende Hydraulische Anschlussarten: - Rohr/Schlauchmontage - Der CS wird über die Anschlüsse A und B mit einer Rohrleitung oder Schlauchleitung an das Hydraulik System angeschlossen.
Seite 25: Durchfluss, Differenzdruck ∆ P Und Viskosität Ν Charakteristik
All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung ∆ und Viskosität 6.3.2 Durchfluss, Differenzdruck p Charakteristik ν ∆ Differenzdruck und Viskosität ν Charakteristik. Alle gezeichneten Werte in den Diagrammen gelten unhabhängig von der Durchflussrichtung A->B oder B->A. Der zulässige Messvolumenstrom muss zwischen min.
Seite 26: Verbinden Des Cs Mit Ihrem System Nach Folgenden Schritten
All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung 6.3.3 Verbinden des CS mit Ihrem System nach folgenden Schritten: Verbinden Sie als erstes die Rücklaufleitung mit dem Austritt (OUTLET) des CS. Anschlussgewinde G1/4 ISO 228, empfohlener Durchmesser der Leitung ≥ 4mm. Verbinden Sie nun das andere Ende der Rücklaufleitung z.B.
Seite 27: Elektrische Installation
All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung Elektrische Installation 6.4.1 Block Schaltbild Spannungsversorgung 9 ... 36V DC GND für Spannungsversorgung RS485 + RS485 - Nicht verbunden Analogausgang + für Analog- und Schaltausgang Schaltausgang (Schließer) Der Analogausgang ist eine aktive Quelle von 4 ... 20 mA. Der Schaltausgang ist ein passiv, n-schaltender Power MOSFET.
Seite 28: Verkabelung Schema
All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung 6.4.3 Verkabelung Schema Schaltbild mit zwei Spannungsversorgungen (z.B. 24 VDC und 5 VDC). Schaltbild mit einer Spannungsversorgung (z.B. 24 VDC). Nur möglich mit CS1000 ab Serial-No. 6xxXxxxxxx ! Um eine Masseschleife zu vermeiden, verbinden Sie den Schirm des Verbindungskabels nur dann, wenn der CS1000 nicht geerdet bzw.
Seite 29: Beschreibung Der Messmodies
All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung 7 Beschreibung der Messmodies Nachdem der CS 1000 mit Spannung versorgt wird, beginnt dieser automatisch in der eingestellten Messmode zu messen. Mode M1: Permanent Messung Anwendung: Einzelplatzsensor Datenausgabe: Display &...
Seite 30: Mode M5: Einzelmessung
All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung Mode M5: Einzelmessung Anwendung: Einzelplatzsensor Datenausgabe: Display & RS485 & Analogausgang Zweck: Durchführen einer Einzelmessung Funktion: Einzelmessung der Feststoffverschmutzung ohne Schaltfunktionen. 8 Bedienung Display und Tastaturelemente (nur CS1x2x ) Pos.
Seite 31: Tastatur Beschreibung
All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung Tastatur Beschreibung eine Ebene tiefer Bestätigen eines geänderten Wertes (unterste Ebene) Bestätigen, um Änderungen zu speichern oder zu verwerfen (oberste Ebene) eine Ebene höher keine Werte ändern Werte ändern auf der untersten Ebene (Ist die unterste Ebene erreicht, blinkt das Display) über das Display blättern durch das Menü...
Seite 32 All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung DFAULT Rücksetzen auf Werkseinstellungen CANCEL Abbruch und Exit SAVE Speichern und Exit CODE Für internen Gebrauch Auswahl des Bezeichnung MODE Messmode Dauermessung Dauermessung und schalten Filter bis zu Verschmutzungsgrad und Stop Filtern mit kontinuierlicher Überwachung der Reinheitsklasse...
Seite 33: Messmenü
All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung 8.2.2 Messmenü Das Messmenü ist für Einstellungen während des Betriebes. Auswahl Was ist zu tun Messmenü Drücken Sie die Taste CANCEL Blättern zu und Drücken von Exit ohne zu speichern oder automatisch nach 30 s ohne Betätigung Exit mit speichern SAVE...
Seite 34 All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung Filtern mit kontinuierlichen Überwachung der Reinheitsklasse SINGLE Start einer Einzelmessung + Stop Dauermessung NO SET Dauermessung und schalten RelAY1 MEAsCH SAE A SAE B SAE C SAE D SAeMAX ISO 4 ISO 6...
Seite 35 All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung Filtern mit Bezeichnung kontinuierlicher Überwachung der Reinheitsklasse TARGET 1/1%1" Setze 3-stelligen ISO-Code RSTART 2!1)1& Setze 3-stelligen ISO-Code CYCLE Setzen der Messzykluszeit 1 ... 1440 Minuten SINGLE Start Einzelmessung und Stop NO SET ANA.OUT...
Seite 36: Schaltverhalten Des Schaltausganges In Den Messmodies
All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung Schaltverhalten des Schaltausganges in den Messmodies Ausführliche Beschreibung der Messmodies siehe Kapitel 7. 8.3.1 Mode M1: Permanent Messung Zweck: Reine Messung Funktion: Permanente Messung der Reinheitsklasse ohne Schaltfunktionen 8.3.2 Mode M2: Permanente Messung und schalten Zweck:...
Seite 37: Schaltverhalten Am Schaltausgang
All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung Schaltverhalten am Schaltausgang Mode 1 (M1) Schaltausgang - ZU Schaltausgang - OFFEN Immer offen Mode 2 (M2) Schaltausgang - ZU Schaltausgang - OFFEN Nach Einschalten oder Start einer ≥...
Seite 38: Signal Ausgang
All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung Immer offen Keine Schaltfunktion Mode 3 (M3) Schaltausgang - ZU Schaltausgang - OFFEN Messung läuft und eine oder mehrere 5 aufeinander folgende Messungen ≤ der letzten 5 Messungen > Grenzwert Grenzwert oder Messung gestoppt Mode 4 (M4) Schaltausgang - ZU...
Seite 39: Sae A-D (Saemax)
All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung SAeMAX 9.1.1 SAE A-D ( SAeMAX Wert bezeichnet die größte Klasse der 4 SAE A-D Klassen (entsprechend >4µm ,>6µm ,>14µm ,>21µm SAeMAX Signal ist ein mA Signal, welches abhängig von der maximalen SAE Klasse ist.
Seite 40 All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung I = 15,09 mA SAE 10 I = 16,11 mA SAE 11 I = 17,14 mA SAE 12 I = 18,17 mA SAE 13 I = 18,99 mA SAE 13,8 I = 19,10 mA SAE 13,9...
Seite 41: Sae Klassen A/B/C/D (Sae)
All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung 9.1.2 SAE Klassen A/B/C/D ( Die Analogausgang Charakteristik der SAE Klassen A/B/C/D ist die ähnlich wie die der SAE A-D Charakteristik (siehe Abschnitt 9.1.1). Das Signal der SAE Klassen A/B/C/D besteht aus 4 Messwerten welche zeitkodiert mit folgenden Zeitabschnitten übertragen werden: 9.1.2.1 Zeitcodiertes Signal - I/SAE - Diagram...
Seite 42 All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung • Messwert Größe C: Messgröße für 3000 ms • Kennung Größe D: 19,2 mA für 300 ms + 4,8 mA für 300 ms + 19,2 mA für 300 ms + 4,8 mA für 300 ms + 19,2 mA für 300 ms + 4,8 mA für 300 ms + 19,2 mA für 300 ms + 4,8 mA für 300 ms •...
Seite 43: 3-Stelliger Iso-Code (Iso)
All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung 9.1.3 3-stelliger ISO-Code ( Der ISO-Code Signal besteht aus 3 Messwerten welche zeitkodiert mit folgenden Zeitabschnitten übertragen werden: • Kennung >4µm Größe: 19,2 mA für 300 ms + 4,8 mA für 300 ms •...
Seite 44: Analogausgang - I/Iso Tabelle
All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung 9.1.3.2 Analogausgang - I/ISO Tabelle Die Stromstärke 4 ...20 mA des Ausgangsignales, ist abhängig von der Verschmutzungsklasse nach ISO oder eines Fehlers wie in der nachfolgenden Tabelle beschrieben. Strom I Bezeichnung I<...
Seite 45 All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung Strom I Bezeichnung I = 19,20 mA ISO 25,28 19,2 mA < I < 19,5 mA Nicht definiert 19,5 mA < I < 19,7 mA Durchflussfehler (Durchfluss zu hoch) 19,7 mA <...
Seite 46: Durchfluss (Flow)
All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung FLOW 9.1.4 Durchfluss ( Die Stromstärke des Flow-Signales ist abhängig ab von dem berechneten Durchfluss. 9.1.4.1 Analogausgang - I/Durchfluss Charakteristik Strom I Bezeichnung I< 4,0 mA Kabelbruch 4,0 mA < I < 4,1 mA Gerätefehler, Gerät nicht bereit 4,1 mA <...
Seite 47 All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung I = 16,53 mA 250 ml/min I = 17,07 mA 260 ml/min I = 17,60 mA 270 ml/min I = 18,13 mA 280 ml/min I = 18,67 mA 290 ml/min I = 19,20 mA 300 ml/min...
Seite 48: Fluidtemperatur (Temp)
All manuals and user guides at all-guides.com ContaminationSensor CS Installation und Bedienung TEMP 9.1.5 Fluidtemperatur ( Die Stromstärke des Temperatursignales ist abhängig ab von der Fluidtemperatur. 9.1.5.1 Analogausgang - I/Temperatur Charakteristik Strom I Bezeichnung I< 4,0 mA Kabelbruch I = 4,0 mA -25 °C I = 7,2 mA 0 °C...
Seite 49: Fehlermeldungen
All manuals and user guides at all-guides.com Fehlermeldungen / Fehlerbeseitigung Fehlermeldungen 10.1 Status LED Blink code CS1000 Status Was ist zu tun Fehler Nr. Grün Permanent Gerät o.k. Durchfluss zu gering Eingangsdruck erhöhen Kurz – kurz – kurz Öl zu sauber Auf Durchfluss prüfen Lang –...
Seite 50: Werkseinstellungen / Grundeinstellungen
All manuals and user guides at all-guides.com Werkseinstellungen Werkseinstellungen / Grundeinstellungen Power Up Menu Wert MODE M.TIME pPRTCT ADRESS HECOM DSPLY Mode Wert MODE RELAY1 MEAS.CH MODE RELAY1 SW.FNCT BEYOND MODE RELAY1 LIMITS LOWER 17.15.12 MODE RELAY1 LIMITS UPPER 21.19.16 MODE TARGET 17.15.12...
Seite 51: Contaminationsensor Interface (Csi-D-5)
All manuals and user guides at all-guides.com Contamination Sensor Interface CSI ContaminationSensor Interface (CSI-D-5) Der CSI-D-5 ermöglicht, mit Hilfe eines PC's, das: setzten von Parametern oder Grenzwerten. Auslesen der Online-Messdaten. 12.1 Lieferumfang: Das CSI-D-5 (Artikel-Nr.: 3249563) besteht aus: Pos. Stk. Bezeichnung Adapterbox Netzteil (mit 3 zusätzlichen Anschlusssteckern) USB Kabel, Länge=1,5 m...
Seite 52: Einstellungen Am Netzteil
All manuals and user guides at all-guides.com Contamination Sensor Interface CSI 12.3 Einstellungen am Netzteil Überprüfen der Einstellungen am Netzteil gemäß der nachfolgenden Abbildung. Überprüfung auf den korrekten Steckereinsatz (ggf. austauschen). Überprüfung der Ausgangsspannung auf 12 Volt. Überprüfung des Anschlusssteckers auf richtige Polung. Die Polung = Pluspol auf den Innenkontakt =>...
Seite 53: Contamination Control Software 1000 (Cocos 1000)
All manuals and user guides at all-guides.com CoCoS 1000 13 Contamination Control Software 1000 (CoCoS 1000) 13.1 Generell Der PC-Software Pack CoCoS1000 ist "freeware" und somit kostenlos. Die Software wird auf einer CD geliefert, welche im Lieferumfang jedes CS1000 oder ContaminationSensor Interface CSI-D-5 enthalten ist.
Seite 54 All manuals and user guides at all-guides.com CoCoS 1000 Legen Sie die CD mit PC-Software CoCoS1000 ein und drücken dann 3) Wählen Sie den Laufwerksbuchstaben des CD-ROM Laufwerks. Drücke den Der Treiber “ser2pl.sys” wird installiert. Bei erfolgreicher Installation finden Sie den Treiber mit dem zugehörigen COM-Port Nummer in Ihrem Geräte Manager der Systemsteuerung.
Seite 55: Alternativ - Manuelle Treiber Installation
All manuals and user guides at all-guides.com CoCoS 1000 13.4 Alternativ - Manuelle Treiber Installation: Schlägt die Installation auf dem PC fehl, entnehmen Sie die CD mit CoCoS1000 und legen Sie die CD mit dem Treiber für die Adapterbox ein und wiederholen Sie die Installation. Wählen Sie den Laufwerksbuchstaben für das CD-ROM Laufwerk und das entsprechende Verzeichnis.
Seite 56: Cocos 1000 Installation
All manuals and user guides at all-guides.com CoCoS 1000 13.5 CoCoS 1000 Installation 1) Vor der Installation der Software muss das CSI-D-5 korrekt installiert sein und mit dem PC verbunden. Nach Verbindung der Adapterbox mit der Spannungsquelle sollte der CS1000 starten. 2) Legen Sie die CD mit dem Software Paket CoCoS 1000 ein.
Seite 57 All manuals and user guides at all-guides.com CoCoS 1000 Die folgenden Fenster werden während des Installationsprozesses auf Ihrem Bildschirm erscheinen. Drücken Sie Wählen Sie das Installationsverzeichnis und drücken Sie HYDAC Filtertechnik GmbH Seite 57 BeWa CS1000 3247149-02j de.doc 2006-01-06...
Seite 58 All manuals and user guides at all-guides.com CoCoS 1000 Drücke Sie Warten! Drücken Sie um die Installation abzuschließen. HYDAC Filtertechnik GmbH Seite 58 BeWa CS1000 3247149-02j de.doc 2006-01-06...
Seite 59: Cocos 1000 Start
All manuals and user guides at all-guides.com CoCoS 1000 Nach abgeschlossener vollständiger Installation muss der PC neu gestartet werden. Bitte schließen alle anderen Windowsapplikationen und drücken Sie den "Yes" Button. 13.6 CoCoS 1000 Start Bevor Sie CoCoS 1000 starten, schließen Sie den CS1000 über das CSI-D-5 an und stecken das Netzteil in die entsprechende Steckdose.
Seite 60 All manuals and user guides at all-guides.com CoCoS 1000 2) Nach dem Start von CoCoS1000 Software, muss der COM-Port gewählt werden. Abhängig von dem Betriebssystem, wird die serielle Schnittstelle entweder als "COM3" oder "ASLR3::INSRT" für serielle Schnittstelle 3 dargestellt. Die angeschlossene serielle Schnittstelle kann über den Geräte Manager in der Windows Systemsteuerung ermittelt werden (siehe Kapitel "Hardware Installation").] Wählen Sie den seriellen Anschluss und drücken Sie HYDAC Filtertechnik GmbH...
Seite 61 All manuals and user guides at all-guides.com CoCoS 1000 Ein Popup Fenster wird sie erinnern, zu überprüfen, ob der CS1000 korrekt über das CSI-D- 5 mit dem PC verbunden und der Netzstecker in der Steckdose eingesteckt ist. Drücken Sie Das Fenster zeigt eine virtuelle CS1000 Fronttafel. Das Erscheinungsbild und die Bedienung ist gleich dem realen CS1000 mit Display (siehe Kapitel 8.1).
Seite 62 All manuals and user guides at all-guides.com CoCoS 1000 Die Buttons auf der rechten Seite haben folgende Funktionen: Button / Elemente Funktion Start “Power Up Menü” (siehe Kapitel 8.2.1) Scannen aller COM-Ports auf angeschlossene Geräte Grüne Anzeige während des Scannvorganges Anzeige der Adressen aller gefundenen Geräte →...
Seite 63: Datenspeicherung (Save Results)
All manuals and user guides at all-guides.com CoCoS 1000 13.7 Datenspeicherung (Save Results) Die Messdaten des Sensors können durch klicken auf den Button "Save Results" gespeichert werden. [Der Button wechselt nach “Stop Saving”] Der Dateiname und das Verzeichnis kann ausgewählt werden. Die Datei wird im "Kunden Bitmuster"...
Seite 64: Fehlerbehebung
All manuals and user guides at all-guides.com CoCoS 1000 13.8 Fehlerbehebung CS-Schriftart nicht installiert. • Während der Installation von CoCoS1000 wird die Schriftart CS1000.fft in das entsprechende Verzeichnis installiert. Hin und wieder kann es zu Problemen bei nach der Installation kommen, so dass im Display von CoCoS1000 folgende Meldung erscheint. •...
Seite 65: Iso 4406 Und Sae As 4059 Klassen
All manuals and user guides at all-guides.com Tabellen - ISO 4406 / SAE AS 4059 ISO 4406 und SAE AS 4059 Klassen 14.1 ISO 4406:1999 Bei der ISO 4406 werden die Partikelzahlen kumulativ, d.h. > 4 µm , >6 µm and >14 µm ermittelt (manuell durch Filtration der Flüssigkeit durch eine Analysemembrane oder automatisch mit Partikelzählern) und Kennzahlen zugeordnet.
Seite 66: Sae As 4059
All manuals and user guides at all-guides.com Tabellen - ISO 4406 / SAE AS 4059 14.2 SAE AS 4059 Wie die ISO 4406 beschreibt die SAE AS 4059 Partikelkonzentration in Flüssigkeiten. Die Analyseverfahren könne analog zur ISO 4406:1999 verwendet werden. Die SAE-Reinheitsklasse basieren auf der Partikelgröße, Anzahl und Partikelgrößenverteilung.
Seite 67: Entfernen Des Cs Aus Dem Hydraulik System / Außerbetriebnahme
All manuals and user guides at all-guides.com Außerbetriebnahme / Entsorgung Entfernen des CS aus dem Hydraulik System / Außerbetriebnahme Elektrischen Stecker vom CS abnehmen. Das hydraulische System drucklos machen. Entfernen der Anschlussleitungen zum CS. Der CS kann nun entnommen werden. 15.1 Entsorgung / Recycling Das Verpackungsmaterial ist nach den geltenden Bestimmungen zu entsorgen bzw.
Seite 68: Technische Daten
All manuals and user guides at all-guides.com Technische Daten / Typenschlüssel Technische Daten Allgemeine Daten Einbaulage beliebig Selbstdiagnose kontinuierlich mit Fehleranzeige über Status LED Display (nur CS1x2x) 6-stellig, mit je 17 Segmenten Messgrößen ISO / SAE / Flow / Out / Drive / Temp Umgebungstemperaturbereich -30°...
Seite 69: Kundendienst
All manuals and user guides at all-guides.com Technische Daten / Typenschlüssel Elektrische Daten 4 ... 20 mA aktiv (max. Bürde 330Ω) oder 0 ... 10 V Ausgang: min. Lastwiderstand 820Ω Schaltausgang passiv, n-schaltender Power MOSFET: max. Schaltstrom 1,5 A, stromlos offen RS485 Schnittstelle 2-Draht, halbduplex Hydac Single Wire Interface...
Seite 70: 19 Typenschlüssel
All manuals and user guides at all-guides.com Technische Daten / Typenschlüssel 19 Typenschlüssel HYDAC Filtertechnik GmbH Seite 70 BeWa CS1000 3247149-02j de.doc 2006-01-06...
Seite 71 All manuals and user guides at all-guides.com Contents Contents General Safety Precautions ..................77 Obligations and Liability ..................77 Explanation of Symbols and Warnings, etc............77 1.2.1 Basic Symbols ....................78 Proper/Designated Use ..................78 Improper Use....................... 78 Safety Devices ....................78 Informal Safety Precautions ................
Seite 72 All manuals and user guides at all-guides.com Contents 6.4.2 Connection Cable (option see section 17)............93 6.4.3 Typical wiring Diagram ................... 94 Description of the Measuring Modes ..............95 Mode M1: Measure continuously ................ 95 Mode M2: Measure continuously and switch ............95 Mode M3: Filter down to contamination level and stop ........
Seite 73 All manuals and user guides at all-guides.com Contents 12.3 Power adaptor set-up ..................116 13 Contamination Control Software 1000 (CoCoS 1000)......... 117 13.1 General Remarks ....................117 13.2 System Requirements ..................117 13.3 Adaptor Box — Driver Installation ..............117 13.4 Alternative: Manual Driver Installation ...............
Seite 74 All manuals and user guides at all-guides.com Foreword Foreword For you, as owner of a product manufactured by us, we have produced this manual, comprising the most important instructions for its operation and maintenance. It is intended to help you become acquainted with the proper/designated use of the product and use it properly.
Seite 75: Customer Service
All manuals and user guides at all-guides.com Foreword Customer Service If you have any questions, suggestions, or encounter any problems of a technical nature, please contact: When contacting us, please always include the model/type designation and article no. / serial no. / firmware version of the product: Fax: ++49 (0) 6897 509 846 Email: filtersysteme@hydac.com Modifications to the Product...
Seite 76 All manuals and user guides at all-guides.com Foreword ... And now for a few tips on using this documentation. The following example shows you how you can access the information you are looking for quick and easy. WHAT do I want to know? WHERE can I find the information I’m looking for? The documentation is subdivided into chapters and sections.
Seite 77: General Safety Precautions
All manuals and user guides at all-guides.com ContaminationSensor CS General Safety Precautions 1 General Safety Precautions These operating instructions contain the key instructions for properly and safely operating the Obligations and Liability • The basic prerequisite for the safe and proper handling and operation of the CS is knowledge of the safety instructions and warnings.
Seite 78: Basic Symbols
All manuals and user guides at all-guides.com ContaminationSensor CS General Safety Precautions Basic Symbols 1.2.1 This symbol designates safety instructions whose non-observance may pose a hazard to individuals. This symbol designates safety instructions whose non-observance may result in the injury of individuals by electric shock. This symbol provides important instructions and tips for the proper handling and operation of the CS.
Seite 79: Informal Safety Precautions
All manuals and user guides at all-guides.com ContaminationSensor CS General Safety Precautions Informal Safety Precautions • Make sure to always keep the operating instructions in the vicinity of the product. • Apart from the operating instructions, any and all general and local regulations pertaining to accident prevention and environmental protection are to be made available and observance to be maintained to them.
Seite 80: Training And Instruction Of Personnel
All manuals and user guides at all-guides.com ContaminationSensor CS General Safety Precautions Training and Instruction of Personnel • The CS may only be operated by properly trained and instructed personnel. • The areas of responsibility of your staff must be established in a clear-cut manner. •...
Seite 81: Maintenance, Servicing And Troubleshooting
All manuals and user guides at all-guides.com ContaminationSensor CS General Safety Precautions • If work to live components is required, a second individual is required who can switch off the product at the main switch as may prove necessary. 1.11 Maintenance, Servicing and Troubleshooting •...
Seite 82: Transportation, Packing, Storage
All manuals and user guides at all-guides.com ContaminationSensor CS Packing, Transportation, Storage 2 Transportation, Packing, Storage Transportation & Packing • The CS comes wrapped/packed in a cardboard box. • When receiving and unpacking the unit check it for damage in transit. Report any damage to the forwarding agent immediately.
Seite 83: Scope Of Delivery
All manuals and user guides at all-guides.com Model code / Product identification Model Code Model Code CS1220-A-0-0-0-0/-000 According data sheet, see Chapter 19 Serial No. Serien-Nr. consiting of: Year (2005) [0 ... 9] Calendar week [01 ... 52] Hardware Index [A ...
Seite 84 All manuals and user guides at all-guides.com ContaminationSensor CS Scope of Delivery HYDAC Filtertechnik GmbH Page 84 BeWa CS1000 3247149-02j en.doc 2005-11-10...
Seite 85: Description
All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation 5 Description The Contamination Sensor CS 1000 Series is a stationary measurement unit for the continuous monitoring of particulate contamination in hydraulic and lubrication systems. The CS is designed for connection to low- or high-pressure hydraulic and lubrication lines from which a small flow of oil (between 30 ml/min and 300 ml/min) is diverted for measurement purposes.
Seite 86: Cs1X1X Dimensions (Without Display)
All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation CS1x1x Dimensions (without Display) All dimensions in mm. CS1x2x Dimensions (with Display) All dimensions in mm. HYDAC Filtertechnik GmbH Page 86 BeWa CS1000 3247149-02j en.doc 2006-01-04...
Seite 87: Connection Types
All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation Connection Types Pipe or Hose Connection Type CS1xxx-x-x-x-x-0/-xxx 5.3.1 Hydraulic connection is done via ports A and B. Connector thread: G1/4 pursuant to ISO 228. Flange Connection Type CS1xxx-x-x-x-x-1/-xxx 5.3.2 Hydraulic connection is done via ports C and D.
Seite 88: Installation
All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation 6 Installation For operation the CS must be hydraulically (see section 6.3) and electrically (see section 6.4) installed. Unpacking The CS comes packed in a cardboard box. Unpack the unit and check it for damage in transit. Report any damage to the forwarding agent immediately.
Seite 89: Display Rotatable/Adjustable As Needed
All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation Bottom view All dimensions in mm. 3. Mounting plate: using 4 cylindrical screws featuring an M6 hexagonal socket according to ISO4762. Display rotatable/adjustable as needed 6.2.1 The display of the CS1000 can be rotated through 180° in a counterclockwise direction and through 90°...
Seite 90: Hydraulic Installation
All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation Hydraulic Installation The direction of flow through the CS1000 is arbitrary. Use one connection port as the INLET port and the other as OUTLET port. Depending on how the CS is ordered, it features the following hydraulic connection options: - Pipe/hose connection: The CS is connected to the hydraulic system via ports A and B using a pipe or hose.
Seite 91: Flow Rate Q, Differential Pressure ∆ P And Viscosity Ν Characteristics
All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation ν ∆ and viscosity Flow Rate Q, differential pressure p characteristics 6.3.2 ∆ Differential pressure and viscosity ν characteristics. All the values indicated in the figures below apply irrespective of the direction of flow, whether A→B or B→A. The flow rate range permitted for a measurement must be between 30 ml and a maximum of 300 ml.
Seite 92: Connect The Cs To Your System As Follows
All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation Connect the CS to your system as follows: 6.3.3 First connect the return-flow line (not supplied) to the OUTLET port of the CS. Thread: G1/4 ISO 228, recommended internal diameter of line: ≥ 4mm Now connect the other end of the return-flow to the system tank, for example.
Seite 93: Electrical Installation
All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation Electrical Installation Block Diagram 6.4.1 Supply voltage 9 – 36V DC GND for supply voltage RS485 + RS485 - Not to be connected Analog out + for Analog out and Switch out Switch out (normally open) The analog output is an active source of 4–20 mA.
Seite 94: Typical Wiring Diagram
All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation Typical wiring Diagram 6.4.3 Circuit diagram: with separate power supplies. (e.g. 24 VDC and 5 VDC) Circuit diagram: with a single power supply. (e.g. 24 VDC). Possible at CS1000 from Serial.no. 6xxXxxxxxx up, only ! To prevent a ground loop, connect the shield of the connector cable except if the CS1000 is not grounded or not sufficiently connected to the PE conductor.
Seite 95: Description Of The Measuring Modes
All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation 7 Description of the Measuring Modes After powering up, the CS 1000 automatically runs in one of the following measuring modes (set in Power Up Mode). Mode M1: Measure continuously Application: Stand alone sensor Active data outputs:...
Seite 96: Mode M5: Single Measurement
All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation Mode M5: Single measurement Application: Stand alone sensor Active data outputs: display & RS485 & analog output Purpose: Perform a single measurement only Function: Single measurement of solid contamination, without any switching functions 8 Operation Display and Keypad Elements (CS122x only)
Seite 97: Modes And Menus
All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation The keypad consists of six keys. These keys are used to operate the CS and to navigate through the menus (hierarchically structured). Keypad buttons Description one level down confirm changed value (lowest level) confirm when changes are to be saved or cancelled (top level) one level up...
Seite 98 All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation ADRESS Set bus address DFAULT Reset to factory defaults CANCEL Discard changes and Exit SAVE Save changes and Exit CODE For internal use only Select measuring MODE Description mode Measure continuously Measure continuously and switch...
Seite 99: Measuring Menu
All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation Measuring Menu 8.2.2 The Measuring Menu allows to change settings during operation. Selection How to do Enter Measuring menu Press button CANCEL Scroll to and press Exit menu without saving changes automatically after 30 s without any action Exit menu and save changes SAVE...
Seite 100 All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation Filter down to contamination level and stop Filter to establish contamination levels continuously SINGLE Perform single measurement + stop Measure continuously NO SET Measure continuously and switch RelAY1 MEAsCH SAE A SAE B...
Seite 101 All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation Filter to establish Description contamination levels continuously TARGET 1/1%1" Set 3-number ISO code RSTART 2!1)1& Set 3-number ISO code CYCLE Set test cycles time 1 – 1440 minutes SINGLE Perform single measurement + stop...
Seite 102: Description Of The Switching Output In The Measuring Modes
All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation Description of the Switching Output in the Measuring Modes Mode M1: Measure continuously 8.3.1 Function: Continuous measurement of solid contamination, without any switching functions Mode M2: Measure continuously and switch Function: Continuous measurement of solid contamination, continuous surveillance of programmable threshold,...
Seite 103: Switching Behavior Of The Switching Output
All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation Switching Behavior of the Switching Output Mode 1 (M1) Switch output - CLOSED Switch output - OPEN Always open Mode 2 (M2) Switch output - CLOSED Switch output - OPEN ≥...
Seite 104: Signal Outputs
All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation Mode 3 (M3) Switch output - CLOSED Switch output - OPEN Measurement is currently in progress 5 consecutive measured values ≤ limit and one or more of the last 5 or measurement stopped measured values >...
Seite 105: I/Sae Analog Output Characteristic
All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation The current (4-20 mA) corresponds to an SAE class or an error (described in the following table and diagram): 9.1.1.1 I/SAE analog output characteristic Current I Description I < 4.0mA Cable break 4.0mA <...
Seite 106: Sae Class A/B/C/D (Sae)
All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation SAE Class A/B/C/D ( 9.1.2 The SAE class A/B/C/D measured value consists of 4 measured values coded with the following time slices (also shown in the following diagram): •...
Seite 107: 3-Number Iso Code (Iso)
All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation 3-number ISO Code ( 9.1.3 The ISO code signal consists of 3 measured values and is time-coded with the following time slices: • Identifier > 4 µm size: 19.2 mA for 300 ms + 4.8 mA for 300 ms •...
Seite 108: I/Iso Analog Output Characteristic
All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation 9.1.3.2 I/ISO analog output characteristic The current (4-20 mA) corresponds to an ISO class or an error, which is described in the following table and diagram: Current I Description I <...
Seite 109 All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation Current I Description I = 19.20 mA ISO 25.28 19.2 mA < I < 19.5 mA Not defined 19.5 mA < I < 19.7 mA Flow error (flow to high) 19.7 mA <...
Seite 110: Fluid Flow Rate (Flow)
All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation FLOW Fluid Flow Rate ( 9.1.4 The flow signal corresponds to the measured flow rate through the unit. 9.1.4.1 I/Flow rate analog output characteristic Current I Description I < 4.0 mA Cable break 4.0 mA <...
Seite 111 All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation I = 16.53 mA 250 ml/min I = 17.07 mA 260 ml/min I = 17.60 mA 270 ml/min I = 18.13 mA 280 ml/min I = 18.67 mA 290 ml/min I = 19.20 mA 300 ml/min...
Seite 112: Fluid Temperature (Temp)
All manuals and user guides at all-guides.com ContaminationSensor CS Installation and Operation TEMP Fluid Temperature ( 9.1.5 The temperature signal corresponds to the fluid temperature. 9.1.5.1 I/Temperature analog output characteristic Current I Description I< 4.0 mA Cable break I = 4.0 mA -25 °C I = 7.2 mA 0 °C...
Seite 113: 10 Error Codes
All manuals and user guides at all-guides.com ContaminationSensor CS Error codes / Troubleshooting 10 Error codes 10.1 Status LED Blink code CS1000 status To do Error code Green Continuously Device o.k. Flow too low or Increase inlet pressure Short – short – short Oil to clean Check flow Reset device (re-supply...
Seite 114: Factory Default Settings / Basic Settings
All manuals and user guides at all-guides.com ContaminationSensor CS Factory default selttings Factory default settings / Basic settings 11.1 Power Up menu Power Up Menu Value MODE M.TIME pPRTCT ADRESS HECOM Mode Value MODE RELAY1 MEAS.CH MODE RELAY1 SW.FNCT BEYOND MODE RELAY1 LIMITS...
Seite 115: Contamination Sensor Interface (Csi-D-5)
All manuals and user guides at all-guides.com ContaminationSensor CS 1000 Contamination Sensor Interface CSI Contamination Sensor Interface (CSI-D-5) The CSI-D-5 enables the user: to set parameters and limits within the CS1000 to readout measurement data online from the CS1000 to a PC 12.1 Scope of delivery: The CSI-D-5 (part no.: 3249563) consists of:...
Seite 116: Power Adaptor Set-Up
All manuals and user guides at all-guides.com ContaminationSensor CS 1000 Contamination Sensor Interface CSI 12.3 Power adaptor set-up Check the set-up of the AC/DC adaptor according to following picture. Check correct line plug. If not select the correct plug and change this. Check output voltage at 12 Volt.
Seite 117: Contamination Control Software 1000 (Cocos 1000)
All manuals and user guides at all-guides.com ContaminationSensor CS 1000 CoCoS 1000 Contamination Control Software 1000 (CoCoS 1000) 13.1 General Remarks The CoCoS1000 PC-software package is freeware. The software is supplied on a CD with the Contamination Sensor Interface CSI-D-5 (p/no.: 3249563).
Seite 118 All manuals and user guides at all-guides.com ContaminationSensor CS 1000 CoCoS 1000 Insert the CD-ROM with the CoCoS1000 software package, then press 3) Select the letter of your CD-ROM drive. Press The driver “ser2pl.sys” will now be installed. 4) If installation is successful, you will find the driver with the corresponding COM port no. in your device manager.
Seite 119: Alternative: Manual Driver Installation
All manuals and user guides at all-guides.com ContaminationSensor CS 1000 CoCoS 1000 13.4 Alternative: Manual Driver Installation If installation on your PC fails, remove the CoCoS1000 CD and insert the CD containing the drivers for the adaptor box and retry the installation process. Choose the letter of your CD-ROM and the folder shown as the path: Press The driver “ser2pl.sys”...
Seite 120 All manuals and user guides at all-guides.com ContaminationSensor CS 1000 CoCoS 1000 The following screens will appear during installation. Press Select your installation path and then press HYDAC Filtertechnik GmbH Page 120 BeWa CS1000 3247149-02j en.doc 2005-11-03...
Seite 121 All manuals and user guides at all-guides.com ContaminationSensor CS 1000 CoCoS 1000 Press Wait until installation completes. Now press HYDAC Filtertechnik GmbH Page 121 BeWa CS1000 3247149-02j en.doc 2005-11-03...
Seite 122: Using Cocos 1000
All manuals and user guides at all-guides.com ContaminationSensor CS 1000 CoCoS 1000 Upon successful completion of installation you will be asked to restart your PC. Close all other Windows applications and press Yes. 13.6 Using CoCoS 1000 Before launching the software connect the CS1000 properly to your PC via the CSI- D-5 and insert the power adaptor in AC line (see section 12.2) 1) To launch CoCoS1000, run CoCoS1000.exe in the installation folder.
Seite 123 All manuals and user guides at all-guides.com ContaminationSensor CS 1000 CoCoS 1000 Depending on the your Windows operating system, the program will show “COM3” or “ASRL3::INSTR” for serial port number 3. The number always corresponds to the serial port. Select the serial port and press [The correct serial port can be found in Windows Device Manager (see hardware installation).] A popup window will remind you to check if the CS1000 is properly connected via the CSI-D-...
Seite 124 All manuals and user guides at all-guides.com ContaminationSensor CS 1000 CoCoS 1000 The buttons at the right have the following functions: Button / Elements Description Starts the “Power Up Menu” (see chapter 8.2.1) Program is scanning the COM port for connected devices Green while scanning Shows the addresses of all devices found →...
Seite 125: Save Results
All manuals and user guides at all-guides.com ContaminationSensor CS 1000 CoCoS 1000 13.7 Save Results Measured data of the sensor can be stored as a file on the PC online by pressing Save Results. [The button changes to Stop Saving] The file name and the directory can be selected: The file is stored in a “Custom Pattern”...
Seite 126: Troubleshooting
All manuals and user guides at all-guides.com ContaminationSensor CS 1000 CoCoS 1000 13.8 Troubleshooting CS font not installed. • While installing CoCoS1000 the font CS1000.fft is installed in the respective directory. Sometimes problems occur subsequent to installation, causing the following error to be shown in the display of the CoCoS1000 •...
Seite 127: Iso 4406 And Sae As 4059 Classes
All manuals and user guides at all-guides.com Tables - ISO 4406 / SAE AS 4059 ISO 4406 and SAE AS 4059 Classes 14.1 ISO 4406:1999 In ISO 4406 particle counts are determined cumulatively, i.e. > 4 µm(c), >6 µm(c) and >14 µm (c) (manually by filtering the fluid trough an automatically using particle counters) and allocated to measurement references.
Seite 128: Sae As 4059
All manuals and user guides at all-guides.com Tables - ISO 4406 / SAE AS 4059 14.2 SAE AS 4059 The analysis Methods can be applied in the same manner as ISO 4406:1999. The SAE cleanliness classes are based on particle size, number and distribution. The particle size determined depends on the measurement process and calibration;...
Seite 129: Removing The Cs From The Hydraulic System
All manuals and user guides at all-guides.com ContaminationSensor CS Removing, Disposal Removing the CS from the Hydraulic System Remove electric plug from CS. Remove the hydraulic measurement line from the hydraulic system first, then from the INLET port of the CS. Remove the hydraulic return-flow line from the OUTLET port of the CS.
Seite 130: Technical Data
All manuals and user guides at all-guides.com ContaminationSensor CS 1000 Technical Data / Model code Technical data General data Mounting position arbitrary Self-diagnosis continuously with error indication via status LED Display (only CS 1x2x) 6 digits, in 17 segment format Measured variable ISO / SAE / Flow / Out / Drive/ Temp Ambient temperature range...
Seite 131: Service
All manuals and user guides at all-guides.com ContaminationSensor CS 1000 Technical Data / Model code Electrical data Connection plug M12x1, 8 pole, male, specified in DIN VDE 0627 Power supply voltage 9 ... 36 VDC residual ripple < 10% Power consumption 3 Watt max.
Seite 132: Model Code
All manuals and user guides at all-guides.com ContaminationSensor CS 1000 Technical Data / Model code Model code HYDAC Filtertechnik GmbH Page 132 BeWa CS1000 3247149-02j en.doc 2005-11-10...
