Bedienung
5.1.11.2
Side-Shift Funktion (Tri-sonic)

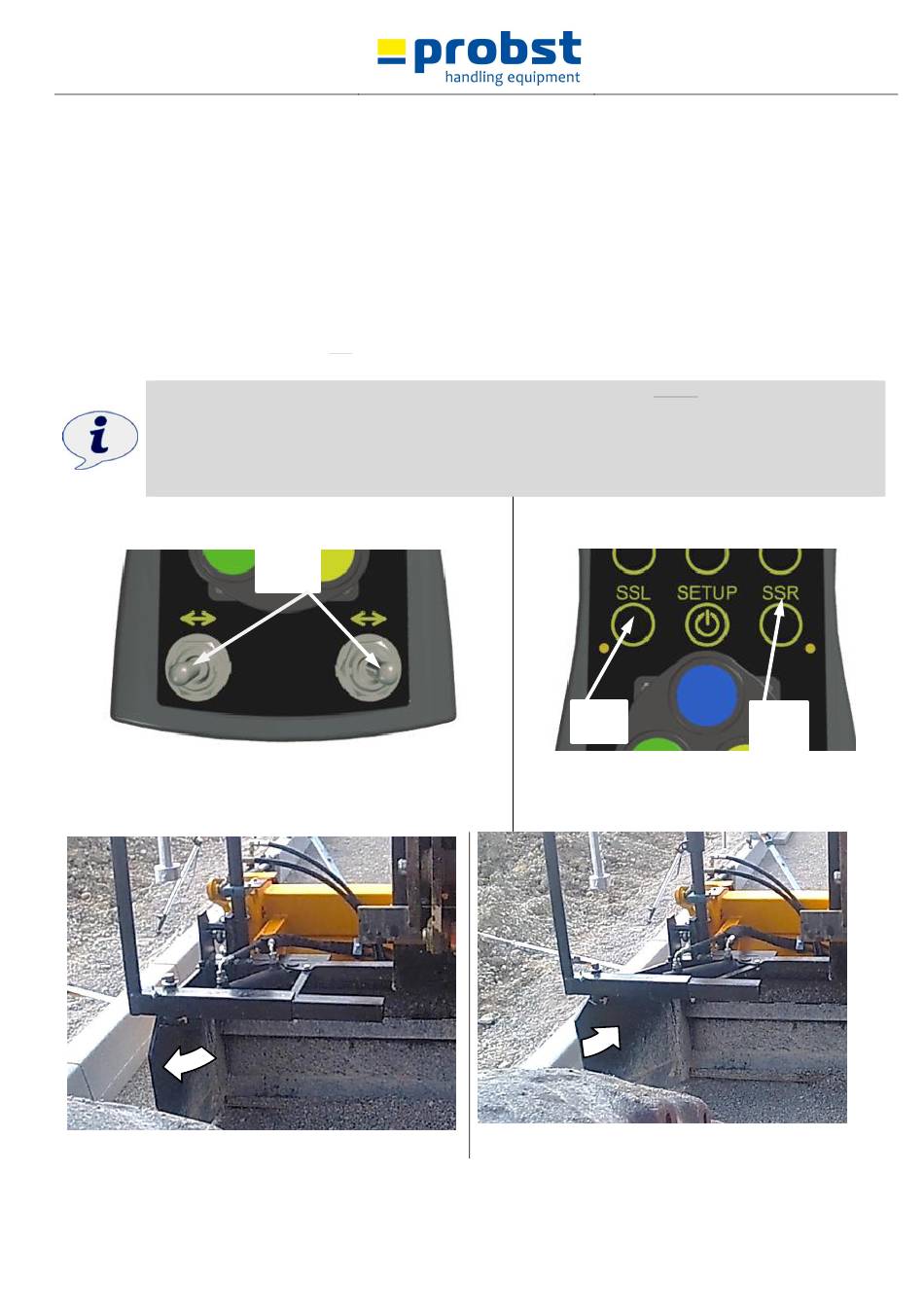

„Side-Shift" bedeutet: dass jeweils eine Seitenklappe (Abb. 25) vollautomatisch - an einer Bordsteinkante oder
einem Leitdraht (Schnur) entlang - bewegt werden kann (Fahrungenauigkeiten und Höhenkorrektur werden
automatisch ausgeglichen). Die Side-Shift-Funktion ist nur mit dem „Tri-sonic" Ultraschallsensor möglich.
•
Die Side-Shift Funktion wird an der Maschinensteuerung „Controller UMC-4000" (Abb. 24A) aktiviert → nähere
Details siehe beiliegendes Benutzerhandbuch „UMC 4000".
•
Über die Maschinensteuerung „Controller UMC-4000" (Abb. 24 A) muss die entsprechende Seite angewählt werden,
wo die Side-Shift Funktion eingesetzt werden soll (rechts oder links vom LEVELKING LK).
Hierzu wird Taste (8) für Side-Shift L (links), bzw. Taste (17) für Side-Shift R (rechts) an der Maschinensteuerung
„Controller UMC-4000" (Abb. 24) betätigen.
•
Die Side-Shift Funktion funktioniert nur im Modus (Referenzebene) „Leitdraht (Schnur)" (Abb. 22) oder im Modus
(Referenzebene) „Kante" (Abb. 21).
Beim Arbeiten mit dem Ultraschall-Sensor (mit Side-Shift-Funktion), kann immer nur auf einer Seite des
LEVELKINGS LK die Side-Shift-Funktion genutzt werden.
Details zur Montage des Ultraschallsensors → siehe Kapitel „Montage des Ultraschallsensors".
Sofern notwendig, kann auch auf der anderen Seite des LEVELKING LK die Seitenklappe (Abb. 25 A/25 B)
„manuell" betätigt werden → über die beiden Hebel (10) an der Maschinensteuerung „Controller UMC-
4000" (Abb. 24).
Abb. 25 A
51300013
(10)
Abb. 24
(8)
V1
(17)
Abb.24 A
Abb. 25 B
43 / 55
DE
