Installation
4.4

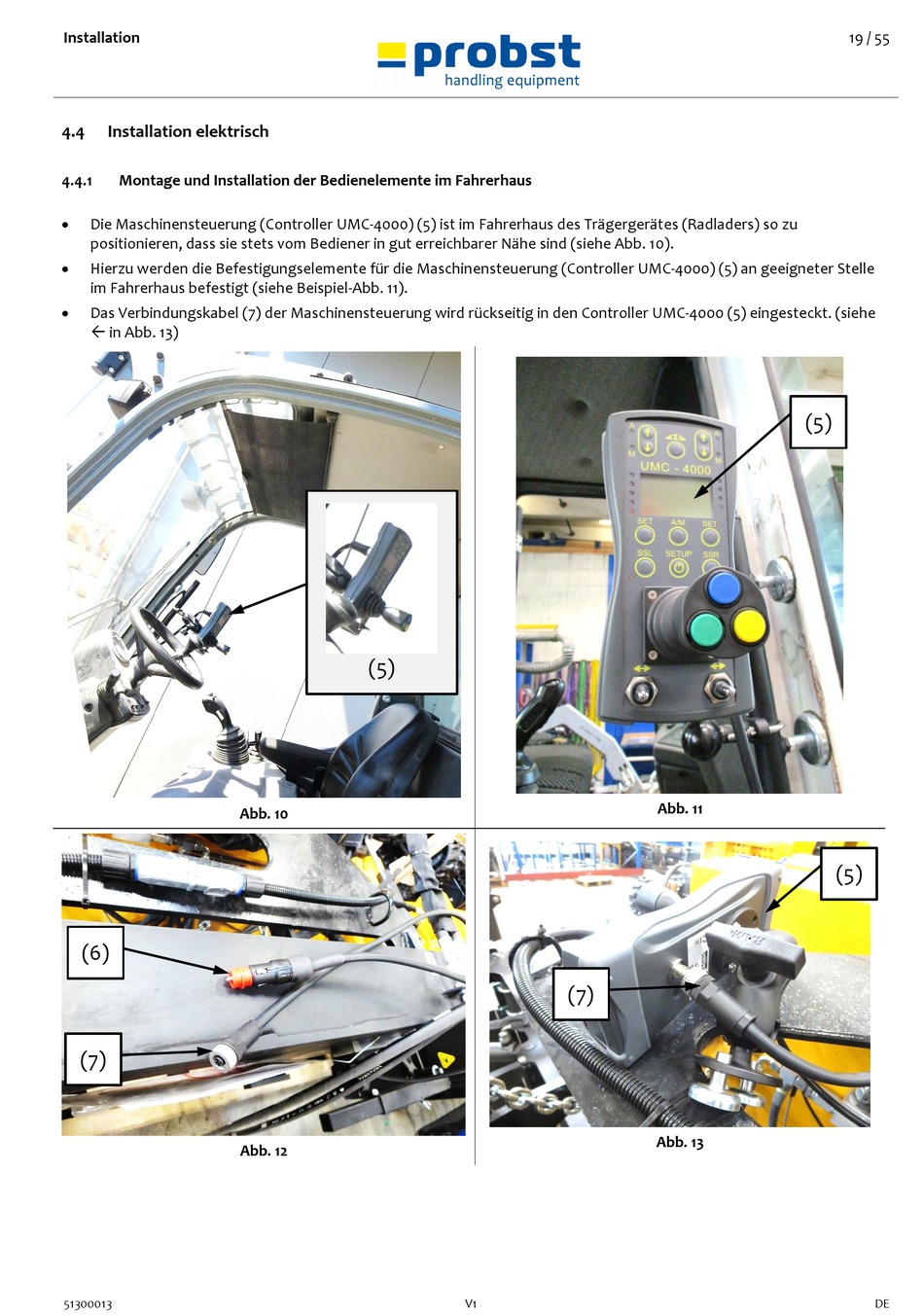

Installation elektrisch
4.4.1
Montage und Installation der Bedienelemente im Fahrerhaus
•
Die Maschinensteuerung (Controller UMC-4000) (5) ist im Fahrerhaus des Trägergerätes (Radladers) so zu
positionieren, dass sie stets vom Bediener in gut erreichbarer Nähe sind (siehe Abb. 10).
•
Hierzu werden die Befestigungselemente für die Maschinensteuerung (Controller UMC-4000) (5) an geeigneter Stelle
im Fahrerhaus befestigt (siehe Beispiel-Abb. 11).
•
Das Verbindungskabel (7) der Maschinensteuerung wird rückseitig in den Controller UMC-4000 (5) eingesteckt. (siehe
in Abb. 13)
(6)
(7)
51300013
(5)
Abb. 10
Abb. 12
(7)
V1
(5)
Abb. 11
Abb. 13
19 / 55
(5)
DE
