Bedienung
5.1.7

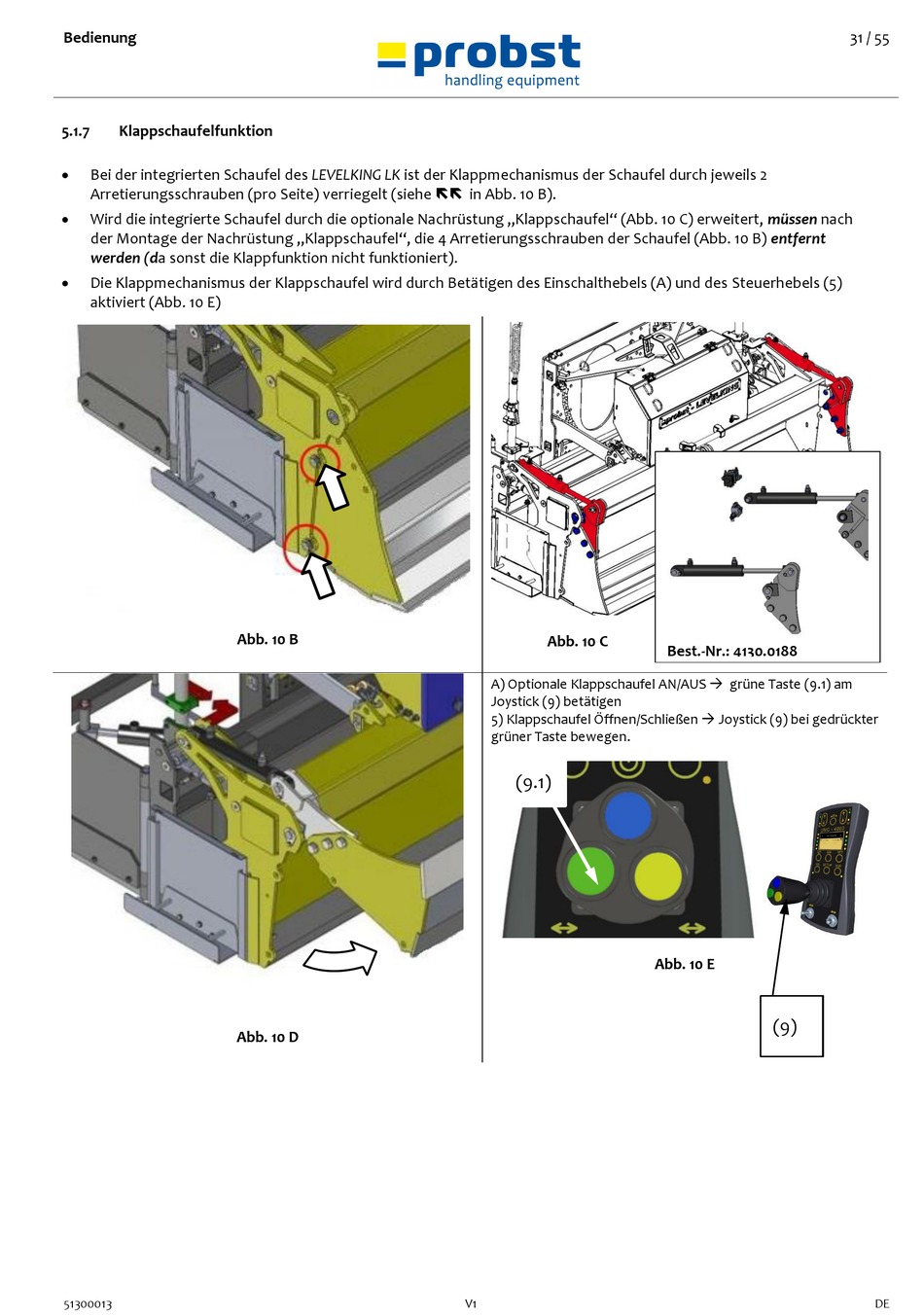

Klappschaufelfunktion
•
Bei der integrierten Schaufel des LEVELKING LK ist der Klappmechanismus der Schaufel durch jeweils 2
Arretierungsschrauben (pro Seite) verriegelt (siehe in Abb. 10 B).
•
Wird die integrierte Schaufel durch die optionale Nachrüstung „Klappschaufel" (Abb. 10 C) erweitert, müssen nach
der Montage der Nachrüstung „Klappschaufel", die 4 Arretierungsschrauben der Schaufel (Abb. 10 B) entfernt
werden (da sonst die Klappfunktion nicht funktioniert).
•
Die Klappmechanismus der Klappschaufel wird durch Betätigen des Einschalthebels (A) und des Steuerhebels (5)
aktiviert (Abb. 10 E)
Abb. 10 D
51300013
Abb. 10 B
Abb. 10 C
A) Optionale Klappschaufel AN/AUS → grüne Taste (9.1) am
Joystick (9) betätigen
5) Klappschaufel Öffnen/Schließen → Joystick (9) bei gedrückter
grüner Taste bewegen.
(9.1)
V1
Best.-Nr.: 4130.0188
Abb. 10 E
(9)
