Installation
4.5
Installation hydraulisch
4.5.1

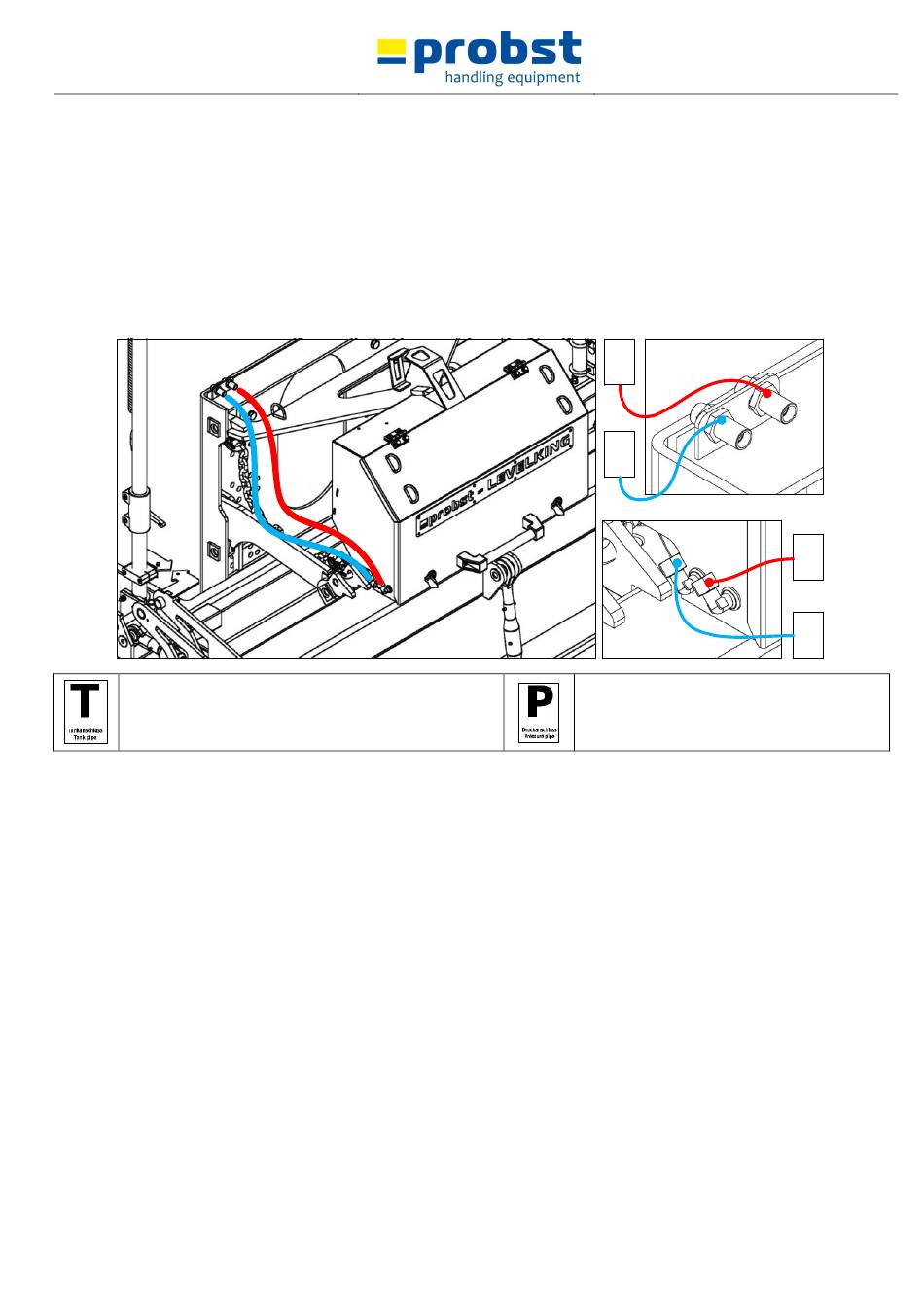

Anschluss zum Trägergerät
•
Um den Hydraulikkreislauf zwischen dem Trägergerät und dem LEVELKING LK herzustellen, müssen nur die
Hydraulikleitungen des Trägeregärtes an den Schottverschraubungen angesschlossen werden.( 20+21).
(Hydraulikanschluss siehe auch beiliegender Hydraulikschaltplan)
•
Die Hydraulikleitung zum Öltank des Trägergerätes (Radladers) ist mit dem Buchstaben „T" gekennezeichnet.
•
Die Hydraulikleitung für den Öldruck ist mit dem Buchstaben „P" gekennezeichnet.
= Tankanschluss
51300013
P
T
= Druckanschluss
V1
21 / 55
P
T
DE
