Installation
•

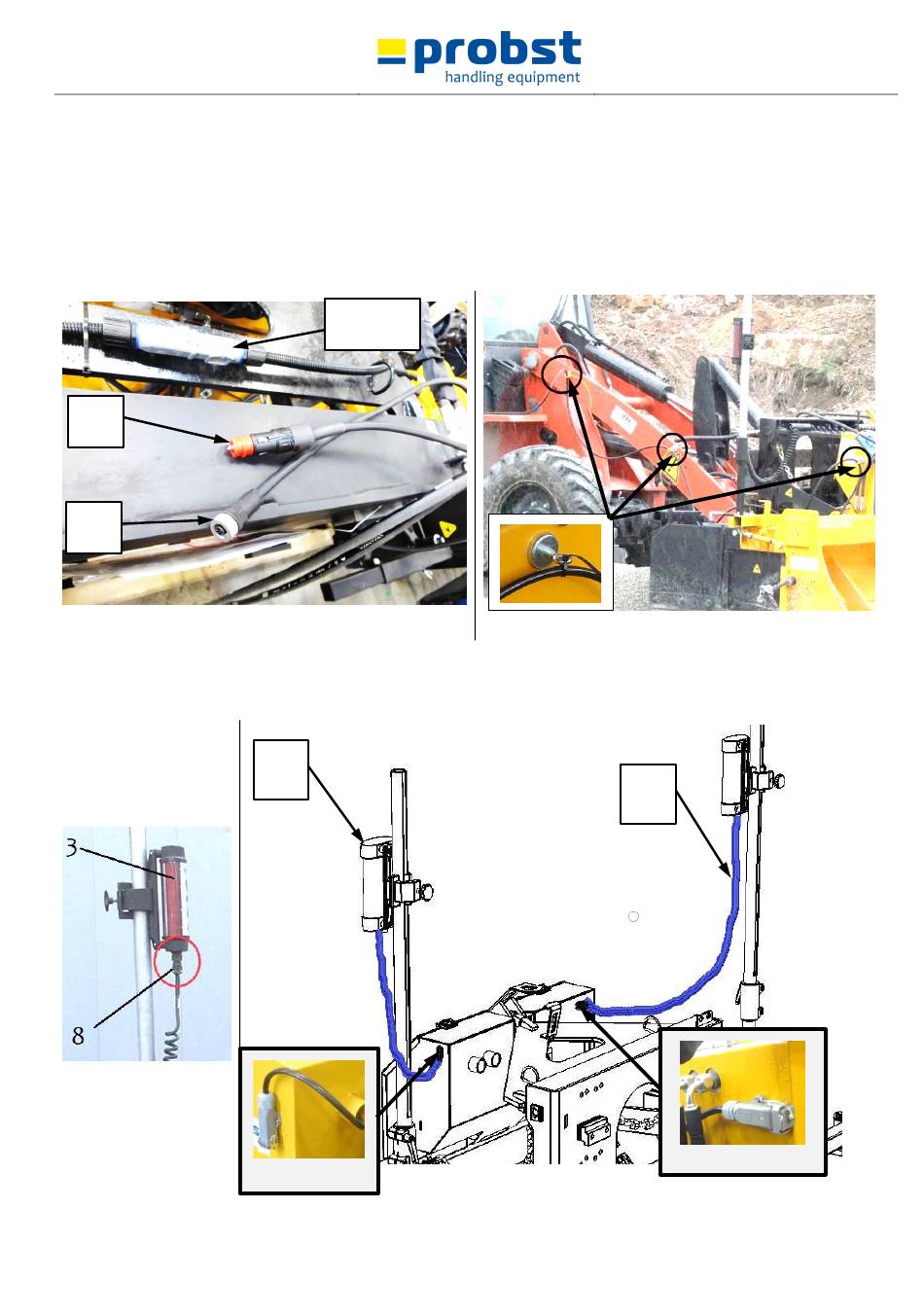

Das Verbindungskabel (7) von der Steuerungseinheit/Wartungsklappe des LEVELKING LK herkommend (Abb. 16+17)
wird in die Joystickbox (5) eingesteckt (Abb. 14).
•
Dieses Verbindungskabel (7) muss so verlegt werden, dass es nirgends am LEVELKING LK oder am Trägergerät
versehentlich eingeklemmt und beschädigt werden kann (eventuell mit Magnetfüßen oder Kabelbindern sichern
(Abb.15).
•
Um die elektrische Stromversorgung zwischen der Maschinensteuerung (5) und dem Trägergerät (Radlader)
herzustellen, wird das Stromkabel (6) vom Gerät LEVELKINK LK herkommend in die 12-V Stromversorgung
(Zigarettenanzünder) des Trägergerätes (Radlader) eingesteckt.
(6)
(7)
•
Um die elektrische Stromversorgung (12 V) zwischen den Lasersensoren (3) und der Steuerung des LEVELKING LK
herzustellen, müssen die beide Verbindungskabel (8) an den beiden Laserempfängern (3) eingesteckt (verschraubt)
werden sowie an den vorhandenen Anschlusssteckern (9) am LEVELKING LK (Abb. 16+17).
Abb. 16
51300013
(5) / (6)
Abb. 14
(3)
(9)
(8)
Abb. 17
V1
Abb. 15
(9)
20 / 55
DE
