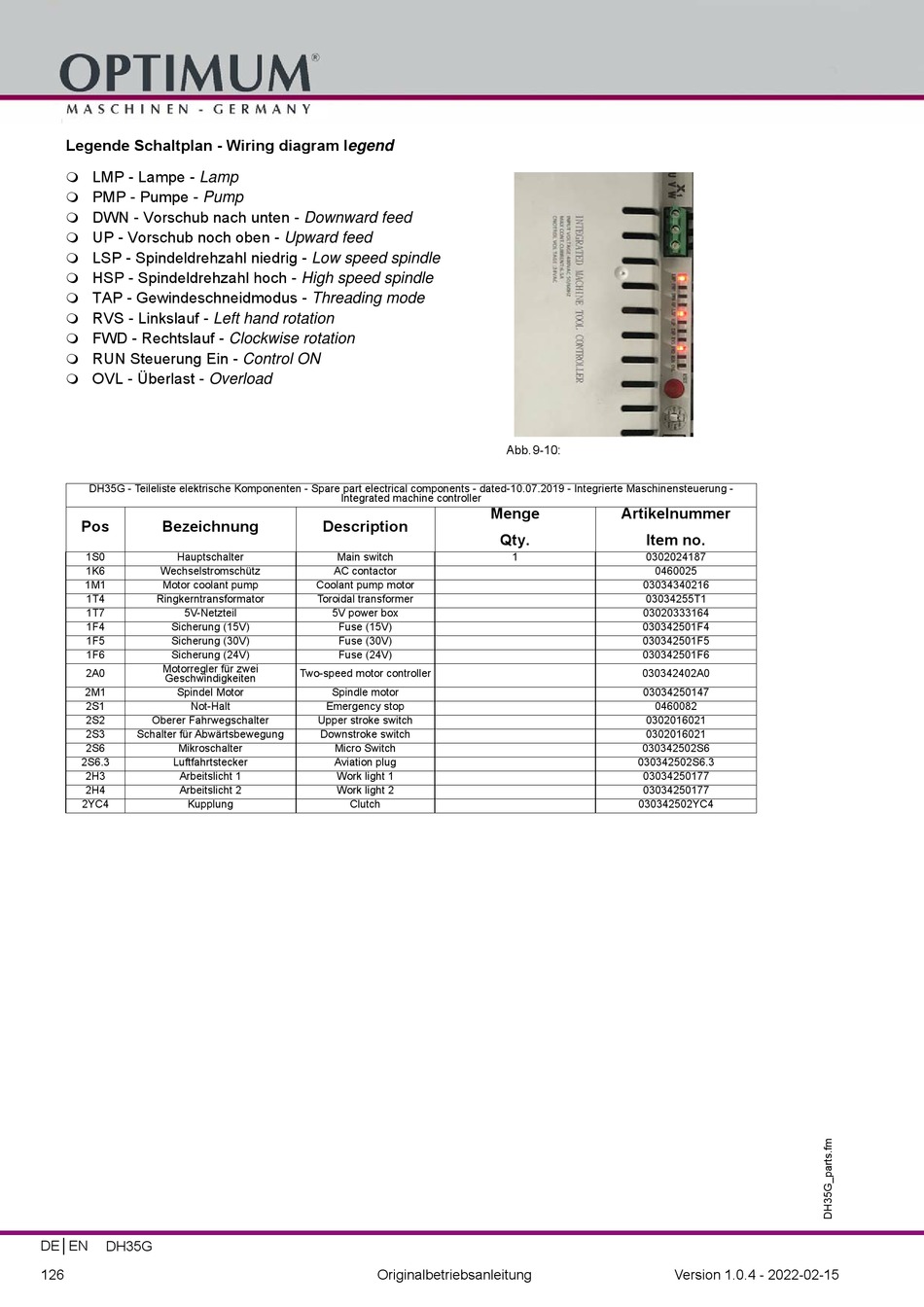

Legende Schaltplan - Wiring diagram legend
LMP - Lampe - Lamp
PMP - Pumpe - Pump
DWN - Vorschub nach unten - Downward feed
UP - Vorschub noch oben - Upward feed
LSP - Spindeldrehzahl niedrig - Low speed spindle
HSP - Spindeldrehzahl hoch - High speed spindle
TAP - Gewindeschneidmodus - Threading mode
RVS - Linkslauf - Left hand rotation
FWD - Rechtslauf - Clockwise rotation
RUN Steuerung Ein - Control ON
OVL - Überlast - Overload
DH35G - Teileliste elektrische Komponenten - Spare part electrical components - dated-10.07.2019 - Integrierte Maschinensteuerung -
Pos
Bezeichnung
1S0
Hauptschalter
1K6
Wechselstromschütz
1M1
Motor coolant pump
1T4
Ringkerntransformator
1T7
5V-Netzteil
1F4
Sicherung (15V)
1F5
Sicherung (30V)
1F6
Sicherung (24V)
Motorregler für zwei
2A0
Geschwindigkeiten
2M1
Spindel Motor
2S1
Not-Halt
2S2
Oberer Fahrwegschalter
2S3
Schalter für Abwärtsbewegung
2S6
Mikroschalter
2S6.3
Luftfahrtstecker
2H3
Arbeitslicht 1
2H4
Arbeitslicht 2
2YC4
Kupplung
DE│EN
DH35G
126
Integrated machine controller
Description
Main switch
AC contactor
Coolant pump motor
Toroidal transformer
5V power box
Fuse (15V)
Fuse (30V)
Fuse (24V)
Two-speed motor controller
Spindle motor
Emergency stop
Upper stroke switch
Downstroke switch
Micro Switch
Aviation plug
Work light 1
Work light 2
Clutch
Originalbetriebsanleitung
Abb.9-10:
Menge
Artikelnummer
Qty.
Item no.
1
0302024187
0460025
03034340216
03034255T1
03020333164
030342501F4
030342501F5
030342501F6
030342402A0
03034250147
0460082
0302016021
0302016021
030342502S6
030342502S6.3
03034250177
03034250177
030342502YC4
Version 1.0.4 - 2022-02-15
